- Page 1 DP-5205A/DP-5203A/DP-5201A HIGH VOLTAGE DIFFERENTIAL PROBE 差 動 測 試 棒 Instruction Manual TINSE56 Ver.01...
-
Page 3: Table Of Contents
TABLE OF CONTENTS GENERAL SAFETY SUMMARY ----------------------------------------------------- 1 Safety Precautions -------------------------------------------------------------------------------------- 1 Explanation Symbols ------------------------------------------------------------------------------------2 Compliance Information-------------------------------------------------------------------------------- 2 PRODUCT INTRODUCTION --------------------------------------------------------- 3 Description of the Instrument and Accessories --------------------------------------------------- 4 Electrical Specifications -------------------------------------------------------------------------------- 5 General Specifications --------------------------------------------------------------------------------- 5 OPERATING INFORMATION ---------------------------------------------------------6 Connecting to the Instrument ------------------------------------------------------------------------- 6 Disconnecting from the Instrument ------------------------------------------------------------------ 7 Bandwidth Limit ------------------------------------------------------------------------------------------ 7... -
Page 4: General Safety Summary
Differential voltage probes GENERAL SAFETY SUMMARY Review the following safety precautions to avoid injury and prevent damage to this product or any products connected to it. To avoid potential hazards, use this product only as specified. Only qualified personnel should perform service procedures. Safety Precautions: to avoid fire or personal injury Use proper power cord. -
Page 5: Explanation Symbols
Differential voltage probes Explanation Symbols The following symbol(s) may appear on the product: Attention refers to operation Instructions. Dangerous voltage may be present at terminals. This instrument has double insulation. Compliance Information This product complies with the following safety regulations: Electrical Safety to IEC 61010-1: ... -
Page 6: Product Introduction
Differential voltage probes PRODUCT INTRODUCTION The DP-5205A series differential voltage probes provide a safety means of measuring floating potentials for all models of oscilloscopes incomplete safety. It converts the high differential voltage (≦ ±1300 DC+AC peak) into a low voltage (≦ ±2.6 V) with reference to the earth for display on the oscilloscopes. -
Page 7: Description Of The Instrument And Accessories

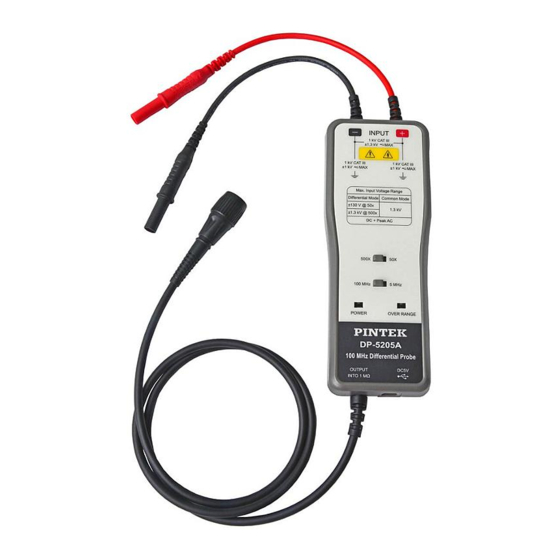

Differential voltage probes Description of the Instrument and Accessories Model: DP-5205A/ DP-5203A/ DP-5201A ○ ○ Integral Input Leads Attenuation Function Switch ○ ○ Bandwidth Function Switch Power On/Off Indication ○ ○ Overrange Indication Output Connector/ BNC Cable ○ ○ External Power Source [DC5V] USB Cable (USB-510) [L=100cm] ○... -
Page 8: Electrical Specifications
Differential voltage probes Electrical Specifications Function/ Model DP-5205A DP-5203A DP-5201A DC - to 100 MHz (X500) Bandwidth (-3dB) DC - to 70 MHz DC - to 35 MHz DC - to 90 MHz (X50) Attenuation X50 / X500 ≦ ±2% Accuracy ≦... -
Page 9: Operating Information
Differential voltage probes OPERATING INFORMATION Connecting to the Instrument 1. Connect to leads to the input and place the wire-grip on the circuit to be tested. 2. Connect the probe to the oscilloscope with the insulated BNC cable. Figure1. 3. Adjust the vertical zero adjustment of the oscilloscope if necessary. 4. -
Page 10: Disconnecting From The Instrument
Differential voltage probes NOTE. The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope. It will be doubled in the case of use of a 50 Ω load. Example: With the probe on factor X50, the oscilloscope on 0.5 V/div, the real vertical deviation is 50 x 0.5 = 25 V/div. -
Page 11: External Power Source
If the input power over 12 VDC will caused to the probe hard damage. Figure4. Derating Curve The DP-5205A derating curve of the absolute maximum input voltage in common mode is shown as below. -
Page 12: Maintenance
Differential voltage probes MAINTENANCE For maintenance, only use specified spare parts. The manufacturer can’t be held responsible for any accident arising following a repair made other than its after sales service or approved repairers. Cleaning This probe does not require any particular cleaning. If necessary, clean the case with a cloth slightly moistened with soapy water. -
Page 13: 般安全概要
差動測試棒 ⼀般安全概要 使用本產品前，請先查看以下安全預防措施，以避免受傷並防止損壞本產品或與其相連的設備。 為避免 潛在危險，請僅按規定使用本產品。 只有合格的人員才能執行維修程序。 安全注意事項：避免火災或人身傷害 使用合適的電源線。 僅使用為本產品指定並經使用國家/地區認證的電源線。 正確連接和斷開連接。 當測試棒或測試線連接到電壓源時，不要連接或斷開它們。 正確連接和斷開連接。 在將測試棒連接到被測電路之前，請先將測試棒輸出端連接到測量儀器。在連接測試 棒輸入之前，請將測試棒引線連接到被測電路。在將測試棒與測量儀器斷開連接之前，請將測試棒輸入端和 測試棒引線與被測電路斷開。 將產品接地。 本產品通過主機電源線的接地導體間接接地。為避免觸電，接地導體必須接地。 在連接產品的 輸入或輸出端子之前，請確保產品正確接地。 遵守所有端子額定值。為避免火災或電擊危險，請遵守產品上的所有額定值和標記。在連接到產品之前，請 查閱產品手冊以獲取更多額定值信息。 請勿對任何端子（包括公共端子）施加超過該端子最大額定值的電位。 遵守最大輸入電壓： 1. 最大差動電壓：±1300 V（DC + AC 峰值）或 1838 VRMS。 2. 輸入端與接地端之間的最大差動電壓：919 VRMS。 斷開電源。不要阻塞或遮蓋電源線，電源線必須隨時能斷開產品與電源的連接。 不要在沒有蓋子的情況下操作。 請勿在移除蓋板或面板的情況下操作本產品。 不要在疑似故障的情況下進行操作。 如果您懷疑本產品有損壞，請讓合格的維修人員對其進行檢查。... -
Page 14: 安規說明
差動測試棒 安規說明 本產品符合以下安全規定： 符合 IEC 61010-1 的電氣安全: 雙重絕緣 安裝類目 III 污染等級 2（注：額定僅適用於室內使用) 。 額定電壓或最大接地電壓：: 919 VRMS CE 標誌：符合 EN 50081-1 和 50082-1 標準... -
Page 15: 產品介紹
差動測試棒 產品介紹 DP-5205A 系列差動測試棒提供一個安全的絕緣儀器給所有的示波器使用，它可以轉換由高輸入的差動電壓 (≦ ±1300 DC+AC peak) 進入一個低電壓(≦ ±2.6 V) 並且顯示波形在示波器上，使用頻率高達 100 MHz (DP- 5205A) ，非常適合大電力測試、研發使用。 差動測試棒輸出標示是設計在操作示波器 1 MΩ 的輸入阻抗的相對衰減量，當使用 50Ω 匹配器時衰減量剛好 為 2 倍量。 DP-5205A 系列為一高靈敏度設計，衰減器 X50，X500 皆為 50 進位以方便使用者計算，且不容易出錯，其 最高電壓達到 2.6KVp-p，為一高電壓設計的機種。 產品型號 頻寬 衰減 示波器連接界面 DP-5205A 100 MHz... -
Page 16: 儀器及附件說明
差動測試棒 儀器及附件說明 適用型號: DP-5205A/ DP-5203A/ DP-5201A ○ ⼀體式輸入引線 ○ 衰減量選擇開關 頻寬選擇開關 電源開/關指示燈 ○ ○ ○ 過載警示燈 ○ 輸出連接器/ BNC 電纜 ○ 外部電源輸入端 [DC5V] ○ USB 傳輸線 (USB-510) [L=100cm] ○ 延⻑線 (ETL-2100)[L=100cm] ○ 鉤夾(BP-256A) ○ 測試棒 (BP-286N) ○ 鱷魚夾 (BP-276N) ○... -
Page 17: 電氣規格
差動測試棒 電氣規格 功能/ 型號 DP-5205A DP-5203A DP-5201A DC - to 100 MHz (X500) 頻寬(-3dB) DC - to 70 MHz DC - to 35 MHz DC - to 90 MHz (X50) 衰減 X50 / X500 精確度 ≦ ±2% ≦ ±130 V (DC + AC peak) X50 檔, (約 183 VRMS) 輸入電壓範圍... -
Page 18: 操作說明
差動測試棒 操作說明 連接到儀器 1. 將鉤夾 BP-256A (或鱷魚夾 BP-276N) 插入差動測試棒的輸入端引線，並將鉤夾 BP-256A (或鱷魚夾 BP- 276N)與測量電路接觸。 2. 將差動測試棒的輸出端接上 BNC 電纜後連結到示波器。 圖 1. 3. 如有需要先調整示波器上的垂直開關。 4. 將示波器上的衰減率及垂直開關調整到⼀致的位置，如表格 1. 所示。 5. 注意! 電源必須打開。 表格 1. 垂直偏差換算表 衰減 X500 最大輸入電壓(DC+AC Peak) ± 1300 V ± 130 V DC 最大輸入值... -
Page 19: 斷開與儀器連接
差動測試棒 注意! 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向，如果另外使用 50 負載 Ω 端子時，實際電壓值剛好是 2 倍量。 例如 X50, 0.5 V/div, 測試棒是 示波器的垂直偏向在 50 x 0.5 = 25 V/div 其實際的垂直偏向為 50 Ω， 50 V/div 示波器輸入的負載是 偏向就為 斷開與儀器連接 警告! 為避免電擊，在將測試棒與儀器斷開連接之前，請先將測試棒與電路斷開。 1. 逆時針轉動 BNC 接頭。 2. 直接拉出 BNC 接頭。. 圖 2. 頻寬限制... -
Page 20: 外部電源
差動測試棒 外部電源 測試棒的功耗約為 500 mA，因此不適合使用電池， 請僅使用附件轉換器(適配器)連接電源。 (圖 4.) 如果電源轉換器(適配器)有任何損壞，請與我們聯 繫並僅使用我們提供的轉換器(適配器)。 注意! 如果輸入電源超過 12 VDC 會導致測試棒造 成硬損壞。 圖 4. 降額曲線 DP-5205A 高頻耐壓曲線是以最大共模輸入電壓為例:... -
Page 21: 產品維護
差動測試棒 產品維護 保養此產品時請使用原廠指定的工具，原廠將不負任何責任由其他不被認可的維修人員所做的維修。 清潔 此產品不需要任何特定的清潔，如有需要，請用輕軟乾淨的棉布沾上微量的清潔液輕輕的在產品外觀擦拭。 保固 除了人為的特意損壞，本產品受保固並可以回原廠維修，但並不包含在安全規範的責任。 保固是以不超出發票上的金額，零件的更換及運送的費用。 保固是僅在正常操作下所造成的損壞，並不包含任何刻意的損壞、操作上的錯誤、機械上的操作不當、保養 不當、 負載或過壓等問題。 原廠的保固僅包含有限的單純更換損壞的零件，使用者將不可歸據直接或間接的責任在原廠。 原廠的保固是售出後的 12 個月內，如有任意的非原廠的維修或更換零件，原廠保固將自然取消。 維修 有任何的維修，保養或更換零件是在保固以外，請將產品退回原廠維修。... -
Page 22: Attached ( Standard Accessories )
差動測試棒 ATTACHED/ 附圖 Standard Accessories/ 標準附件示意圖 PS. Refer to P.4 attachment description. / 請參照 P.13 附件說明。... - Page 24 DP-5205A/DP-5203A/DP-5201A TINSE56 Ver.01...
