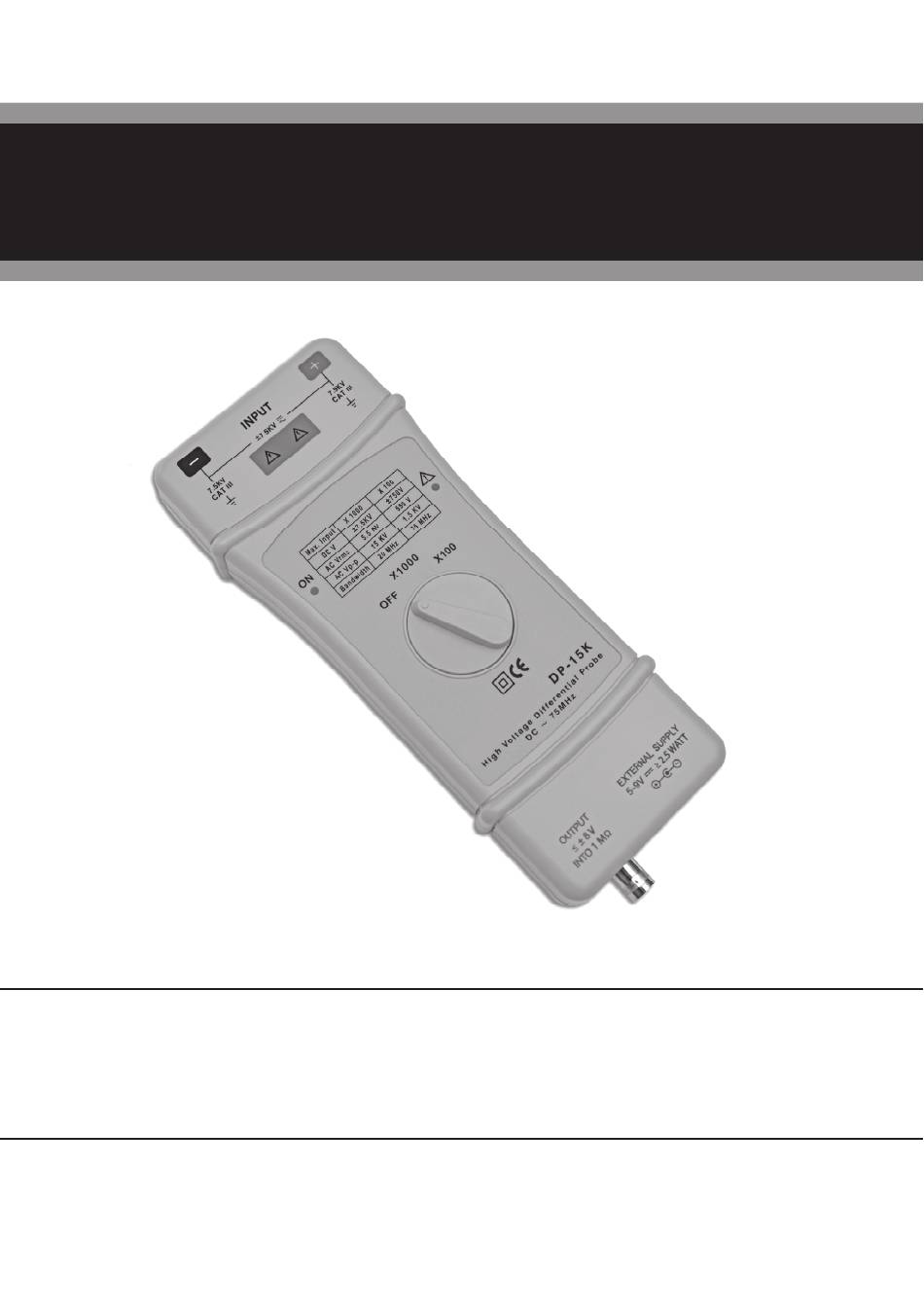

- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差 動 測 試 棒 DP-15K 15KVp-p / 75MHz INSTRUCTION MANUAL 使 用 說 明 書...
-
Page 3: Table Of Contents
TABLE OF CONTENTS FEATURES--------------------------------------------------------------- 5 SPECIFICATIONS-------------------------------------------------------- 5 PANEL DESCRIPTION------------------------------------------------------6 OPERATING ENVIRONMENTAL CONDITIONS----------------7 OPERATING PROCEDURE------------------------------------------7 EXT. POWER SOURMAINTENANCE-----------------------------------9 CLEANING------------------------------------------------------------------------9 WARRANTY--------------------------------------------------------------------9 REPAIR-------------------------------------------------------------------------9 DERATING CURVE-----------------------------------------------------10 目 次 簡述 -----------------------------------------------------------------14 規格 --------------------------------------------------------------14 測試棒面板說明 -------------------------------------------------------15 操作環境及狀況 -------------------------------------------------------------16 操作程序 ----------------------------------------------------------------------16 外接電源 ------------------------------------------------------------------------18 清潔 ----------------------------------------------------------------------------18 保固 -------------------------------------------------------------------------------18 維修... - Page 5 DP-15K HIGH VOLTAGE DIFFERENTIAL PROBE...
- Page 6 Differential Voltage Probe, Read the instructions before using the instrument: 1.Must acquire a differential voltage probe & get the best service from instrument. 2.Read carefully the USER MANUAL. 3.Respect the safety precautions. SAFETY PRECAUTIONS Warning, Risk of Electric Shock, Respect the max input voltages. 1.Max differential voltage: 15KV (DC + AC peak) or 5.5KV RMS 2.Max voltage between each input terminal and ground:7.5KV RMS Do not use the probe in damp environment or where there is...
-
Page 7: Features
1 MΩ. It is 2 times of the 50 Ω. DP-15K is able to connect to DMM to observe directly. It is able to get more accurate testing real value. (Oscilloscope accuracy is 3%, DMM is about 10 times accuracy). -

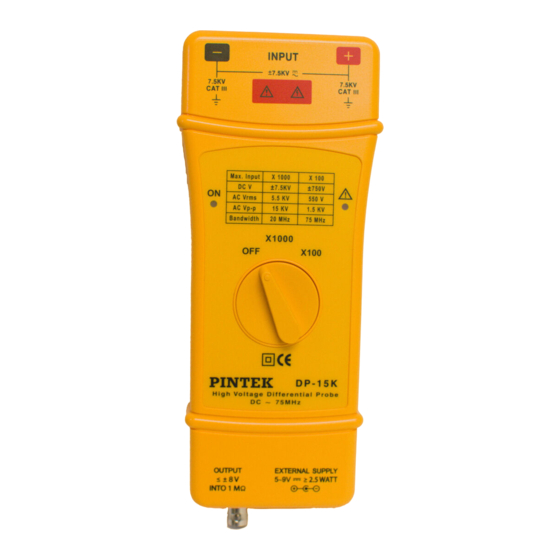

Page 8: Panel Description
(6) Input Impedance: Differential: 54.4 MΩ // 1.5 pF Between terminals and ground: 27.2 MΩ // 3 pF (7) Output: ≦ ± 8.0 V (8) Output Impedance: 50 Ω (9) Rise Time: 4.7 ns for x 100; 17.5 ns for x 1000 (10) Rejection Rate on Common Mode: 60 Hz: ＞80 dB ;... -
Page 9: Operating Environmental Conditions
OPERATING ENVIRONMENTAL CONDITIONS: Reference Storage Temperature +20°C …+30°C 0°C …+50°C -30°C …+70°C Relative ≦70 % RH 10 % … 85 % RH 10 % …90 % RH Humidity (1) Dimensions and Weight: 220 x 85 x 30 mm; 350 g (2) Electrical Safety to IEC 1010-1: ... - Page 10 Vertical Deviation Real Deviation In V/div on the Oscilloscope x 1000 Range x 100 Range in V/div 1000 50 m 20 m 10 m [NOTE] The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope.
-
Page 11: Cleaning
EXT. POWER SOURCE: Power consumption of the probe is about 200mA, thus it not suit for battery, please use the accessory adapter only. If there are any damage on the adaptor, please contact us and use the adaptor supply by us only. If the input power over 12V DC will caused to the probe hard damage. -
Page 12: Derating Curve
DERATING CURVE: The derating curve of the absolute maximum input voltage in common mode is show as follows: 100 KHz /15 KVp-p, 500 KHz / 10 KVp-p, 1 MHz / 5 KVp-p, 3 MHz / 3 KVp-p, 20 MHz /1 KVp-p, 75 MHz / 500 Vp-p ※... - Page 13 DP-15K 差 動 測 試 棒...
- Page 14 使用前請詳細閱讀使用說明： 1. 請先獲得一支差動測試棒 2. 從使用說明取得最佳維修及服務 3. 請詳讀使用者操作手冊 4. 請注意安全注意事項 安全注意事項: 請小心注意觸電! 請注意最高輸入電壓! 最高差動電壓: 15 KV (DC + AC peak) 或 5.5 KV RMS 輸入端及接地端間的最大差動電壓: 7.5 KV RMS 請勿使用此產品在潮濕的環境下或有易爆的風險下操作! 請勿使用此產品當此產品的盒蓋被打開! 當打開此產品的盒蓋時請將輸出及輸入端切斷! 訂購差動測試棒時內含: 雙端 BNC 接頭的測試纜線,長度 3 英呎(BP-250) ...
- Page 15 量, 當使用 50 Ω 匹配器時衰減量剛好為 2 倍量。 DP-15K 也建議直接使用數字電錶觀測, 可以獲得更準確的實測值(示波 器精確度為 3%, 數字電錶大約精準 10 倍)。 DP-15K 為一高靈敏度設計, 動態範圍之大前所未見, 衰減器 x 100, x 1000 皆為 10 進位以方便使用者計算, 不容易出錯, 最高電壓達到 15 KVp-p, 為一超高電壓設計的機種。 規格： (1) 頻寬: DC - 75 MHz (-3 dB) x 100 檔...
-
Page 16: 測試棒面板說明
(8) 輸出阻抗: 50 Ω (9) 上升時間: 4.7 ns for x 100 17.5 ns for x 1000 (10) 雜訊抑制率: 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB (11) 電源: 指定外接 5 ~ 9 V DC 電源(必須使用本公司指定品) (12) 耗電: 最大耗電量約... -
Page 17: 操作環境及狀況
安裝類目 III 污染程度 2 相關電壓或最大接地: 7.5 KV RMS CE: EN50081-1 及 50082-1 操作環境及狀況： 將附件 BP-366A 與 BP-266N (或 BP-276N) 接起來後插入 DP-15K 的 輸入端, 並將 BP-266N (或 BP-276N) 與測量物接觸。 將 BP-250 與 DP-15K 的輸出端連接, 並與示波器連結。 如有需要先調整示波器上的垂直開關。... - Page 18 換算實際偏向(V/DIV) 示波器上的 垂直偏向(V/DIV) x 1000 檔 x 100 檔 1000 50 m 20 m 10 m [注意] 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向. 如果另外 使用 50Ω負載端子時,實際電壓值剛好是 2 倍量。 例如: 測試棒是 x 100, 示波器的垂直偏向在 0.5, 其實際的垂直偏向為: 100 x 0.5 = 50 V/div 示波器輸入的負載是 50 Ω, 偏向就為 100 V/div...
-
Page 19: 外接電源
外接電源： 本產品因耗電量高達 200 mA, 因此指定使用本公司提供的電轉接器。 請勿使用非本公司指定品, 若因此造成任何損毀, 本公司概不負責。 維護： 保養此產品時請使用原廠指定的工具, 原廠將不負任何責任由其他不被認可 的維修人員所做的維修。 清潔： 此產品不需要任何特定的清潔, 如有需要, 請用輕軟乾淨的布沾上微量的清 潔液輕輕的在產品外觀擦拭。 保固： 除了在人為上的特意損壞, 本產品是受保固並可以維修的, 並不包含在安全 規範的責任。 保固是以不超出發票上的金額, 零件的更換及運送的費用。 保固是僅在正常操作下而造成的損壞, 並不包含任何刻意的損壞, 操作上的 錯誤, 機械上的操作不當, 保養不當, 負載或過壓。 原廠的保固僅包含有限的單純更換損壞的零件, 使用者將不可歸據直接或間 接的責任在原廠。 原廠的保固是賣出後的 12 個月內, 如有任意的非原廠的維修或更換零件, 原 廠保固將自然取消。... -
Page 20: 高頻耐電壓曲線參考圖
高頻耐電壓曲線參考圖： (在共同模式下最大輸出電壓與頻率的相對應曲線參考圖) 100 KHz /15 KVp-p, 500 KHz / 10 KVp-p, 1 MHz / 5 KVp-p, 3 MHz / 3 KVp-p, 20 MHz /1 KVp-p, 75 MHz / 500 Vp-p [註] 本公司保留變更規格的權利, 若有規格版別之更動將直接更新網 站資料; 歡迎上網下載說明書!(隨機 Ver.02 版) - Page 21 Accessories / 附件：...
- Page 22 Memo:...
- Page 24 TINSE0087S4 Ver.03 Made In Taiwan...
