Summary of Contents for Pintek DP-65 pro

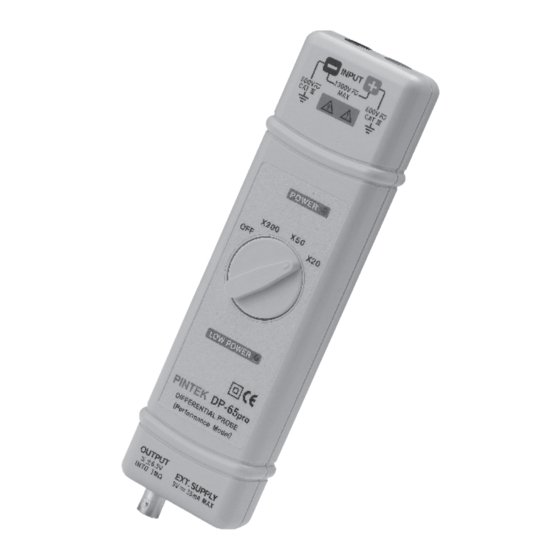

- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差動測試棒 DP-65 65MHz/1300Vp-p INSTRUCTION MANUAL 使用說明書...
-
Page 3: Table Of Contents
目次 TABLE OF CONTENTS / 1. FEATURES 2. SPECIFICATIONS 3. PANEL DESCRIPTION 4. OPERATING ENVIRONMENTAL CONDITIONS 5. OPERATING PROCEDURE 6. EXT. POWER SOURCE 7. MAINTENANCE 8. CLEANING 9. WARRANTY 10. REPAIR 1. 簡述 2. 規格 測試棒面板說明 操作環境及狀況 5. 操作程序 6. 外接電源 7. - Page 4 Differential Voltage Probe, Read the instructions before using the instrument: 1.Must acquire a differential voltage probe & get the best service from instrument. 2.Read carefully the USER MANUAL. 3.Respect the safety precautions. SAFETY PRECAUTIONS Warning, Risk of Electric Shock, Respect the max input voltages 1.Max differential voltage: 1300V (DC + AC peak) or 450 V RMS 2.Max voltage between each input terminal and ground:600 V RMS Do not use the probe in damp environment or where there is...
-
Page 5: Features
1 M . It is 2 times of the 50 Recommend to use PINTEK PL-10 with DP-65, and expand the measuring ranges. From DMM can observe more exact measured testing voltage. (Oscilloscope accuracy is 3%, and DMM is 10 times). -
Page 6: Panel Description
DP-65 Instruction Manual (6) Input Impedance: Ω Differential: 4 M // 1.2 pF Ω Between terminals and ground: 2 M // 2.3 pF ≦ (7) Output: +/- 7.0 V Ω (8) Output Impedance: 50 (9) Rise Time: 5.4 ns for x 50, and x 200; 14 ns for x 20 (10) Rejection Rate on Common Mode: ＞... -
Page 7: Operating Environmental Conditions
DP-65 Instruction Manual 4. OPERATING ENVIRONMENTAL CONDITIONS Reference Storage Temperature +20° C … +30 C ° 0° C … +50° -30° C … +70° ≦70 % RH Relative Humidity 10 % … 85 % RH 10 % … 90 % RH (1) Dimensions and Weight: 195 x 55 x 30 mm;... -
Page 8: Ext. Power Source
DP-65 Instruction Manual Real Deviation In V/div Vertical Deviation on the Oscilloscope in V/div X200 Range X50 Range X20 Range 50 m 20 m 10 m 0.25 40 m [N.B] The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope. -
Page 9: Maintenance
DP-65 Instruction Manual 7. MAINTENANCE For maintenance, only use specified spare parts. The manufacturer can not be held responsible for any accident arising following a repair made other than its after sales service or approved repairers. 8. CLEANING This probe does not require any particular cleaning. If necessary, clean the case with a cloth slightly moistened with soapy water. - Page 10 差 動測試 棒, 使用前 請 詳細 閱讀使 用說 明 1. 請先獲得一支差動測試棒 2. 從使用說明取得最佳維修及服務 3. 請詳讀使用者操作手冊 4. 請注意安全注意事項 安全注 意 事項: 請 小心 注意 觸電! 請 注 意 最高 輸入 電壓! 最 高 差動 電壓: 1300 V (DC + AC peak) 或450 V RMS 輸...
- Page 11 差動測試棒 DP-65 簡述 差 動 測 試 棒 提 供 一 個 安 全 的 絕 緣 儀 器 給 所 有 的 示 波 器 使 DP-65 用, 它 可 以 轉 換 由 高 輸 入 的 差 動 電 壓 ≦...
-
Page 12: 測試棒面板說明
DP-65 中文說明書 輸出阻抗 Ω : 50 上升時間 及 5.4 ns for x 50 x 200 14 ns for x 20 雜訊抑制率 (10) 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB 電源 (11) 指定外接... -
Page 13: 操作環境及狀況
DP-65 中文說明書 操作環境及狀況 一般 狀態 使 用 操 作 中 儲存 溫 度 +20° C … +30 C ° 0° C … +50° -30° C … +70° 溼 度 ≦70 % RH 10 % … 85 % RH 10 % … 90 % RH (1) 尺寸及重量: 195 x 55 x 30 mm;... -
Page 14: 外接電源
DP-65 中文說明書 換 算實 際 偏 向(V/DIV) 示波 器上 的 垂 直偏 向(V/DIV) X200檔 X50檔 X20檔 50 m 20 m 10 m 0.25 40 m [注 意] 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向. 如果另 外使用50Ω負載端子時,實際電壓值剛好是2倍量。 例如: 測試 棒是 x 200, 示波 器的 垂直 偏向 在 0.5, 其 實 際 的 垂 直 偏 向 為: 200 x 0.5 = 100 V/div 示... - Page 15 DP-65 中文說明書 維護: 保養 此產 品時 請使 用原 廠指 定的 工具. 原 廠將 不 負 任 何 責任 由 其 他 不被 認 可 的 維 修人 員所 做的 維修 。 清潔: 此 產 品 不需 要任 何特 定的 清潔. 如有 需要, 請 用 輕 軟 乾淨 的 布 沾 上 微 量...
- Page 16 附件圖: Accessories BP-250 BP-256N BP-276 BP-356 (Adapter) 115V: SP-115 230V: SP-230...
- Page 20 TINSE0061S4 Ver.01...
