Bender SB473-3491 Quick Start Manual

SB473-3491
Fehlerspannungs-
überwachungsgerät
Bestimmungsgemäße Verwendung
Das Fehlerspannungs-Überwachungsgerät SB473-3491 dient zur
Erfassung von Fehlerspannungen.
Sicherheitshinweise allgemein
Montage, Anschluss und Inbetriebnahme nur durch Elektrofach-
kraft!
Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften und
●
das beiliegende Blatt „Wichtige sicherheitstechnische Hin-
●
weise für BENDER-Produkte".
Funktionsbeschreibung
Das Fehlerspannungs-Überwachungsgerät SB473-3491 hat drei
Eingänge, an die jeweils der Leiter der zu überwachenden Span-
nung angeschlossen wird. Gemessen wird zwischen diesem Lei-
ter und dem gemeinsamen PE.
Der Anschluss der zwei PE-Leitungen muss an getrennten Punk-
ten erfolgen. Bei Auftreten einer Fehlerspannung leuchtet die
entsprechende ALARM-LED und die beiden Alarmrelais schalten.
Nach Beseitigung der Fehlerspannung kann das Gerät durch Be-
tätigen der Taste „RESET" zurückgesetzt werden.
Bedienelemente

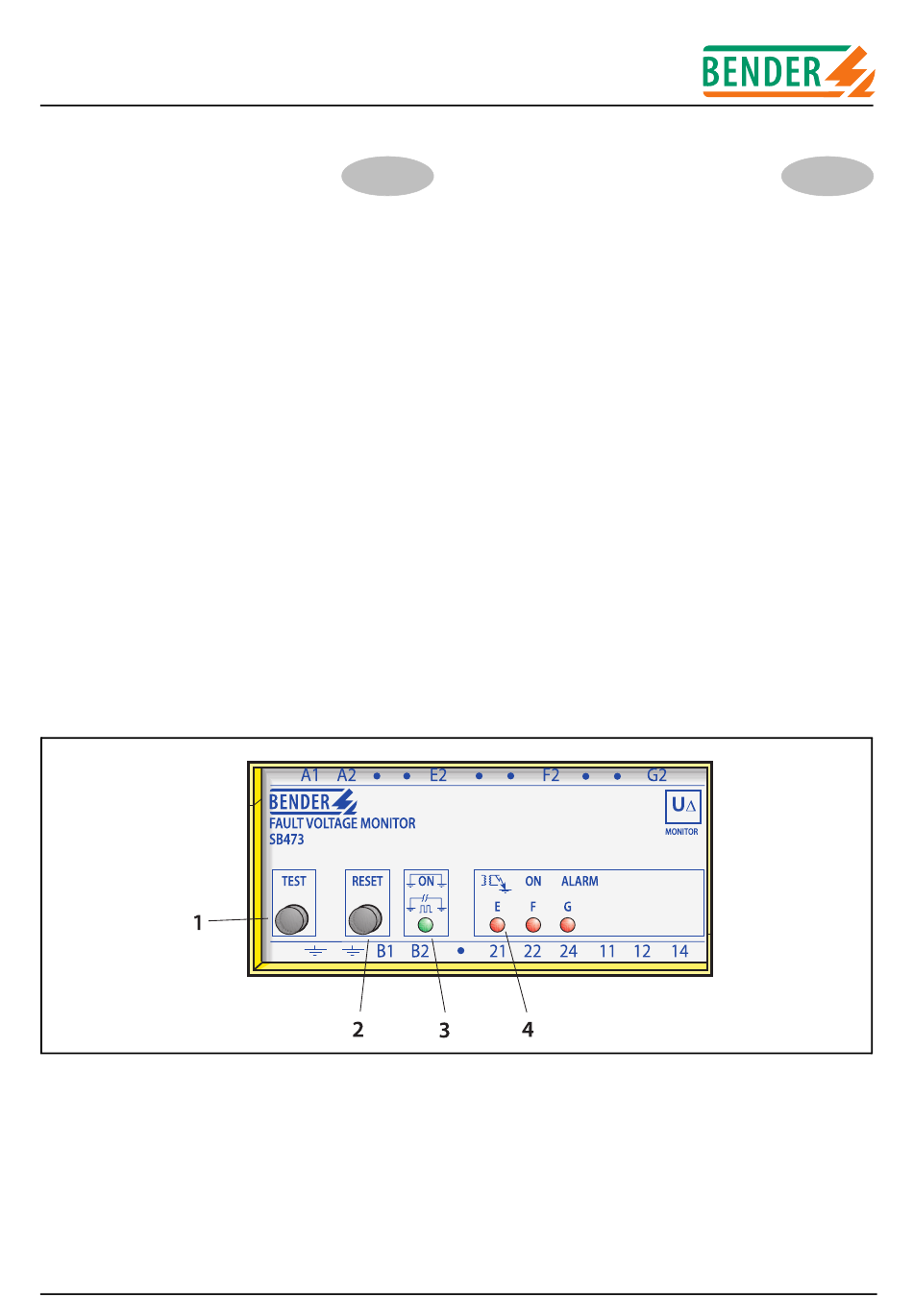

Abb. 1: Bedienelemente SB473-3491
Legende der Bedienelemente
1 Taste „TEST"
2 Taste „RESET"
3 ON-LED (grün)
- leuchtet, wenn Gerät im Betrieb ist,
- blinkt bei Anschlussunterbrechung der beiden PE-
Leitungen.
4 Jeweils eine Alarm-LED für jeden Messkreis.
308009 / 01.2005
Fault voltage monitor
Deutsch
Intended use
The intended use of the fault voltage monitor SB473-3491 is to
detect fault voltages.
General safety information
Installation, connection and commissioning of electrical equip-
ment shall only be carried out by qualified electricians!
Particular attention shall be paid to:
the current safety regulations and
●
the enclosed sheet "Important safety instructions for
●
BENDER products".
Function
The fault voltage monitor SB473-3491 provides three inputs. The
respective conductor of the voltage to be monitored is connect-
ed to these inputs. The voltage is measured between each con-
ductor and the collective PE.
The two PE conductors are to be connected separately to differ-
ent points of the PE. If a fault voltage occurs, the respective alarm
LED lights up and both alarm relays switch. After clearing the
fault, the device can be reset by pressing the "RESET" button.
Operating elements
Legend to operating elements
1
2
3
4
Figure 1: Operating elements of SB473-3491
"TEST" button
"RESET" button
ON LED (green)
- lights up indicating that the device is in operation
- flashes in case of interruption of both connecting PE
leads.
One ALARM LED for each measuring circuit.
English
