HRS MT50B-1822SCA Instruction Manual

ATAD-P0432-00 第2版/Second edition
取扱説明書 / INSTRUCTION MANUAL
手動圧着工具名/Manual crimping tool name
製品コード/Product code

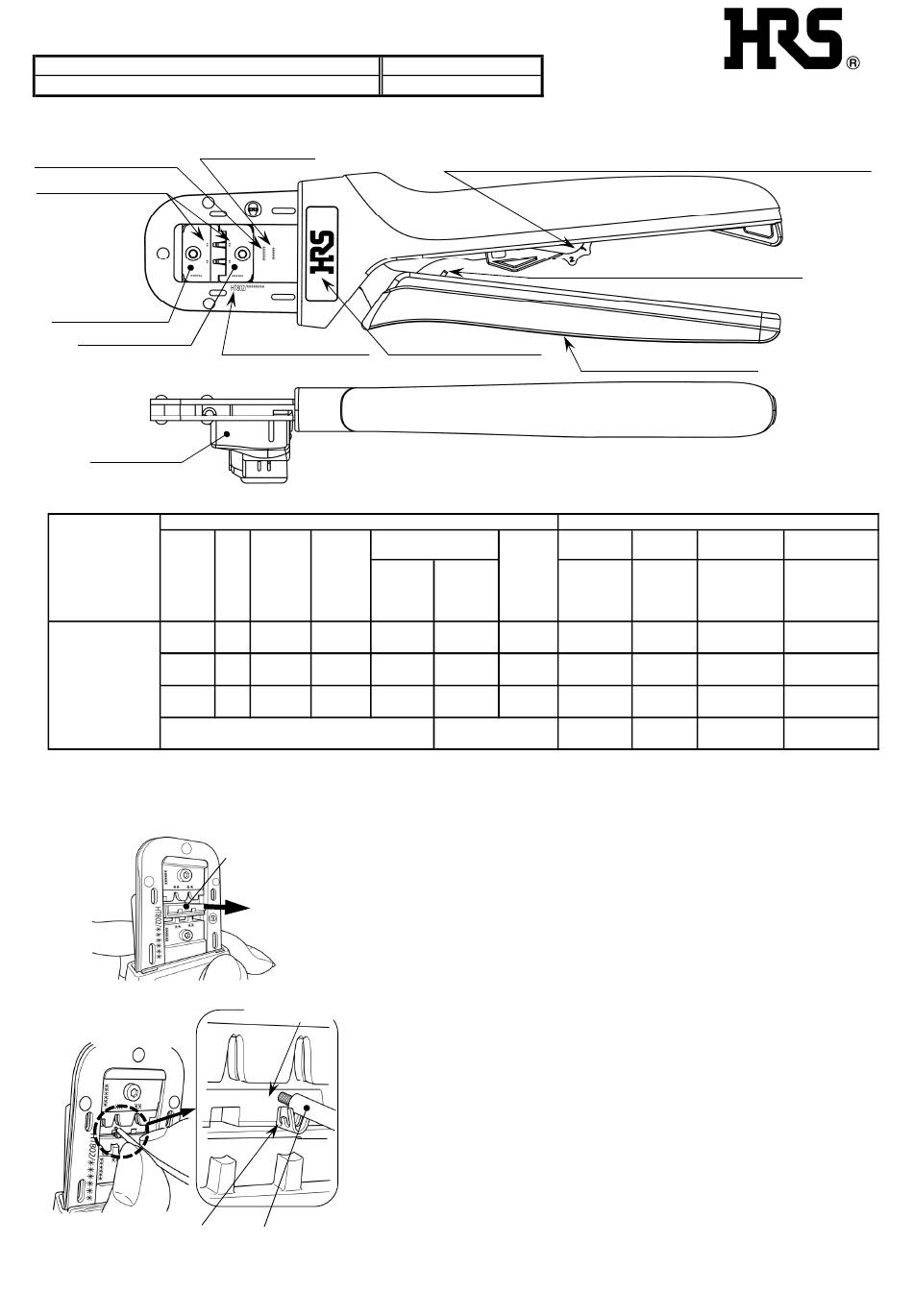

1. 工具の外観および各部の名称 / Configuration of the tool
製造年月日表示/
Date of manufacture
ロットNo.表示/Lot number
番線表示/AWG number
クリンパ/Crimper
アンビル/Anvil
端子ホルダー/
Contact holder
2. 圧着条件および圧着品質基準表 / Table of crimping conditions and crimping quality standard
STYLE
適合端子 No.
Applicable
contact No.
UL3266
UL3266
MT50B-1822SCA
電線ｽﾄﾘｯﾌﾟ寸法 / Stripping dimension of wire
※ 圧着品質基準の詳細は、弊社の「圧着品質基準書ATAI-E3144-00」をご参照ください。
* For further details of crimping quality standard, refer to 'Crimping quality standard manual ATAI-E3144-00' of our company.
3. 作業手順 / Operating procedures
端子/Contact
6) Make sure that it is properly crimped. (Refer to "Crimping conditions table and Crimping quality standard manual".)
[Caution] When inserting the contact into the tool or taking it out from the tool be careful that the contact is not caught with the crimper,
anvil, etc., and is not deformed.
HT802/MT50B-1822S
製品名表示/Tool number
標準適合電線/Standard applicable wire
AWG 芯線構成 被覆外径
No. Structure Outside
of the diameter
conductor of the Conductor
outer
insulation
18 41/φ0.16 φ2.0 1.10～1.20
22 17/φ0.16 φ1.6 0.9～0.98
1)
2)
端子ホルダー/
Contact holder
3)
4)
5)
6)
突き当て/
【注意】
To be in contact
1)
2)
3)
4)
5)
ケーブル/Cable
CL250-2027-0
このダイヤルは工具組立時に調整するものでお客様のご使用時には使いません。/
This dial is not intended to be used by the customer during use, but to be adjusted at
the time of assembling the tool.
ラチェット解除レバー/Rachet cancel lever
HRSマーク表示/HRS logo
クリンプハイト 引張強度
Crimp height (N)以上
芯線 被覆 Pull force
Outer (N) or
more
insulation
2.5～2.6 90
2.3～2.4 40
ベントダウン
2.2～2.8
ハンドルを最後まで握りラチェットを解除させ、ハンドルを最大に開いてください。
端子ホルダーを正面（矢印方向）に突き出し、端子ホルダーのストッパーに突き当たる
位置まで圧着バラ端子を挿入してください。
端子ホルダーを戻し、所定の長さにストリップしたケーブル先端を、芯線がほつれない
ように端子ホルダーに突き当ててください。
ハンドツールの機種によっては、ケーブル先端を端子ホルダーに突き当てせず、目視
にて端子とケーブルの先端位置を合わせていただく場合があります。
ハンドルをラチェットが解除するまで握って、ハンドルを開いてください。
圧着された端子を電線を持って引き出してください。
正規に圧着されているか確認してください。（「圧着条件表および圧着品質基準書」をご
参照ください。）
端子を工具に挿入したり取り出す際、クリンパやアンビルに引っ掛ける等で、端子を
変形させないように注意してください。
Compress the handle until the moving handle releases and is fully open.
Protrude the contact holder to front side (in the direction of arrow). Insert the
crimping contact until the position where the tip of crimping contact comes in
contact with the stopper of contact holder.
Return the contact holder. Cut the wire and strip the outer insulation exposing the
conductors. Place the exposed conductor so that the end of the exposed conductor
comes in contact with the contact holder. Exercise caution as not to deform the
conductor or allow protrusion of the strands.
For certain cases and for certain types of hand tools the tip of the terminal and the
cable will have to be matched by eyesight, and the tip of the wire will not touch the
contact holder.
Compress the handle until the rachet releases and is open.
Withdraw the terminated wire from the tool, holding it by the wire. Exercise caution
not to catch the contact in any part of the tool while doing it.
可動ハンドル/Moving handle
圧着品質基準 / Crimping quality standard
項目 寸法 項目
Item Dimension Item
被覆位置 芯線先端位置
Outer Protrusion of
0.1～0.7
insulation the conductor
position
ベルマウス ローリング
0.15～0.5
Bell mouth Rolling
ベントアップ トランジション
3°MAX
Bent UP Transition
バリ高さ
3°MAX
Bent DOWN Burr hight
ツイスト ギャップ寸法
±2°MAX
Twist Gap dimension
寸法
Dimension
0.1～0.5
±5°MAX
0.1MIN
0.1MIN
0.4MAX
