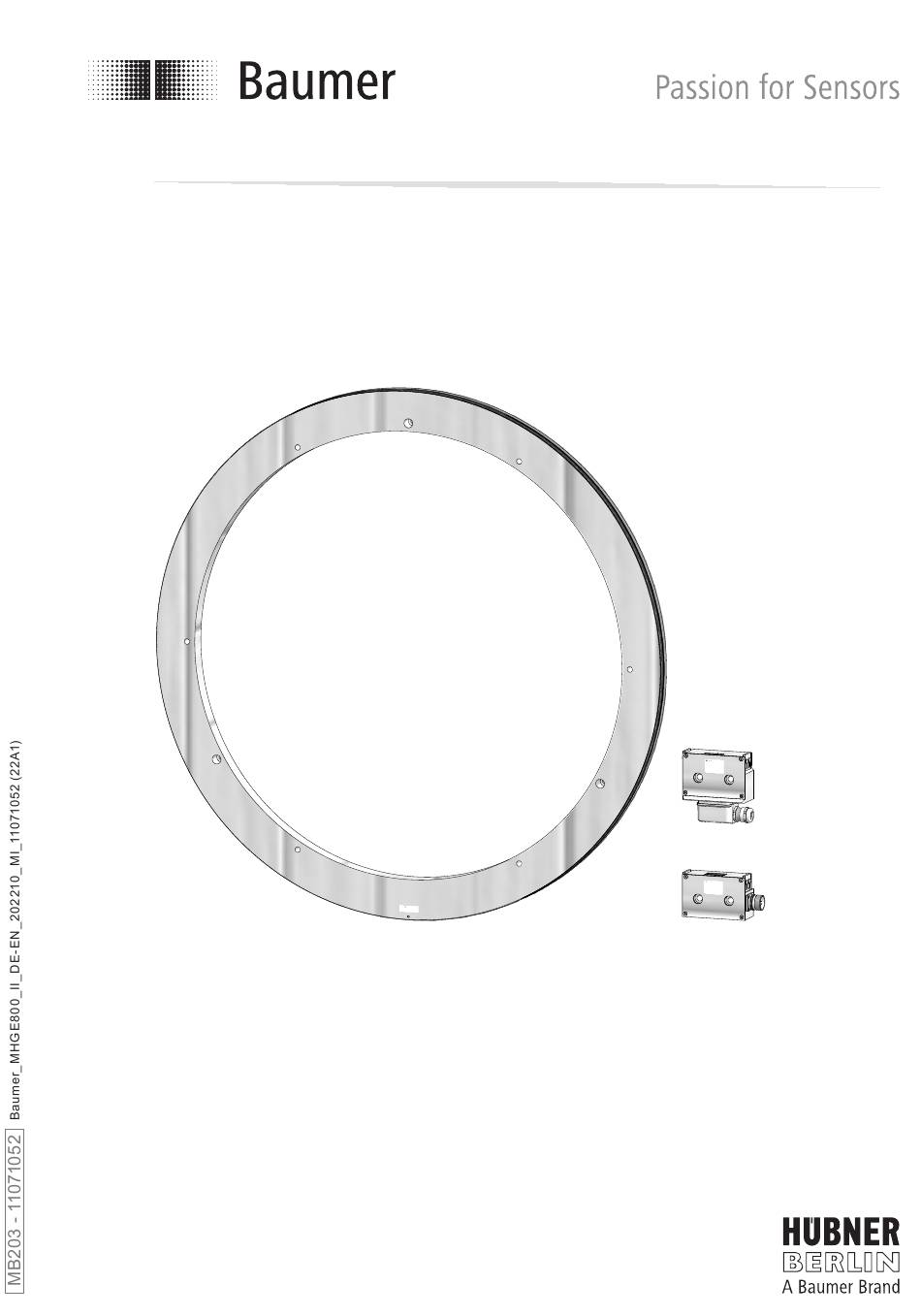

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions MHGE 800 - HDmag Lagerloser Drehgeber - inkremental Magnetische Abtastung Encoder without bearings - incremental Magnetic sensing...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Sicherheitshinweise ..............................Vorbereitung .................................. Lieferumfang ..............................3.1.1 Geberrad ................................. 3.1.2 Abtastkopf ............................... Zur Montage erforderlich (nicht im Lieferumfang enthalten) ........... Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ..........Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ........... Montage ..................................... - Page 3 Table of contents Table of contents General notes ................................Security indications ..............................Preparation ..................................Scope of delivery ............................3.1.1 Encoder wheel .............................. 3.1.2 Sensor head ..............................Required for mounting (not included in scope of delivery) ............Required for dismounting (not included in scope of delivery) ..........
-
Page 4: Allgemeine Hinweise
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. MB203 - 11071052... -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung • Gerät nie senkrecht - das heißt auf das Magnetband - stellen. •... -
Page 7: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to mechanical overload • Never set the device into a vertical position on the magnetic tape. •... -
Page 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery 3.1.1 Geberrad 3.1.1 Encoder wheel Geberrad für Schraubmontage Encoder wheel for screw mounting (MHGE 800 B5 G) (MHGE 800 B5 G) Inkrementalspur Incremental track Nullimpulsspur Zero pulse track Nullimpulsmarkierung Zero pulse marker 6x Befestigungsbohrung ø8,5 mm 6x fixing bore ø8.5 mm 3x Abdrückgewinde M8... -
Page 9: Abtastkopf
Vorbereitung / Preparation Lieferumfang Scope of delivery 3.1.2 Abtastkopf 3.1.2 Sensor head Abtastkopf mit Standard-Signalverarbei- Sensor head with standard signal process- tung Zyl. Senkung für M8, ISO 4762 Cyl. counterbore for M8, ISO 4762 Flanschdose M23, 12-polig, Stiftkontakte, Flange connector M23, 12-pin, male, CCW, linksdrehend, siehe Abschnitt 6.3.3. -
Page 10: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Abdrückschraube ISO 4762, M8x20 mm bei Jack screw ISO 4762, M8x20 mm Geberrad für Schraubmontage, for encoder wheel for screw mounting, see siehe 1 in Abschnitt 3.1.1. -
Page 11: Montage
Montage / Mounting Montage Mounting Montage des Geberrades Mounting the encoder wheel 4.1.1 Schraubmontage 4.1.1 Screw mounting (MHGE 800 B5 G) (MHGE 800 B5 G) 6 mm Zul. Anzugsmoment: Max. tightening torque: = 8...10 Nm øA , øC = 650...740 * Siehe Seite 5 oder 6 See page 5 or 6 Antriebswelle einfetten. -
Page 12: Montage Des Abtastkopfes
Montage / Mounting Montage des Abtastkopfes Mounting the sensor head Geberrad Encoder wheel Befestigungsmöglichkeit für den Abtastkopf (Beispiel). Fixing element for the sensor head (example). Typenschild Type label 6 mm Zul. Anzugsmoment: 2.1 * Max. tightening torque: = 8...10 Nm ±3 mm Zulässiger Axialversatz zwischen Abtastkopf und Geberrad... -
Page 13: Abmessung
Abmessung / Dimension Abmessung Dimension Schraubmontage Screw mounting (MHGE 800 B5 G) (MHGE 800 B5 G) 3x Abdrückgewinde M8 3x Jack-screw thread M8 Drehrichtung positiv Positive rotating direction 6x ø8.5 Ansicht A øA = 650...740 View A øB = øA +25 Nullimpuls- markierung Zero pulse... -
Page 14: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 A+; K1 Output signal channel 1 Ausgangssignal Kanal 1 invertiert A-;... -
Page 15: Ausgangssignale
Elektrischer Anschluss / Electrical connection Ausgangssignale Output signals 6.2.1 Mit Rechtecksignalen: 6.2.1 With square-wave signals: (RN..C, TN..C, HN..C und UN..C) (RN..C, TN..C, HN..C and UN..C) Signalfolge bei positiver Drehrichtung, siehe Abschnitt 5. Sequence for positive rotating direction, see section 5. -
Page 16: Abtastkopf Mit Flanschdose
Elektrischer Anschluss / Electrical connection Abtastkopf mit Flanschdose Sensor head with flange connector 6.3.1 Kabelanschluss Rundsteckverbinder - 6.3.1 Cable connection mating connector - Schritt 1 Step 1 Kabelschirm Cable shield Ansicht X Löteinsatz, Belegung siehe ø7...12 mm Abschnitt 6.3.3. View X Insert with solder contacts, Ansicht X... -
Page 17: Kabelanschluss Rundsteckverbinder - Schritt 2
Elektrischer Anschluss / Electrical connection 6.3.2 Kabelanschluss Rundsteckverbinder - 6.3.2 Cable connection mating connector - Schritt 2 Step 2 Handfest Hand-tight Ansicht Y siehe Abschnitt 6.3.3. * Siehe Seite 6 View Y see section 6.3.3. See page 6 6.3.3 Stiftbelegung Flanschdose 6.3.3 Pin assignment flange connector Ansicht Y in Flanschdose,... -
Page 18: Abtastkopf Mit Klemmenkasten
Elektrischer Anschluss / Electrical connection Abtastkopf mit Klemmenkasten Sensor head with terminal box 6.4.1 Kabelanschluss Anschlussplatine 6.4.1 Cable connection connecting board Ansicht Z 22 mm siehe Abschnitt 6.4.2. View Z TX 20 see section 6.4.2. Kabelschirm ø5...13 mm Cable shield Zul. -
Page 19: Anschlussbelegung Anschlussplatine
. Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Page 20: Demontage
Demontage / Dismounting Demontage Dismounting Demontage des Abtastkopfes Dismounting the sensor head 6 mm 2.1 * * Siehe Seite 6 See page 6 Vor Demontage des Gerätes alle Disconnect all electric connections elektrischen Verbindungen trennen and ensure machinery is stationary und Maschinen stillsetzen. -
Page 21: Demontage Des Geberrades
Demontage / Dismounting Demontage des Geberrades Dismounting the encoder wheel 7.2.1 Schraubmontage 7.2.1 Screw mounting (MHGE 800 B5 G) (MHGE 800 B5 G) 6 mm 6 mm * Siehe Seite 5 oder 7 See page 5 or 7 MB203 - 11071052 Baumer_MHGE800_II_DE-EN_202210_MI_11071052 (22A1) -
Page 22: Technische Daten
Technische Daten Technische Daten Technische Daten - elektrisch • Störfestigkeit: EN 61000-6-2 • Störaussendung: EN 61000-6-3 • Zulassungen: Option: DNV-Zulassung Technische Daten - elektrisch (Rechteck) • Betriebsspannung (Signale): R: 4,75...30 VDC (TTL/RS422) T: 5 VDC ±5 % (TTL/RS422) H: 10...30 VDC (HTL) U: 5...30 VDC (TTL/HTL) •... -
Page 23: Technische Daten - Mechanisch
Technische Daten - mechanisch • Abtastkopf: Standard-Signalverarbeitung • Baugröße (Flansch): ø813 mm • Wellenart: ø650...740 mm (durchgehende Hohlwelle) (je nach Bestellung) • Axiale Toleranz: ±3 mm (Rad/Kopf) • Radiale Toleranz: 0,1...2,2 mm (Rad/Kopf) • Schutzart DIN EN 60529: IP67 (Kopf) IP68 (Rad) •... -
Page 24: Technical Data
Technical data Technical data Technical data - electrical ratings • Interference immunity: EN 61000-6-2 • Emitted interference: EN 61000-6-3 • Approvals: Option: DNV approval Technical data - electrical ratings (square-wave) • Voltage supply (Signals): R: 4,75...30 VDC (TTL/RS422) T: 5 VDC ±5 % (TTL/RS422) H: 10...30 VDC (HTL) U: 5...30 VDC (TTL/HTL) •... -
Page 25: Technical Data - Mechanical Design
Technical data - mechanical design • Sensor head: Standard signal processing • Size (flange): ø813 mm • Shaft type: ø650...740 mm (through hollow shaft) (as ordered) • Axial tolerance: ±3 mm (wheel/head) • Radial tolerance: 0.1...2.2 mm (wheel/head) • Protection DIN EN 60529: IP67 (head) IP68 (wheel) •... -
Page 26: Zubehör
Zubehör / Accessories Zubehör Accessories • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 • Werkzeugset: • Tool kit: Bestellnummer 11068265 Order number 11068265 • Diverse Interpolatoren/Splitter/ • Various interpolators/splitters/ Vervielfacher auf Anfrage multipliers on request * Siehe Abschnitt 3 See section 3 MB203 - 11071052... - Page 27 MB203 - 11071052 Baumer_MHGE800_II_DE-EN_202210_MI_11071052 (22A1)
- Page 28 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com MB203 - 11071052 Baumer_MHGE800_II_DE-EN_202210_MI_11071052 (22A1-19.10.2022)
