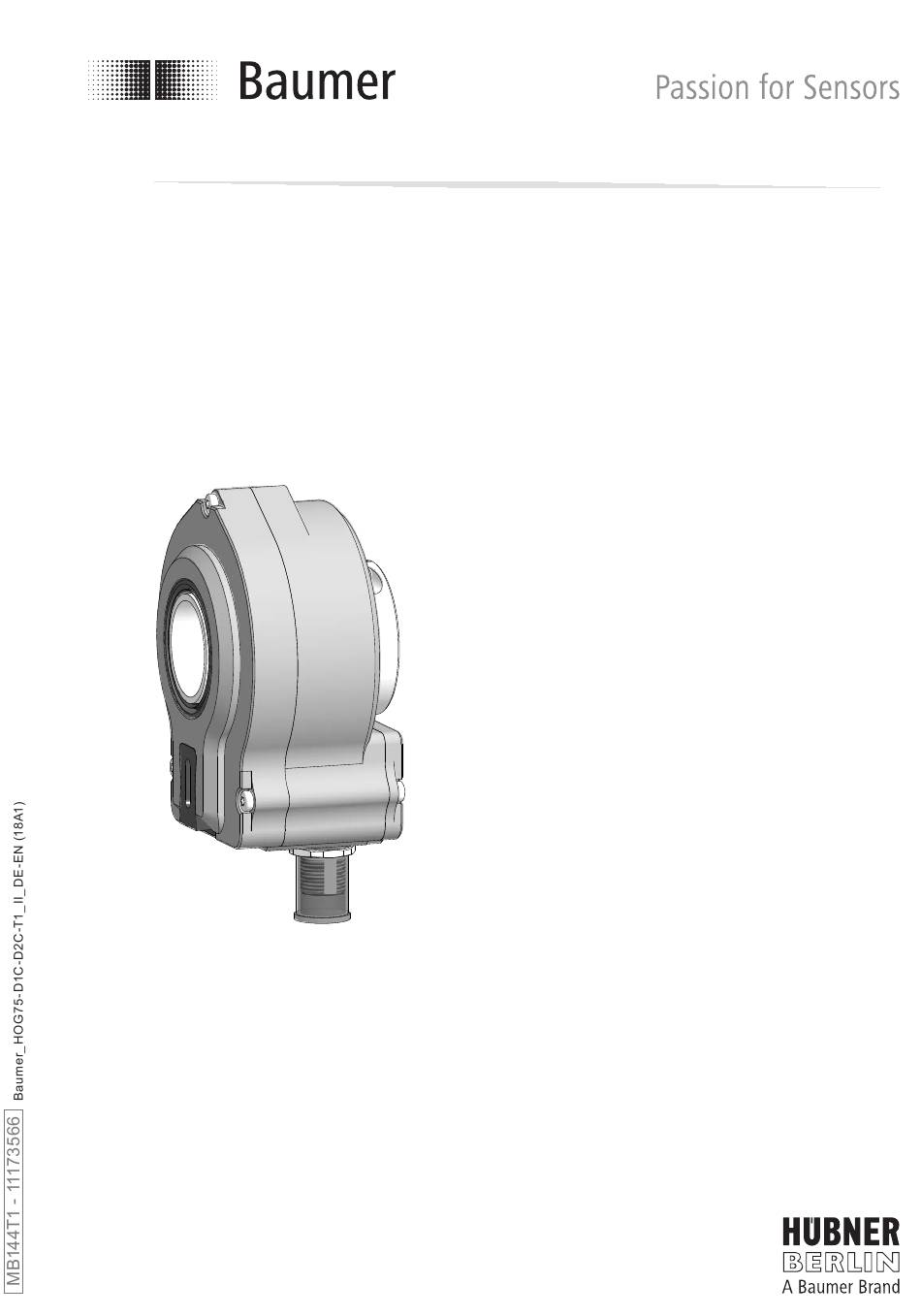

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions HOG 75 D1C / D2C Inkrementaler Drehgeber Incremental encoder...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ................................Betrieb in explosionsgefährdeten Bereichen ....................Sicherheitshinweise ................................Vorbereitung .................................... Lieferumfang ................................Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............. Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............. Montage ....................................... Schritt 1 ..................................Schritt 2 ..................................Schritt 3 .................................. - Page 3 Table of contents Table of contents General notes ..................................Operation in potentially explosive environments ................... Security indications ................................Preparation ....................................Scope of delivery ..............................Required for mounting (not included in scope of delivery) ..............Required tools (not included in scope of delivery) ..................
-
Page 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Betrieb In Explosionsgefährdeten Bereichen
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc - Normenkonformität: EN 60079-0:2012 + A11:2013 EN 60079-15:2010... -
Page 7: Operation In Potentially Explosive Environments
Operation in potentially explosive environments Operation in potentially explosive environments The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). Equipment category 3 G: - Ex labeling: II 3 G Ex nA IIC T4 Gc - Conforms to standard:... -
Page 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Page 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. -
Page 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Durchgehende Hohlwelle Through hollow shaft Klemmring Clamping ring Torxschraube M3x12 mm Torx screw M3x12 mm Aufnahmeschlitz für Drehmomentstift Slot for torque pin Binder-Stecker M12, 4-polig, Stiftkontakte, Binder connector M12, 4-pin, male, CCW, see linksdrehend, siehe Abschnitt 7.3. -
Page 11: Erforderliches Werkzeug (Nicht Im Lieferumfang Enthalten)
Vorbereitung - Montage / Preparation - Mounting Erforderliches Werkzeug Required tools (nicht im Lieferumfang enthalten) (not included in scope of delivery) 10 mm 10 mm TX 10 TX 10 Werkzeugset als Zubehör erhältlich: Tool kit available as accessory: Bestellnummer 11068265 Order number 11068265 Montage Mounting... -
Page 12: Schritt 2
Vorbereitung / Preparation Schritt 2 Step 2 10 mm Alle Abmessungen in Millimeter (wenn nicht anders angegeben) * Siehe Seite 7 All dimensions in millimeters (unless otherwise stated) See page 7 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can... -
Page 13: Schritt 3
Montage / Mounting Schritt 3 Step 3 TX 10 Zul. Anzugsmoment: Max. tightening torque: = 2...3 Nm Schritt 4 Step 4 Ansicht Y siehe Abschnitt 7.3. View Y see section 7.3. Ansicht X siehe Abschnitt 7.3. View X see section 7.3. * Siehe Seite 7 See page 7 MB144T1 - 11173566... -
Page 14: Montagehinweis
Montage / Mounting Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. MB144T1 - 11173566 Baumer_HOG75-D1C-D2C-T1_II_DE-EN (18A1) -
Page 15: Abmessung
Abmessung / Dimension Abmessung Dimension (73288) (73288) Positive Drehrichtung Positive rotating direction Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB144T1 - 11173566 Baumer_HOG75-D1C-D2C-T1_II_DE-EN (18A1) -
Page 16: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 A1; A2 Output signal channel 1 Ausgangssignal Kanal 1 invertiert B1;... -
Page 17: Pin-/Klemmenbelegung
Elektrischer Anschluss / Electrical connection Pin-/Klemmenbelegung Pin/terminal assignment 7.3.1 HOG 75 D1C 7.3.1 HOG 75 D1C Ansicht X Ansicht X in Binder-Stecker M12, 4-polig, Anschlussklemmen, Stiftkontakte, linksdrehend, siehe Abschnitt 5.4. View X siehe Abschnitt 5.4. View X Connecting terminal, in Binder connector M12, see section 5.4. -
Page 18: Demontage
Demontage / Dismounting Demontage Dismounting Vor der Demontage alle elektrischen Disconnect all electrical connections Verbindungen trennen. before dismounting. Schritt 1 Step 1 TX 10 Schritt 2 Step 2 * Siehe Seite 7 See page 7 MB144T1 - 11173566 Baumer_HOG75-D1C-D2C-T1_II_DE-EN (18A1) -
Page 19: Zubehör
Zubehör / Accessories Zubehör Accessories • Sensorkabel für Drehgeber • Sensor cable for encoder HEK 8 HEK 8 • Werkzeugset: • Tool kit: Bestellnummer 11068265 Order number 11068265 • Digital-Konverter • Digital converters HEAG 151 - HEAG 154 HEAG 151 - HEAG 154 •... -
Page 20: Technische Daten
Technische Daten Technische Daten 10.1 Technische Daten - elektrisch • Betriebsspannung: 9...26 VDC • Betriebsstrom ohne Last: ≤100 mA • Impulse pro Umdrehung: 1 oder 2 • Phasenverschiebung: 90° ±20° • Tastverhältnis: 40...60 % • Referenzsignal: Nullimpuls, Breite 90° • Abtastprinzip: Optisch •... -
Page 21: Technical Data
Technical data Technical data 10.1 Technical data - electrical ratings • Voltage supply: 9...26 VDC • Consumption w/o load: ≤100 mA • Pulses per revolution: 1 or 2 • Phase shift: 90° ±20° • Duty cycle: 40...60 % • Reference signal: Zero pulse, width 90° •... -
Page 22: Eu-Konformitätserklärung
Signature/nom/fonction Baumer_HOGx_OGx_POGx_FOGx_HMI_DE-EN-FR_CoC_81201236.docm/kwe Baumer Hübner GmbH P.O. Box 126943 ∙ D-10609 Berlin ∙ Max-Dohrn-Str. 2+4 ∙ D-10589 Berlin Phone +49 (0)30 69003-0 ∙ Fax +49 (0)30 69003-104 ∙ info@baumerhuebner.com ∙ www.baumer.com Sitz der Gesellschaft / Registered Office: Berlin, Germany ∙ Geschäftsführer / Managing Director: Dr. Oliver Vietze, Dr. Johann Pohany Handelsregister / Commercial Registry: AG Charlottenburg HRB 96409 ∙... - Page 23 MB144T1 - 11173566 Baumer_HOG75-D1C-D2C-T1_II_DE-EN (18A1)
- Page 24 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 73288 MB144T1 - 11173566 Baumer_HOG75-D1C-D2C-T1_II_DE-EN (18A1-02.10.2018)
