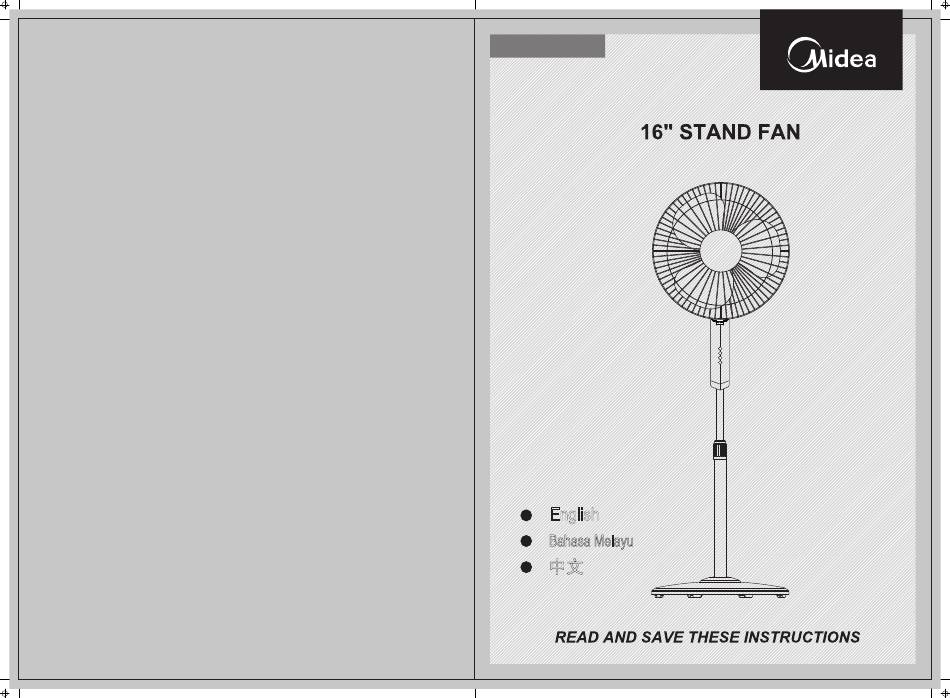

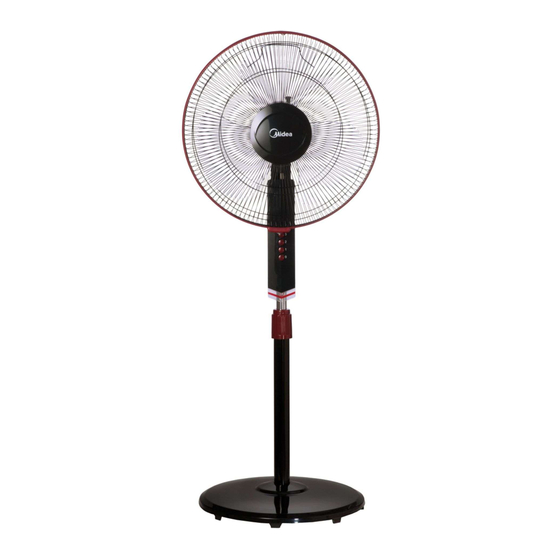

- Page 1 145x210mm Electric Fan MODEL: MF-16FS10N/MF-16FS10NS English Bahasa Melayu 中文...
-
Page 2: Rules For Safe Operation
145x210mm CAUTION Read Rules for Safe Operation and Instructions Carefully. WARNING 1. If the supply cord is damaged, it must be replaced by manufacturer or its service agent or a similarly qualified person in order to avoid a hazard. 2. Indoor use only. 3. -
Page 3: Parts Name
145x210mm PARTS NAME Front guard Circlip Spinner Plastic nut Motor shaft Clutch knob Blade Screw Rear guard Internal pole Piano keys Height adjustment Extension pole ring Chassis Note: All the pictures in this manual are for explanation purpose only. Any discrepancy between the real object and the illustration in the drawing shall be subject to the real “7”finger screw... - Page 4 145x210mm Fig.1 Fig.2 Fig.3 Fig.4 Mounting hole Thumb screw Loose Annular groove GUARD & FAN BLADE ASSEMBLY 1. Unscrew the spinner clockwise (or take the spinner out from the bag) and the plastic nut counter clockwise to remove both of them. Fix the rear guard to the motor then tighten the plastic nut again.
-
Page 5: Maintenance Instruction
145x210mm MAINTENANCE INSTRUCTION The fan requires little maintenance. Do not try to fix it by yourself. Refer it to qualified service personnel if service is needed. 1. Before cleaning and assembling, fan must be unplugged. 2. To ensure adequate air circulation to the motor, keep vents at the rear of the motor free of dust. - Page 6 145x210mm PERINGATAN Sila baca arahan-arahan keselamatan pengendalian dan penggunaan dengan teliti. AMARAN 1. Sekiranya kord kuasa sudah rosak, ia mesti diganti oleh pengilang atau ejen perkhidmatannya atau orang berkelayakan yang seumpamanya bagi mengelakkan sebarang kemalangan. 2. Hanya untuk kegunaan di dalam rumah. 3.
- Page 7 145x210mm NAMA-NAMA BAHAGIAN Penghadang Pengetat Nat plastik Aci Motor Tombol hadapan Bilah Kipas Skru Penghadang belakang Tiang dalaman Butang piano Lingkaran Gelang pelaras penghadang ketinggian Tiang penyambung Tapak Nota: Semua gambarajah dalam buku panduan ini hanya untuk tujuan penjelasan. Sebarang perbezaan di antara objek sebenar dengan ilustrasi dalam lukisan hendaklah tertakluk Skru berbentuk “7”...
-
Page 8: Arahan Pengendalian
145x210mm Gambarajah 4 Gambarajah 1 Gambarajah 2 Gambarajah 3 Lubang pemasangan Skru ibu jari Alur gegelang Longgarkan PEMASANGAN PENGHADANG DAN BILAH KIPAS 1. Longgarkan pengetat mengikut arah ikut jam (atau keluarkan pengetat dari beg) dan nat plastik mengikut arah lawan jam masing-masing. Pasangkan penghadang belakang pada unit motor dan ketatkan semula nat plastik (Gambarajah 5). - Page 9 145x210mm ARAHAN PENYELENGGARAAN Kipas ini hanya memerlukan penyelenggaraan yang sedikit. Jangan cuba membaiki kipas ini dengan sendiri. Sila rujuk kepada juruteknik bertauliah jika perlu. 1. Tanggalkan plag sebelum langkah pembersihan dan pemasangan dijalankan. 2. Pastikan bahagian motor mempunyai pengaliran udara yang baik. Pastikan laluan angin masuk pada belakang penutup motor bebas daripada habuk.
- Page 10 145x210mm 注 意 事 项 1、如果电源软线损坏，为了避免危险，必须由制造商、 其维修部或类似部门的专业人员更换。 2、仅室内使用。 3、为避免触电，不要将器具、插头和电源线浸到水里 或其它液体里。 4、器具不能被有行为、感知或智力缺陷，或者缺乏经 验知识的人员（包括小孩）使用，除非他们被看管 或者有负责他们安全的人员给到了器具使用的讲解 说明。 5、器具不在使用时或清洁之前，应切断电源。 6、风扇安装之后，网罩不能再被拆卸。 7、 正确处置产品 该标识表示产品在欧盟地区不能和其他家用 废物一起处置。 为了防止废物管理没有管控而导致 可能的对环境和人体健康的伤害，有责任回收产品 确保物质资源可持续再利用。为了回收使用过的器 具，请使用回收系统或联系经销商，以便产品回收 符合环保要求。 安全操作指引 1、当风扇运行时，不要把手指，铅笔或其他物品伸 入网箍里 2、移动风扇时请断开电源 3、确保风扇处于一个平稳的表面防止运行时倾倒 4、不要在窗户周围使用风扇，避免雨天时发生事故 5、仅限家庭使用...
- Page 11 145x210mm 前网罩 网箍 风叶索母 风叶 网罩索母 后网罩 电机轴 摇头抽钮 电机 紧固螺钉 琴键开关 内立柱管 外接头 外立柱管 底盘 “7”字螺栓 注：安装时请以实物为准，图解仅供参考。 一、扇体部分 1.从包装纸箱中取出底盘和内外立柱管总成，拧下立柱管底部的七字形螺栓。（如图一所示） 2.将立柱管底部对准底盘中心槽，按图拧紧七字形螺栓并拧紧。（如图二所示） 3.旋松外接头，将内立柱管调整到适当高度（注意，如果没有发现内立柱管，内立柱管应该滑落到 外立柱管里面，可以从外立柱管内拔出来），旋紧外接头。（如图三所示） 4.旋松机身底部紧固螺钉，将机身部分套在内立柱管上，使螺钉对正内立柱管顶部的环形凹槽，然 后拧紧紧固螺钉。（如图四所示）...
- Page 12 145x210mm 图一 图二 图三 图四 二、网罩和风叶部分装配 1.装后网罩: 从电机轴前端旋下风叶索母和网罩索母,然后装上后网罩,再装回网罩索母并且旋紧。(如图五所示) 2.装风叶: 先将风叶后面的凹槽卡在电机轴的限位销上，然后逆时针旋紧风叶索母。(如图六所示） 3.装前网罩: 装前网罩时,先把网箍上的螺钉拧下，把前网罩的装饰环摆正，让前后网罩对齐，再将后网罩的外 环扣在网箍内槽中，扣上网扣，最后拧紧螺钉即可。（装前网罩方式如图七所示；网箍结构如图 八所示） 网扣 螺钉 图五 图六 图七 图八...
- Page 13 145x210mm 一、风扇运转 按动琴键开关，可以开停风扇和选择风速。 0---停止 1---低速 2---中速 3---高速 二、左右摇头 需要风扇摇头送风时，应把摇头抽钮向下按。如果需要定向送风，只要把摇头抽钮向上提起即可。 三、高度调节 旋松外接头，将内立柱管调整到适当高度，旋紧外接头。（如图三所示） 四、俯仰送风 调节风扇向上或向下送风时，可轻提或轻按机头或网罩部分进行调整。 维 修 指 引 风扇会需要一些维修，但是不要试图亲自去修复它，如果需要维修 的话请送到专业维修服务站进行维护 1.安装和清洁风扇前请务必断电 2.为了确保对电机有足够的空气循环，保持电机后壳上的通气孔没有 灰层，不要拆卸电机去清洁灰层 3.请使用浸湿温和洗涤剂的柔软毛巾去清洗表面部件 4.不要使用粗粝的清洁剂和溶液去清洗避免刮花表面，不要使用以下 任何清洁物品：汽油，稀释剂 5.不要让水或其他液体进入电机外壳或者内饰件 清 洁 提 示 1.清洁产品时，请一定要拔下电源插头。 2.请保持产品清洁，清洁时可以用半湿的布或毛巾粘中性清洁剂 轻轻擦拭。在重新使用本产品前必须用软的干布将表面擦干。...
