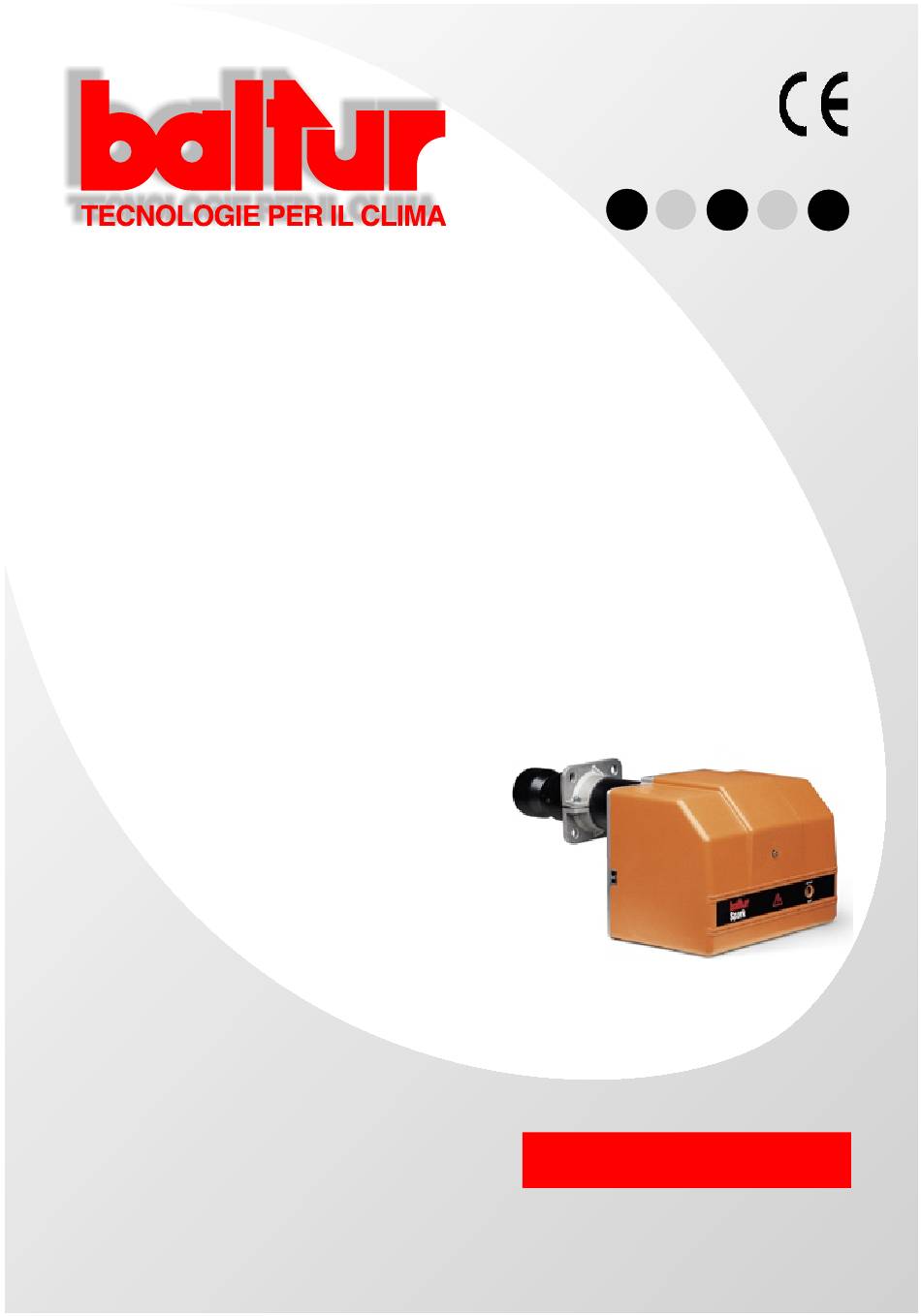

ISTRUZIONI PER BRUCIATORE DI GASOLIO
A BASSE EMISSIONI INQUINANTI /
INSTRUCTION FOR LIGHT OIL BURNERS AT LOW EMISSION /
INSTRUCTIONS POUR BRULEURS DE FIOUL
A FAIBLES EMISSIONS POLLUANTES /
ANLEITUNGEN FÜR ÖLBRENNER MIT NIEDRIGEM
SCHADSTOFFAUSSTOSS /
INSTRUCCIONES PARA QUEMADORES DE GASÓLEO
CON REDUCIDAS EMISIONES CONTAMINANTES
Prima di iniziare a usare il bruciatore leggere attentamente
quanto esposto nel capitolo "AVVERTENZE PER
L ' U T E N T E , P E R L' U S O I N S I C U R E Z Z A D E L
BRUCIATORE" presente all'interno del manuale istruzioni,
che costituisce parte integrante ed essenziale del prodotto.
SPARK 35 LX
it
en
Edizione / Edition / Edition
Ediciòn / Ausgabe
Cod. 0006080843
sp
fr
de
2004/10

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPARK 35 LX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for baltur SPARK 35 LX

Summary of Contents for baltur SPARK 35 LX

  • Page 1 ANLEITUNGEN FÜR ÖLBRENNER MIT NIEDRIGEM SCHADSTOFFAUSSTOSS / INSTRUCCIONES PARA QUEMADORES DE GASÓLEO CON REDUCIDAS EMISIONES CONTAMINANTES SPARK 35 LX Prima di iniziare a usare il bruciatore leggere attentamente Edizione / Edition / Edition 2004/10 quanto esposto nel capitolo “AVVERTENZE PER Ediciòn / Ausgabe...
  • Page 2 - Leggere attentamente le istruzioni prima di mettere in funzione il bruciatore o di eseguire la manutenzione. - I lavori sul bruciatore e sull’impianto devono essere eseguiti solo da personale qualificato. - L’alimentazione elettrica dell’impianto deve essere disinserita prima di iniziare i lavori. - Se i lavori non sono eseguiti correttamente si rischiano incidenti pericolosi.
  • Page 3 Normes CE – CEI – UNI en vigueur au moment de la fabrication. • La BALTUR garantit la certification “CE” seulement si les brûleur sont installé avec les rampes de gaz “CE” produites par la BALTUR et les accessoires de ligne gaz “CE” (fournis sur demande).
  • Page 4 ITALIANO PAGINA 10 Avvertenze per l’utente per l’uso in sicurezza del bruciatore “ Caratteristiche tecniche “ Collegamenti idraulici - Collegamenti elettrici “ Comandi in caso di disturbi al funzionamento “ Preparazione per l’accensione - Accensione e regolazione - Uso del bruciatore “...

  • Page 5: Avvertenze Generali

    Rivolgersi esclusivamente a personale professionalmente qualificato. L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un centro di assistenza autorizzato dalla BALTUR utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio. Per garantire l’efficienza dell’ apparecchio e per il suo corretto funzionamento é indispensabile fare effettuare da personale professionalmente qualificato la manutenzione periodica attenendosi alle indicazioni del costruttore.

  • Page 6: Avvertenze Per L'utente Per L'uso In Sicurezza Del Bruciatore

    AVVERTENZE PER L’UTENTE PER L’USO IN SICUREZZA DEL BRUCIATORE ALIMENTAZIONE ELETTRICA • La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è corretamente collegato a un’efficace impianto di messa a terra, eseguito come previsto dalle vigenti norme di sicurezza (D.P.R. 547/55 art. 314). E’ necessario verificare questo fondamentale requisito di sicurezza.
  • Page 7 CARACTERISTIQUES TECHNIQUES / Rev. 01/10/2003 AUSSTATTUNG / CARACTERISTICAS TECNICAS CARATTERISTICHE TECNICHE / TECHNICAL DATA MODELLO - MODEL CARACTERISTIQUE TECNIQUES / SPARK 35 LX CARACTERISTICAS TECNICAS / AUSSTATTUNG Kg/h Portata / Burner output / Débit / Druchsatz / Caudal 29,5 MAX Kg/h Potenza termica /Thermic capacity / Puissance thermiqhe / Wärmeleistung / Potencia termica...
  • Page 8 CARATTERISTICHE TECNICHE / N°0002270740N1 TECHNICAL SPECIFICATIONS / CARACTERISTIQUES TECHNIQUES / Rev. 26/09/2003 AUSSTATTUNG / CARACTERISTICAS TECNICAS Pompa gasolio Light oil pump Pompe du gas-oil Apparecchiatura Control box Appareillage Pulsante sblocco Reset button Bouton-poussoir de déblocage Motore ventola Fan motor Moteur ventilateur Interruttori manuali Manual switch Interrupteurs manuels...
  • Page 9 Rev. 26/09/2003 AUSSTATTUNG / CARACTERISTICAS TECNICAS MOD. DIMENSIONI - DIMENSIONS - ABMESSUNGEN - DIMENSIONES Ø Ø SPARK 35 LX 245 M12 150 CAMPO DI LAVORO / WORKING FIELD / RANGO DE TRABAJO / N° 0002922311 DOMAINE DE FONCTIONNEMENT / ARBEITSFELD Rev.05/03/2003...

  • Page 10: Collegamenti Idraulici

    IT IT IT IT IT ALIANO ALIANO ALIANO ALIANO ALIANO COLLEGAMENTI IDRAULICI I tubi di collegamento cisterna bruciatore devono essere a perfetta tenuta, si consiglia l’uso di tubi in rame o di acciaio di diametro adeguato (vedi tabella e disegni). All’estremita’...
  • Page 11 IMPIANTO DI ALIMENTAZIONE CON POMPA AS 67 IMPIANTO DI ALIMENTAZIONE PER GRAVITA’ 1 Serbatoio combustibile Tubo di aspirazione 2 Tubazione di alimentazione Tubo di ritorno del bruciatore 3 Filtro a rete Dispositivo automatico intercettazione 4 Bruciatore a bruciatore fermo 5 Degasificatore Valvola unidirezionale L.
  • Page 12 COMANDI IN CASO DI DISTURBI AL FUNZIONAMENTO Luce estranea / accensione anticipata Durante il tempo di preventilazione e/o preaccensione non deve esserci alcun segnale di fiamma. Se invece il segna- le si presenta, per esempio per accensione anticipata dovuta a cattiva tenuta dell’ elettrovalvola, per illuminazione esterna, per cortocircuito nella fotoresistenza o nel cavetto di collegamento, per guasto all’...
  • Page 13 COMANDI IN CASO DI DISTURBI AL FUNZIONAMENTO Tabella dei codici di errore Codice lampeggiamenti Causa possibile 2 lampeggiamenti Nessuna formazione di fiamma alla fine del “TSA” - Valvole del combustibile difettose o sporche - Rilevatore di fiamma difettoso o sporco - Errata regolazione del bruciatore;...

  • Page 14: Preparazione Per L'accensione

    PREPARAZIONE PER L’ACCENSIONE Accertarsi che gli ugelli applicati siano adatti alla Ugello PRESSIONE POMPA in bar potenzialità della caldaia. Nella tabella riportiamo i G.P.H. valori di erogazione in kg/h di gasolio in funzione del- 0,75 2,55 2,70 2,85 2,99 3,12 3,25 3,37 3,49...

  • Page 15: Manutenzione

    MANUTENZIONE Alla fine della stagione di riscaldamento è normalmente opportuno pulire il filtro, la testa di combustione (disco, isolatori, elettrodi, ugelli), i passaggi dell’aria di combustione, fotoresistenza. Per la pulizia dei passaggi dell’ugello utilizzare materiale tenero (legno, plastica). Si consiglia la sostituzione degli ugelli ogni 12 mesi di funzionamento. CONTROLLI DI SICUREZZA Controllare: L’arresto del bruciatore aprendo i termostati.

  • Page 16: Hydraulic Connections

    ENGLISH HYDRAULIC CONNECTIONS The pipes that connect the tank tothe burner should be in perfect tight condition; we recommend the use of copper or steel pipes of an adeguate diameter (see table and drawings).Fuel gate valves should be fitted at the end of the rigid pipelines.Fit the filter to the suction pipeline after the gate valve.
  • Page 17 FEED PLANT PUMP AS 67 GRAVITY SUPPLY SYSTEM 1 Tank 6 Suction pipe 2 Feeding pipe 7 Return pipe 3 Wire-net filter 8 Automatic fuel interception 4 Pump device at burner shut off 5 Degasifier 9 Non-return valve Total lenght L. meters meters Ø...
  • Page 18 CONTROLS IN CASE OF OPERATION PROBLEMS Extraneous light / advanced ignition During the pre-ventilation and/or pre-starting phase there shall be no flame signal. Should the signal be present, for example for advanced ignition due to bad tightness of the electrovalve, external lighting, short-circuit in the photo-resistance or in the connecting cable, a breakdown in the flame signal amplifier, and so on., when the pre-ventilation and safety time has elapsed, the control-box brings the burner to the emergency stop and cuts off fuel inflow even during the safety time.
  • Page 19 CONTROLS IN CASE OF OPERATION PROBLEMS Error code table Blink code Possible cause 2 blinks No establishment of flame at the end of <<TSA>> • • - Faulty or soiled fuel valves - Faulty or soiled flame detector - Poor adjustment of burner, no fuel - Faulty ignition 3 blinks Free...
  • Page 20 PREPARATIONS FOR START UP Control that the nozzle (60° spray angle) applied is Nozzle Pump pressure bar suitable for the boiler potentiality. The table shows the G.P.H. delivery rates in kg/h of light oil with respect to the nozzle 0,75 2,55 2,70 2,85...

  • Page 21: Operating Anomaly

    OPERATING ANOMALY TYPE OF IRREGULARITY PROBABLE CAUSE RIMEDY Not well-shaped flame with 1) Insufficient combustion air. 1) Increase combustion air. smoke and soot. 2) Insufficient nozzie since it is dirty or 2) Clean or replace it. worn out. 3) Clogged boiler pipe or chimney. 3) Clean them.

  • Page 22: Connexions Hydrauliques

    FRANÇAIS CONNEXIONS HYDRAULIQUES Les tuyaux de connexion cuve-brûleur doivent être parfaitement étanches. On conseille l’utilisation de tuyaux en cuivre ou en acier de diamètre convenable (voir tableau et plans). Au bout des canalisations rigides, les vannes d’arrêt du combustible doivent être installées. Sur la canalisation d’aspiration, après la vanne, on installe le filtre, auquel est connecté...
  • Page 23 INSTALLATION D’ALIMENTATION POMPE AS 67 INSTALLATION D’ALIMENTATION PAR GRAVITE Rèservoir du combustible Tuyau d’aspiration Canalisation d’alimentation Tuyau de retour du brûleur Filtre à filet Dispositif automatique d’arrêt Brûleur avec le brûleur arrêté Dègazeur Soupape unidirectionelle L. Totale métres métres Ø i. 12 mm. Axe de la pompe Pression maximum sur aspiration et retour = 1,5 bar IINSTALLATION A CHUTE AVEC ALIMENTATION DU SOMMET DU RESERVOIR...
  • Page 24 COMMANDES EN CAS DE DEFAUTS DE FONCTIONNEMENT Lumière externe/allumage anticipé Pendant la préventilation et/ou le pré-allumage aucun signal de flamme ne doit exister. Si c’était le cas (allumage anticipé pour cause de défaut d’étanchéité de l’électrosoupape, illumination externe, court-circuit sur la résistance photoélectrique ou sur le câble de raccordement pour cause de panne du signal de flamme sur l’amplificateur etc...), une fois le temps de préventilation et de sécurité...
  • Page 25 COMMANDES EN CAS DE DEFAUTS DE FONCTIONNEMENT Tableau des codes d’erreur Code clignotements Cause possible 2 clignotements Aucune formation de flamme à la fin du “TSA” - Vannes du combustible défectueuses ou sales - Détecteur de flamme défectueux ou sale - Mauvais réglage du brûleur, absence de combustible - Mauvais allumage 3 clignotements...

  • Page 26: Preparation Pour L'allumage

    PREPARATION POUR L’ALLUMAGE Vérifier que les gicleurs appliqués soient adaptés à la tableau de la distribution en kg/h de gas-oil puissance de la chaudière. Le tableau indique les valeurs Gicleur Pression de la pompe en bar de distribution en kg/h de fioul en fonction de la grandeur G.P.H.

  • Page 27: Entretien

    ENTRETIEN A la fin de la saison de chauffage, il convient de nettoyer le filtre, la tête de combustion (disque, isolateurs, électrodes, gicleurs), les passages de l’air de combustion, ainsi que la photorésistance. En ce qui concerne le nettoyage des passages du gicleur, utiliser un matériau tendre (bois, plastique).

  • Page 28: Elektrische Verdrahtung

    DEUTSCH BRENNSTOFFLEITUNGEN Die Verbindungsleitungen zwischen Tank und Brenner müssen absolut dicht sein; es empfiehlt sich die Verwendung von Kupfer- oder Stahlrohren mit passenden Durchmesser. (siehe Tabelle und Zeichnungen). Am Ende der Rohrleitungen müssen die Kraftstoff-Sperrventile eingebaut werden.An der Ansaugleitung wird hinter dem Ventil der Filter eingebaut und an diesen der Verbindungsschlauch zur Ansaugöffnungung der Brennerpumpe angeschlossen.An der RücklaufLeitung wird hinter dem Ventil der Verbindungsschlauch zum Rücklauf des Brenners angeschlossen.Filter, Schläuche und entsprechende Verbindungsnippel werden mit dem Brenner mitgeliefert.Die...
  • Page 29 VERSORGUNGSANLAGE PUMPE AS 67 ANLAGE MIT HOCHLIEGENDEM TANK UND GEFÄLLEZUFÜHRUNG Brennstofftank 6 Ansaugleitung 7 Rücklaufleitung zum Brenner 2 Olleitung 3 Siebfilter 8 Automatisches Absperrorgan 4 Brenner (geschlossen bei Brennerstillstand) 9 Rückschlagventil 5 Entgaser Gesamtlänge meter meter Ø i. 12 mm. Pumpe - Achse Max.
  • Page 30 BEI BETRIEBSTÖRUNGEN Fremdlicht / vorzeitige Zündung Während der Vorbelüftung und/oder der Vorzündung darf es kein Flammensignal geben. Falls es hingegen nach der Vorbelüftungs- und Vorzündungszeit beispielsweise wegen Frühzündung bei schlechter Dichtheit des Elektromagnetventils, wegen äußerer Beleuchtung, wegen Kurzschluß im Fotowiderstand oder im Verbindungskabel, wegen Störung am Verstärker des Flammensignals usw.
  • Page 31 BEI BETRIEBSTÖRUNGEN Tabelle der Fehlercodes Blinkcodes Mögliche Ursache 2 Blinkzeichen Keine Flammenbildung am Ende der Sicherheitszeit “TSA” - Brennstoffventile defekt oder verschmutzt - Flammendetektor defekt oder verschmutzt - Falsche Einstellung des Brenners; kein Brennstoff - Fehlerhafte Zündung 3 Blinkzeichen frei .
  • Page 32 VORBEREITUNG ZUR INBETRIEBSETZUNG Vergewissern Sie sich, daß die abgebrachten Düsen auf die durchsatztabelle kg/h heizöl el Leistung des Heizkessels abgestimmt sind. In der Tabelle Düse Pumpendruck bar führen wir die Heizölabgabewerte in kg/h in Abhängigkeit von G.P.H. der Größe der Düse und des Pumpendrucks auf 0,75 2,55 2,70...

  • Page 33: Wartung

    WARTUNG Am Ende der Heizperiode ist es normalerweise angebracht, den Filter, den Brennerkopf (Stauscheibe, Isolatoren, Elektroden, Düsen), die Leitungen für die Verbrennungsluft und den Photowiderstand zu reinigen. Benutzen Sie für die Reinigung der Düsen weiches Material (Holz, Plastik). Es wird empfohlen, die Düsen nach jeweils zwölf Betriebsmonaten auszutauschen. SICHERHEITSKONTROLLEN Kontrollieren: Das Anhalten des Brenners durch Ausschalten der Thermostaten.

  • Page 34: Instalación Hydraulica

    ESPAÑOL INSTALACIÓN HYDRAULICA Los tubos que conectan el tanque al quemador tienen que ser completamente estancos ; les aconsejamos que utilicen tubos de cobre o de acero con un diámetro adecuado (vean la tabla y los dibujos).En los extremos de las tuberías rígidas hay que instalar las válvulas de corte del combustible.
  • Page 35 INSTALACIÓN DE ALIMENTACIÓN BOMBA AS 67 INSTALACIÓN DE ALIMENTACIÓN POR GRAVEDAD Depósito de combustible Tubo de aspiración Tubo de alimentación Tubo de retorno del quemador Filtro de rejilla Válvula automática de aislamiento Quemador con el quemador non funcionante Desgasificador Válvula de retención Longitud total metros metros...
  • Page 36 MANDOS EN CASO DE FUNCIONAMIENTO INCORRECTO Luz extraña/encendido anticipado Durante el tiempo de preventilación y/o preencendido no tiene que producirse ninguna señal de llama. Si, al contra- rio, se produce la señal, (debido, por ejemplo, al encendido anticipado como consecuencia del mal funcionamiento de la electroválvula, a la iluminación exterior, a un cortocircuito en la fotorresistencia o en el cable de conexión, a una avería del amplificador de la señal de la llama, etc.), transcurrido el tiempo de preventilación y seguridad, el equipo de control bloquea el quemador e impide el flujo del combustible incluso durante el tiempo de seguridad.
  • Page 37 MANDOS EN CASO DE FUNCIONAMIENTO INCORRECTO Tabla de los códigos de error Código parpadeos Causa posible 2 parpadeos No establishment of flame at the end of <<TSA>> • • - Válvulas del combustible defectuosas o sucias - Detector de llama defectuoso o sucio - Regulación incorrecta del quemador;...

  • Page 38: Preparación Para El Encendido

    PREPARACIÓN PARA EL ENCENDIDO Asegúrense de que los pulverizadores que han puesto sean tabla caudal boquillas adecuados para la potencia de la caldera. En la tabla les Inyector Presión de la bomba bar indicamos los valores de suministro en kg/h de gasóleo en G.P.H.

  • Page 39: Mantenimiento

    MANTENIMIENTO Al final de la estación en la que se usa la calefacción normalmente es conveniente limpiar el filtro, la cabeza de combustión (disco, aisladores, electrodos, pulverizadores), los pasos del aire de combustión y la fotoresistencia. Para limpiar los orificios del pulverizador utilicen un material blando (madera, plástico).
  • Page 40 SCHEMA DI PRINCIPIO CIRCUITO IDRAULICO HYDRAULIC DIAGRAM SPARK N° 0002900621 SCHEMA DE PRINCIPE CIRCUIT HYDRAULIQUE Rev. 14/04/97 GROBSCHEMA HYDRAULIKKREISLAUF ESQUEMA DE PRINCIPIO DEL CIRCUITO HYDRÁULICO aspirazione / suction / aspiration / ansangleitung / aspiraciòn ritorno / return / retour / rücklauf / retorno 1) VÀLVULA DE PIE 1) VALVOLA DI FONDO 1) FOOT VALVE...
  • Page 41 PARTICOLARE POMPA / PUMP PARTICULER / N° 0002900680 DETAIL DE LA POMPE / PUMPE/ Rev. 23/09/99 DETALLE BOMBA SUNTEC AS 67 A 7466 ELETTROVALVOLA (NORMALMENTE CHIUSA) ATTACCO MANOMETRO E SFOGO ARIA (1/8”) VITE REGOLAZIONE PRESSIONE (12 BAR) RITORNO ASPIRAZIONE MANDATA ATTACCO VUOTOMETRO (1/8”) ELECTROVALVE (USUALLY CLOSED) ELECTROVANNE (NORMALEMENT FERMEE)
  • Page 42 N° 0002934050 Rev. 26/09/2003 A = - vite di regolazione disco testa (avvitare per chiudere il passaggio aria tra disco e testa, svitare per aprire) - head disk adjustment screw (tighten to shut the head-disk air passage, loosen to open) - vis de reglage disque-tete (visser pour le fermer le passage de l’air entre le disque et la tete, devisser pour ouvrir) - einstellschraube scheibekopf (zum erweitern des luftdurchlasses zwischen und kopf aufschraben,...
  • Page 43 SCHEMA DI REGOLAZIONE PER SERVOMOTORE BERGER STA 5 B0. 36/8 4N 22 PREVENTILAZIONE CON ARIA APERTA IN POSIZIONE 2 FIAMMA N° 0002932270 ADJUSTMENT DIAGRAM FOR SERVOMOTOR BERGER STA 5 B0. 36/8 4N 22 PREVENTILATION WITH AIR OPEN IN 2ND FLAME POSITION Rev.
