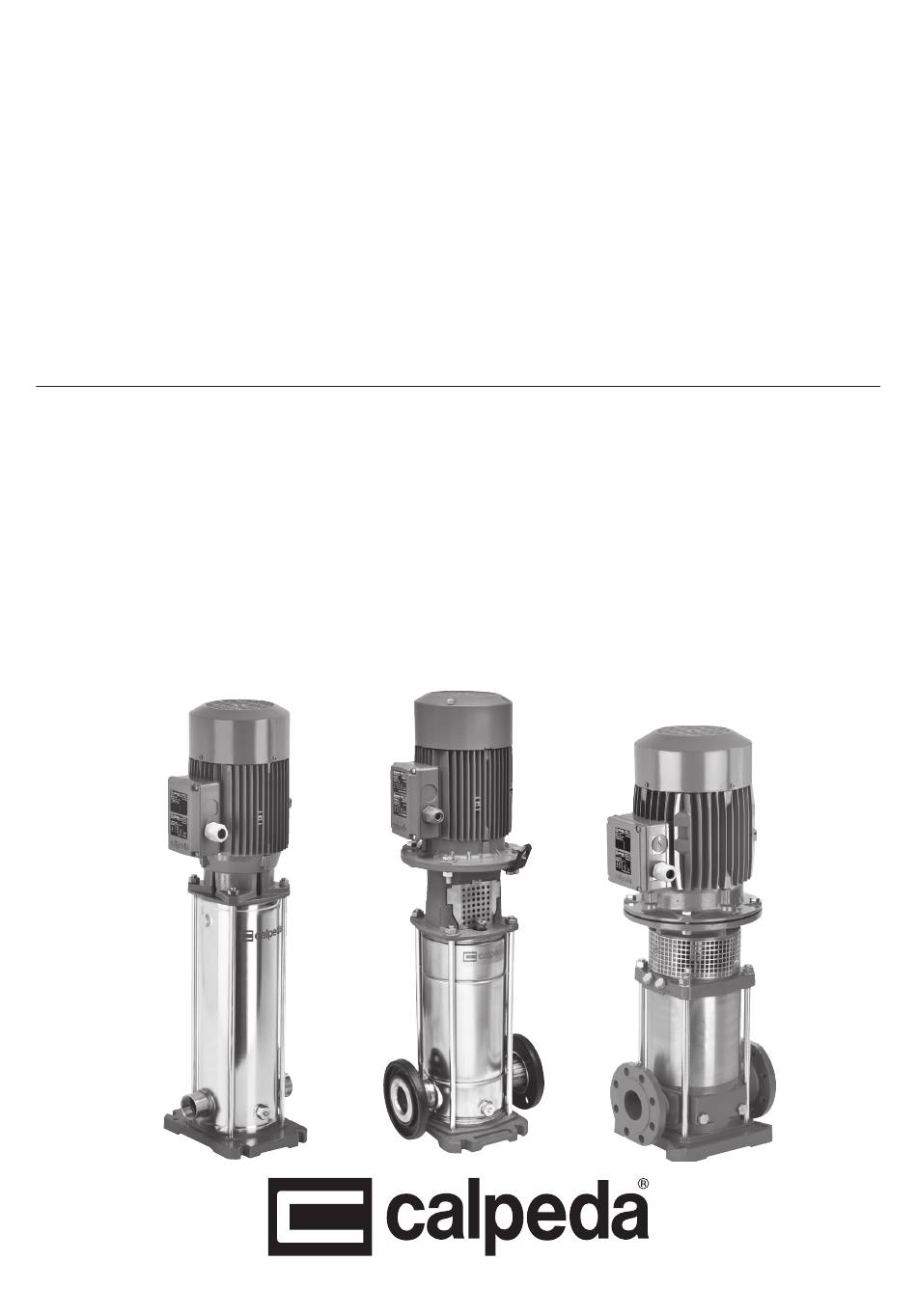

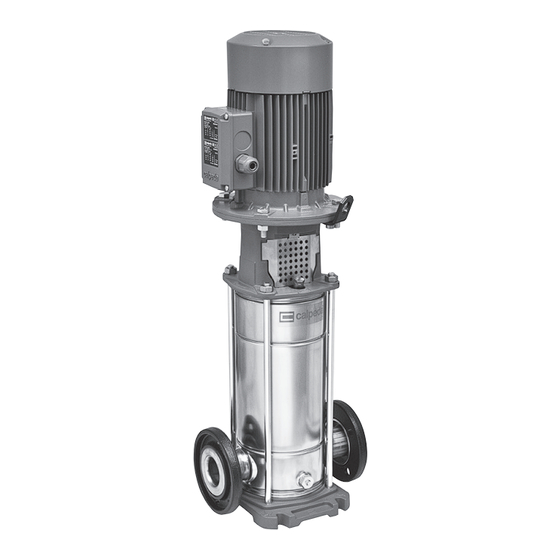

Pompe multistadio verticali in-line
Vertical multi-stage in-line pumps
Vertikale, mehrstufige Inline-Pumpen
Pompes multicellulaires verticales in-line
Bombas multicelulares verticales in-line
Vertikal flerstegs in-line pump
Verticale meertraps in-line pompen
Κάθετης πολυβάθμιες αντλίες in-line
åÌÓ„Ófl‰Ì˚ ‚ÂÚË͇θÌ˚ ÏÌÓ„ÓÒÚÛÔÂ̘‡Ú˚ ̇ÒÓÒ˚
立式多级管道泵
MXV-B, MXV(L), MXV(L)4
ISTRUZIONI ORIGINALI PER L'USO
OPERATING INSTRUCTIONS
BETRIEBSANLEITUNG
INSTRUCTIONS POUR L'UTILISATION
INSTRUCCIONES DE USO
DRIFT/INSTALLATIONSANVISNINGAR
BEDIENINGSVOORSCHRIFT
ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ
àÌÒÚÛ͈ËË ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË
安装使用手册
Pagina
2
Italiano
Page
14
English
Seite
26
Deutsch
Page
38
Français
Página
50
Español
Sidan
62
Svenska
Pagina
74
Nederlands
Σελίδα
86
Ελληνικά
ëÚ.
98
êÛÒÒÍËÈ
页码
110
中文

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MXV(L)4 and is the answer not in the manual?

Questions and answers

Related Manuals for Calpeda MXV(L)4

Summary of Contents for Calpeda MXV(L)4

  • Page 1 Vertikale, mehrstufige Inline-Pumpen Pompes multicellulaires verticales in-line Bombas multicelulares verticales in-line Vertikal flerstegs in-line pump Verticale meertraps in-line pompen Κάθετης πολυβάθμιες αντλίες in-line åÌÓ„Ófl‰Ì˚ ‚ÂÚË͇θÌ˚ ÏÌÓ„ÓÒÚÛÔÂ̘‡Ú˚ ̇ÒÓÒ˚ 立式多级管道泵 MXV-B, MXV(L), MXV(L)4 ISTRUZIONI ORIGINALI PER L’USO Pagina Italiano OPERATING INSTRUCTIONS Page English BETRIEBSANLEITUNG...

  • Page 2: Table Of Contents

    L’acquirente può richiedere copia del manuale in Interventi possono essere svolti caso di smarrimento contattando Calpeda S.p.A. e dall’utilizzatore finale dell’apparecchio. Previa specificando il tipo di prodotto riportato sull’etichetta lettura delle istruzioni, e il responsabile per della macchina (Rif. 2.3 Marcatura).

  • Page 3: Descrizione Tecnica

    Pressione finale massima ammessa nel corpo pompa: o filamentose. 250 m (25 bar) per MXV(L) e MXV(L)4, 160 m (16 bar) Con anelli di tenuta in EPDM la pompa non è adatta per MXV-B e MXV(L) O.

  • Page 4: Trasporto E Movimentazione

    Usare solo ed esclusivamente pezzi di ricambio originali forniti da CALPEDA S.p.A.o da un distributore autorizzato. Non rimuovere o alterare le targhe apposte dal fabbricante sull’apparecchio.
  • Page 5 I raccordi o le flange, previsti per le pompe MXV-B, eventuali allagamenti nel caso di perdite. MXV(L) 25,32,40 e MXV(L)4 25,32,40 devono essere Montare la pompa su una superfice piana ed avvitati nelle bocche filettate (ISO 228) con un orizzontale (con l’aiuto di una livella a bolla d’aria): su...

  • Page 6: Avvio E Impiego

    L1 L2 L3 MXV(L) 65-80, MXV(L)4 65-80 MXV-B 25,32,40 MXV-B 50 Con installazione verticale, durante il riempimento MXV(L), MXV(L)4 25,32,40,50 MXV(L), MXV(L)4 65-80 togliere il tappo (2) per sfiatare il lato aspirazione. Pagina 6 / 136 MXV, MXV-B Rev6 - Istruzioni originali...
  • Page 7 Chiudere i fori di sfiato (fig. 4), per le pompe MXV-B, L’apparecchio deve essere spento in ogni caso MXV(L) 25-32-40 e MXV(L)4 25-32-40 serrare la vite in cui vi fossero anomalie di funzionamento. a spillo (14.17) nel tappo di scarico (14.12) (fig. 4b) e (vedi ricerca guasti).

  • Page 8: Manutenzione

    (capitolo 14.) e le manuale devono essere eseguite solamente da figure 5, 6. personale specializzato inviato dalla CALPEDA S.p.A.. Lo smontaggio e l’ispezione di tutte le parti interne Per ulteriore informazioni tecniche riguardanti l’utilizzo possono essere eseguiti senza rimuovere il corpo manutenzione dell’apparecchio,...

  • Page 9: Rimontaggio

    6. Togliere le viti (32.04) ed avvitarle nella flangia porta proseguire con la procedura descritta al punto (*). Solo per MXV(L) 100, MXV(L)4 100 (vedere capitolo tenuta (42.00) per estrarre la tenuta con la cartuccia 7. Togliere i dadi (61.04) dai tiranti (61.02).

  • Page 10: Smaltimento

    (3) Solo con grandezza motore 132 il numero di posizione nel disegno in sezione ed i dati Con riserva di modifiche. di targa. L’ordine può essere inviato a CALPEDA S.p.A. tramite telefono, fax, e-mail. Pagina 10 / 136 MXV, MXV-B Rev6 - Istruzioni originali...

  • Page 11: Ricerca Guasti

    www.motralec.com / service-commercial@motralec.com / 01.39.97.65.10 13. RICERCA GUASTI ATTENZIONE: togliere la tensione di alimentazione prima di effettuare qualsiasi manovra. Non far girare pompa e motore a secco nemmeno per un breve periodo. Attenersi scrupolosamente alle nostre istruzioni per l’uso, se necessario rivolgersi ad un centro assistenza autorizzato.
  • Page 12 2. Sollevamento 3.4 Cablaggio e collegamenti elettrici Tutti i motori CALPEDA pesanti più di 25 kg sono dotati di La scatola morsetti dei motori standard a velocità singola golfari di sollevamento. contiene normalmente 6 terminali dell'avvolgimento e Per sollevare il motore devono essere utilizzati solo i almeno un morsetto di terra.
  • Page 13 6205 2Z/C3 WT 6204 2Z/C3 WT impostazioni corrette 100-112 E2 6306 2Z/C3 E2 6206 2Z/C3 CALPEDA raccomanda l'utilizzo di tutte le caratteristiche E2 6208 2Z/C3 E2 6207 2Z/C3 di protezione fornite dal convertitore per migliorare la E2 6310 2Z/C3 E2 6308 2Z/C3 sicurezza dell'applicazione.

  • Page 14: General Information

    The customer, in case of loss, can request a copy conditions. They are authorized to affect of the manual by contacting Calpeda S.p.A. or their standard maintenance operations. agent, specifying the type of product data shown on Operations that must be performed by a the label of the machine (see 2.3 Marking)

  • Page 15: Technical Description

    3.2. Operating conditions Liquid temperature: - from - 15 °C to + 110 °C for MXV(L) e MXV(L)4 Installation in well ventilated location protected from - from -15 °C to +120 °C for MXV(L) 50. the weather, with a maximum ambient temperature of - from -15 °C to +90 °C for MXV-B.

  • Page 16: Transportation And Handling

    Follow the routine maintenance schedules and the promptly replace damaged parts, this will allows the device to work in the best conditions. Use only original spare parts provided from Calpeda S.p.A or from an authorized distributor. Don’t remove or change the labels placed on the device.
  • Page 17 MXV-B, MXV(L) 25,32,40 and Allow for the possibility of channeling away any leaked MXV(L)4 25,32,40 screw the union couplings or the flanges into the threaded ports (ISO 228) by inserting liquid or for an automatic drainage system against flooding.

  • Page 18: Startup And Operation

    L3 L2 L1 L1 L2 L3 L1 L2 L3 4.93.306 MXV-B 25,32,40 MXV-B 50 Fig. 4a Filling: Fig. 4b Operating: MXV(L), MXV(L)4 25,32,40,50 MXV(L), MXV(L)4 65-80 internal passage open internal passage closed Page 18 / 136 MXV, MXV-B Rev6 - Operating Instructions...

  • Page 19: Maintenance

    (fig. (1) (2) 3) to ensure a minimum flow of about: 0,3 m for MXV(B) 25, MXV(L) 25, MXV(L)4 25, 0,4 m for MXV(B) 32, MXV(L) 32, MXV(L)4 32, 0,5 m for MXV(B) 40, MXV(L) 40, MXV(L)4 40, 4.93.215...
  • Page 20 (14.00) authorized by Calpeda S.p.A. from the pipeline. For further technical information regarding the use or the maintenance of the device, contact Calpeda S.p.A. Sequence for dismantling MXV-B: By removing the nuts (61.04) from the tiebolts (61.02) 8.1. Routine maintenance the motor can be taken out complete (99.00), with all...

  • Page 21: Remounting

    (32.04) and screwed up the screws to the cover plate the procedure described in the point (*) for seal (42.00) Only for MXV(L) 100, MXV(L)4 100 (see section 16. 7. Remove the nuts (61.04) from the tiebolts (61.02). page. 131) 8.
