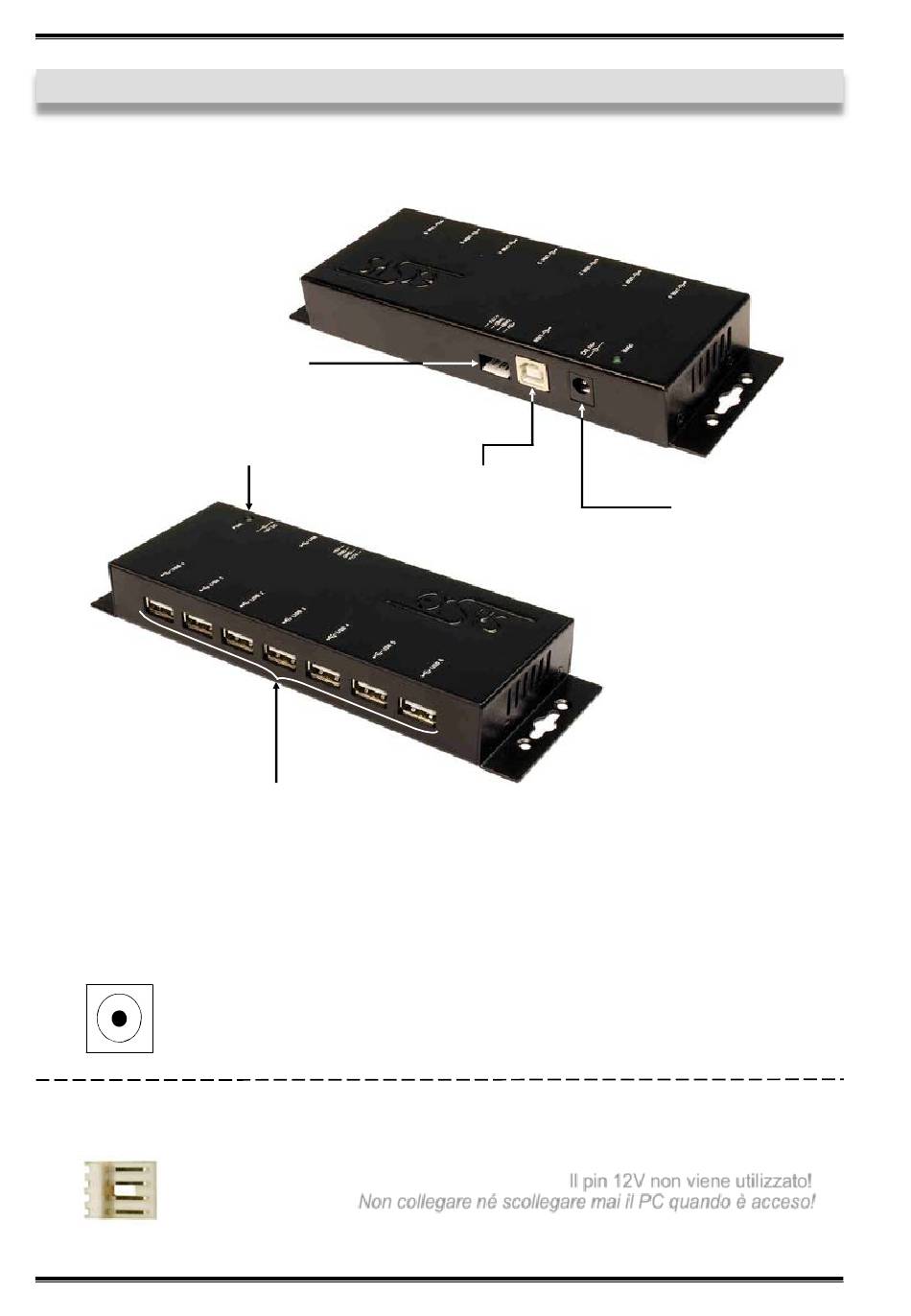

3. Struttura, Attacchi & Settaggio Jumper

3.1 Struttura

Attacco Floppy 4 Pin
per alimentazione
LED di funzionamento
Downstream TypeA
3.2 Attacco
Presa 5V :
Attacco 4 Pin Floppy :
1 +5V
2 GND
3 GND
4 +12V
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Upstream B-Buchse
7x USB 2.0
Attenzione!!!
Utilizzabile solo con l'alimentatore incluso e/o similare stesse
caratteristiche
Si prega di prestare attenzione alla polarità corretta!
Attenzione! Non collegare né scollegare mai il PC quando è acceso!
1x USB 2.0
Il pin 12V non viene utilizzato!
4
EX-1178
Jack 5V
Per alimentazione
esterna
(Alimentatore
compreso)
