ULTRALOQ Bolt Fingerprint
Installation and User Guide
(
)
V2.3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ULTRALOQ and is the answer not in the manual?

Questions and answers

Related Manuals for U-tec ULTRALOQ

Summary of Contents for U-tec ULTRALOQ

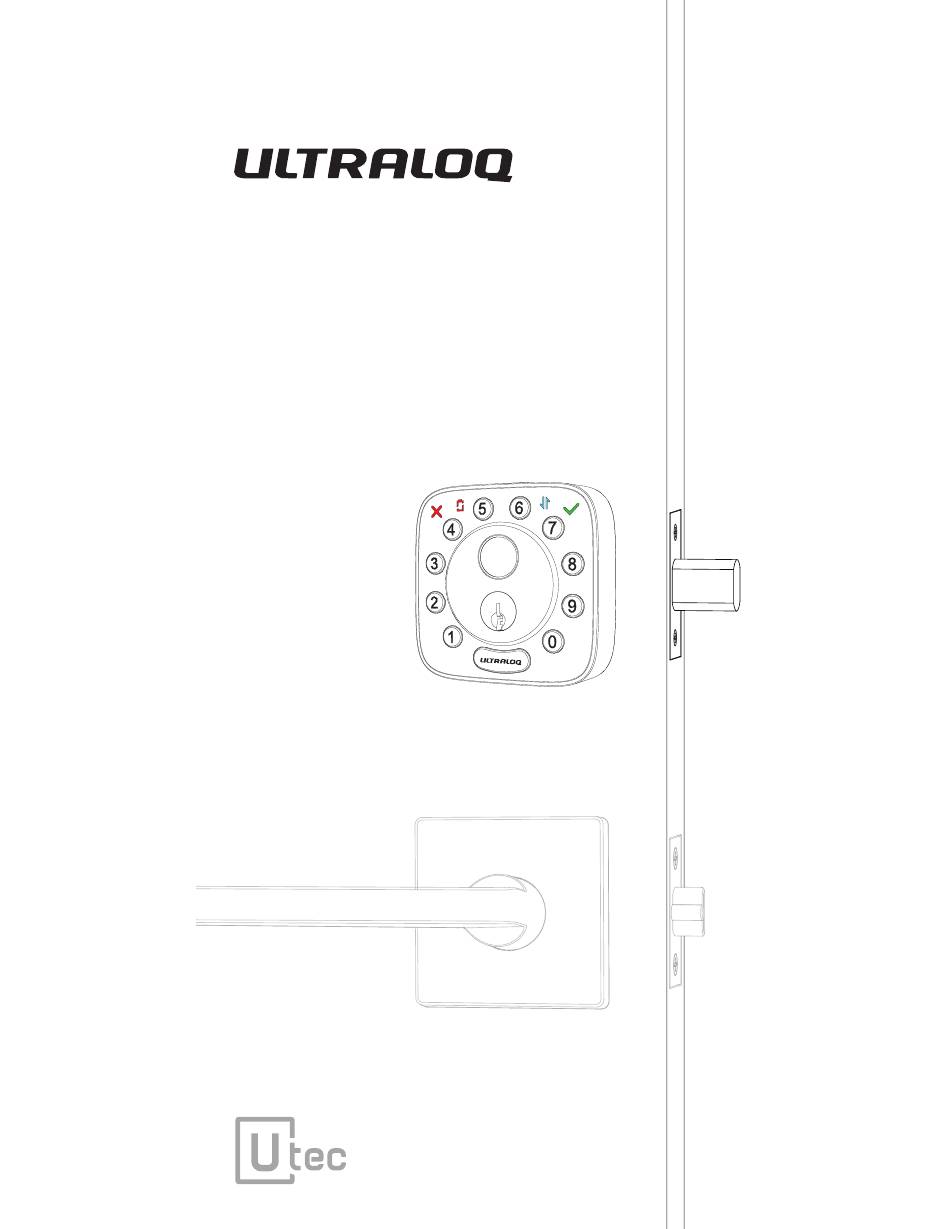

  • Page 1 ULTRALOQ Bolt Fingerprint Installation and User Guide V2.3...

  • Page 2: Important Notes

    Before using all ULTRALOQ products, please read all applicable terms, rules, policies and usage provisions found at www.u-tec.com/company/privacy. By using your ULTRALOQ, you agree to be bound by the U-tec Privacy Policy. Need Help? For technical documents and more Please visit support.u-tec.com...

  • Page 3: Packing List

    Packing List Interior Exterior Interior Assembly Assembly Assembly Mounting Plate Strike AA Alkaline Batteries Bolt May not be included for some regions Screw A Screw B Screw C Screw D Screw E Screw F Reset Needle Door Sensor Backup Key Drill Template User Guide Quick Setup...

  • Page 4: Installation Video

    ”~ 1 ” (35 mm-45 mm) thick. Note: If your door is thicker than 1 ”, please visit https://u-tec.com/pages/store to order the "ULTRALOQ Thick Door Kit". Step 2 Measure to confirm that the diameter of the hole is 2 ” (53 mm) or 1 ”...
  • Page 5 2. Installing Bolt and Strike Step 1 Install Bolt into the door. Make sure the UP icon goes up. Note: Bolt is set for 2 ”(60mm) backset initially. It can be adjusted to 2 ”(70mm) if needed. To adjust it please make sure the bolt is retracted, then, press it, and twist to the end until you feel a slight click.
  • Page 6 3. Installing Exterior Assembly Step 1 Keep Bolt retracted and the cylinder tailpiece with bump pointed up horizontal. Install Exterior Assembly. Please do not insert the mechanical key during installation. Step 2 The cable goes through the hole below Bolt. Cylinder tailpiece Cable...
  • Page 7 With No Spacer 4. Installing Interior Assembly Mounting Plate Step 1 Route the cable through the hole on Interior Assembly Mounting Plate. Step 2 Secure Interior Assembly Mounting Plate to Exterior Assembly using Screws D(x2). Screw D - 6 -...

  • Page 8: Installing Interior Assembly

    5. Installing Interior Assembly Warning: Please do not install the batteries before installing interior assembly, otherwise the keypad may not be powered on. Step 1 Remove the battery cover of the Interior Assembly. Step 2 Insert the connector of the cable to the socket of the Interior Assembly.
  • Page 9 The door sensor lets you know whether the door is open or closed through the app. When the auto lock is enabled in the app, your ULTRALOQ will only lock it self when the door is closed. - 8 -...
  • Page 10 Please do not mount the door sensor on the keypad side. Please do not mount the door sensor on the kind of metal door that interferes with the magnet inside the door sensor (In this case, the door sensor sticks to the metal door magnetically).

  • Page 11: Product Overview

    Backup Key Hole Manually unlock/lock with backup key in emergency situations. ULTRALOQ Button Used to lock from the outside, illuminate the keypad for code entry and confirm previous operation etc. ULTRALOQ Button has the following functions: One-touch Confirm unlocking after Illuminate locking...
  • Page 12 Use the battery pull tab to lift and remove the batteries from the battery box. Battery Compartment Insert 8 AA Alkaline Batteries, or U-tec Lithium Batteries. Rechargeable batteries or other batteries are not recommended. Note: Please insert 8 batteries to start the smart lock.

  • Page 13: Lock Setup

    Step 1 Scan above QR code to download the app, or search “U home”in App Store (iOS) and Play Store (Android). Step 2 Open the app, register U-tec account and log in the account. Step 3 Factory Default Mode. Turn on...
  • Page 14 3. Using Your Lock 3.1 Unlock From Outside • User Code Enter 4-8 digit code and press ULTRALOQ Button to unlock . • Fingerprint Place your finger on Fingerprint Reader to unlock. • Smartphone Use your smartphone to unlock. Please refer to the guide in U home app.
  • Page 15 Needle to push the Reset Button(at the bottom of Interior Assembly) for 10 seconds until you hear one long beep and two short beeps. Please note all data will be erased if you reset ULTRALOQ Bolt Fingerprint to factory default. 3.5 Replace Batteries...
  • Page 16 3.7 Anti-peep Keypad The lock supports up to a 16-digit Vague Code. Just enter any code up to 16 digits or less, as long as the correct code is sequentially included, you can open the door. Example User Code: 123456 Vague Code 1 2 3 4 5 6 X X X X X X...

  • Page 17: Operation

    4. Standalone Mode Programming Guide It is recommended to use U home app to program your lock. If you don’t have a smartphone or don’t want to use the app, you may follow the programming instructions below. Warning Standalone Mode is NOT available after the lock is registered in app! Please reset the lock to Factory Default Mode first to program your lock in Standalone Mode.
  • Page 18 Enter 4-8 digit User Code 2 beeps with light on and press Enter the User Code again 2 beeps with light on and press Success All lights off 4.3 Add Fingerprint in Standalone Mode Operation Indicator Hold for 3 sec 2 beeps with light on Enter 4-8 digit Admin Code...
  • Page 19 1. How to reset ULTRALOQ Bolt Fingerprint? Please note all data will be erased if you reset ULTRALOQ Bolt  Fingerprint to factory default. If yo are U home app owner, please click “Remove Device” to remove the lock from your U home app, then the device will reset automatically.
  • Page 20 It is recommended to use the original accessories for best performance and stability. 6. What is the log capacity for ULTRALOQ Bolt  Fingerprint? ULTRALOQ Bolt Fingerprint supports maximum 1,000 logs. The latest log will replace the oldest one once log is full.
  • Page 21 (or you can also view the webiste directly. www.u-tec.com/lock/Bolt_F_WiFi/guide). For the configuration guide of integration (such as Alexa, etc.), please check the QR code on the right or visit: support.u-tec.com, then chose " Works with" to watch the user guide video. Keep Your Records DATE...
  • Page 22 © 2023 U-tec Group Inc. U-tec and ULTRALOQ brands and products are trademarked and protected under law in the United States. Unauthorized use is prohibited. ULTRALOQ is sub-brand of U-tec Group Inc.
  • Page 23 ULTRALOQ Bolt Fingerprint Guía de Instalación y Uso V2.3...

  • Page 24: Notas Importantes

    Usando su ULTRALOQ, usted acepta estar sujeto a la Política de Privacidad de U-tec. ¿Necesitas Ayuda? Para documentos técnicos y más por favor visita support.u-tec.com...
  • Page 25 Composiciones Ensamble Ensamble Placa de Montaje del Interior Exterior Ensamble Interno Contrachapa Cerrojo Baterías Alcalinas AA Podrían no venir incluidas para algunas regiones Tornillo A Tornillo B Tornillo C Tornillo D Tornillo E Tornillo F Llave para Sensor de Llaves de resetear Puerta respaldo...

  • Page 26: Guía De Instalación

    ”~ 1 ”(35 mm- 45 mm) . Nota: Si la puerta tiene un grosor superior a 1 3/4" (45 mm), visita https://u-tec.com/pages/store para solicitar el "ULTRALOQ Thick Door Kit". Paso 2 Mide para confirmar que el diametro de agujero es 2 ”...
  • Page 27 2. Instalación de Bolt y Cerrojo Paso 1 Instala Bolt en tu puerta. Asegúrate el UP símbolo hacia arriba. Nota: El perno está configurado inicialmente para un backset de 2 3/8 ". Puede ser ajustado a 2 3/4 " si es necesario.
  • Page 28 3. Instalación de ensamble Externo Paso 1 Manten el Cerrojo presionado y la cola del cilindro horizontal. Instala Ensamble Externo. Por favor instales la llave mecánica. Paso 2 El cable pasa por el orificio debajo del Cerrojo. cola del cilindro Cable Si tu puerta tiene un agujero de 1 ”...
  • Page 29 sin adaptador 4. Instalación de Placa de Montaje del Ensamble Interno Paso 1 Pasa el cable a través del orificio en la placa de montaje de ensamble. Paso 2 Fija la placa de montaje del ensamble interno al ensamble externo utilizando los tornillos D(x2). Tornillo D - 6 -...
  • Page 30 5. Instalación de Ensamble Interno Aviso: No instale las baterías antes de instalar el ensamble interior, de lo contrario el teclado no se encenderá. Paso 1 Remueve la tapa de baterías de Ensamble Interno. Paso 2 Inserte el conector del cable en la toma del conjunto interior. Cuando enchufe el conector, asegúrese de que el lado con recubrimiento blanco esté...
  • Page 31 Luego instala la cubierta de baterías. Reset Nota: Solo el código de programa en la tapa de la batería puede desbloquear la serie ULTRALOQ Bolt en el modo predeterminado de fábrica. Paso 3 Calibración de dirección: mantenga el perno desbloqueado y presione y mantenga presionado el número 5 hasta que...
  • Page 32 No instale el sensor de puerta en el tipo de puerta de metal que interfiera con el imán dentro del sensor de puerta (en este caso, el sensor de puerta se adhiere magnéticamente a la puerta de metal). El sensor de la puerta se puede instalar en la puerta de madera o en el tipo de puerta de metal que no interfiera con el sensor de la puerta (en este caso, el sensor de la puerta no se adherirá...

  • Page 33: Guía De Uso

    Botón ULTRALOQ Se usa para bloquear desde exterior, iluminar el teclado para entrada con código y confirmar operación anterior, etc. ULTRALOQ El botón tiene las siguientes funciones: Bloqueo con Confirma que se Ilumina el un toque desbloquea después de...
  • Page 34 Utilice la lengüeta de la batería para levantar y retirar las baterías de la caja de baterías. Compartimientos de Baterías Inserte 8 pilas alcalinas AA o pilas de litio U-tec. No se recomiendan baterías recargables u otras baterías. Nota: Inserte 8 baterías para iniciar la cerradura inteligente.
  • Page 35 2. Configuración de Cerradura Escanear el código QR para descargar la APP Paso 1 Escanea sobre el código QR para descargar la app, o busca ¨U home¨ en App Store(iOS) y Play Store(Android). Paso 2 Abre la app, registra cuenta de U home y ingresa con la cuenta.
  • Page 36 3. Uso de Tu Cerradura 3.1 Desbloqueo desde Exterior • Código de Usuario Entra código de 4-8 dígitos y apreta Botón ULTRALOQ para desbloquear. • Huella Digital Coloca tu huella en lector de huella digital para desbloquear. • Celular Usa tu celular para desbloquear. Por favor refiere a la guía en U home app.
  • Page 37 10 segundos hasta que escuche un pitido largo. y dos pitidos cortos. Tenga en cuenta que todos los datos se borrarán si restablece ULTRALOQ Bolt Fingerprint a la configuración predeterminada de fábrica. 3.5 Reemplazar Baterías Por favor usa 8 baterías alcalinas de alta calidad para reemplazamiento cuando las baterías se agotan.
  • Page 38 3.7 Teclado de Anti-espía La cerradura admite un código vago de hasta 16 dígitos. Simplemente ingrese cualquier código de hasta 16 dígitos o menos, siempre que se incluya secuencialmente el código correcto, podrá abrir la puerta. Ejemplo Código de Usuario: 123456 Códigos Vagos 1 2 3 4 5 6 X X X X X X...
  • Page 39 4. Guía de Programación de Modo Independiente Se recomienda utilizar la aplicación U home para programar tu cerradura. Si no tienes un teléfono inteligente o no quieres usar la aplicación, puedes usar las instrucciones de programación a continuación. Advertencia ¡El modo independiente NO está disponible después de que la cerradura ha sido registrado en app! Por favor resetea la cerradura a modo predeterminado de fábrica primero para programar la cerradura en Modo Independiente.
  • Page 40 Entra Código de Admin de 2 pitidos y se enciende 4-8 dígitos y apreta Entra Código de Admin de 2 pitidos y se enciende 4-8 dígitos y apreta Entra el código de Admin otra 2 pitidos y se enciende vez y apreta Apagan todas luces Éxito 4.3 Añadir Huella Digital en Modo Independiente...
  • Page 41 Administrador, Usuario normal y Usuario temporal? Propietario es la persona que posee ULTRALOQ Bolt  Fingerprint Max y la registra en la app U-tec originalmente. El propietario tiene todos los privilegios. El administrador siempre puede desbloquear mediante huella digital, código o app. El administrador puede agregar o eliminar administradores y usuarios, controlar todas las configuraciones...
  • Page 42 8. Cómo extender la vida útil de la batería de ULTRALOQ Bolt Fingerprint? Puedes deshabilitar la función Acceso Remoto a la Cerradura en la aplicación U-tec. Al desactivar esta función. la duración de la batería mejorará de modo significativo. La operación remota,el control inteligente como Alexa, el Asistente de Google, IFTTT, Inicio de Apple y las notificaciones...
  • Page 43 (www.u-tec.com/lock/Bolt_F_WiFi/guide). Para la guía de configuración de integración (como Alexa, etc.), verifique el código QR a la derecha (o visite: support.u-tec.com y luego elija "Funciona con" para ver el vídeo de la guía del usuario.) Manten Tus Registros FECHA CÓDIGO DE ADMINISTRADOR...
  • Page 44 © 2023 U-tec Group Inc. U-tec and ULTRALOQ brands and products are trademarked and protected under law in the United States. Unauthorized use is prohibited. ULTRALOQ is sub-brand of U-tec Group Inc.
