Contrel ELR-3BN Instruction Manual page 5

DATA e ORA
L'ELR-3BN gestisce un orologio datario che viene utilizzato per la
memorizzazione degli eventi.
COMANDI
Parametri a default
Reset MAX e LOG
Reset MAX
Reset LOG
Il menu comandi permette di eseguire operazioni saltuarie quali ripristino
impostazioni, azzeramento memoria eventi. Una volta selezionato il
comando desiderato, premere TEST per eseguirlo. Per annullare
l'esecuzione del comando selezionato, premere il tasto RESET.
Menu PASSWORD
La password serve per abilitare o sbloccare l'accesso al menu di
impostazione ed al menu comandi (RESET). Per i dispositivi nuovi di
fabbrica (default), la password è disabilitata e l'accesso è libero. Se
invece la password è stata abilitata ed impostata (0-9999), per ottenere
l'accesso bisogna prima inserire il relativo codice di accesso.
PASSWORD
Valore
Se impostato a 0, la gestione della password è disabilitata.

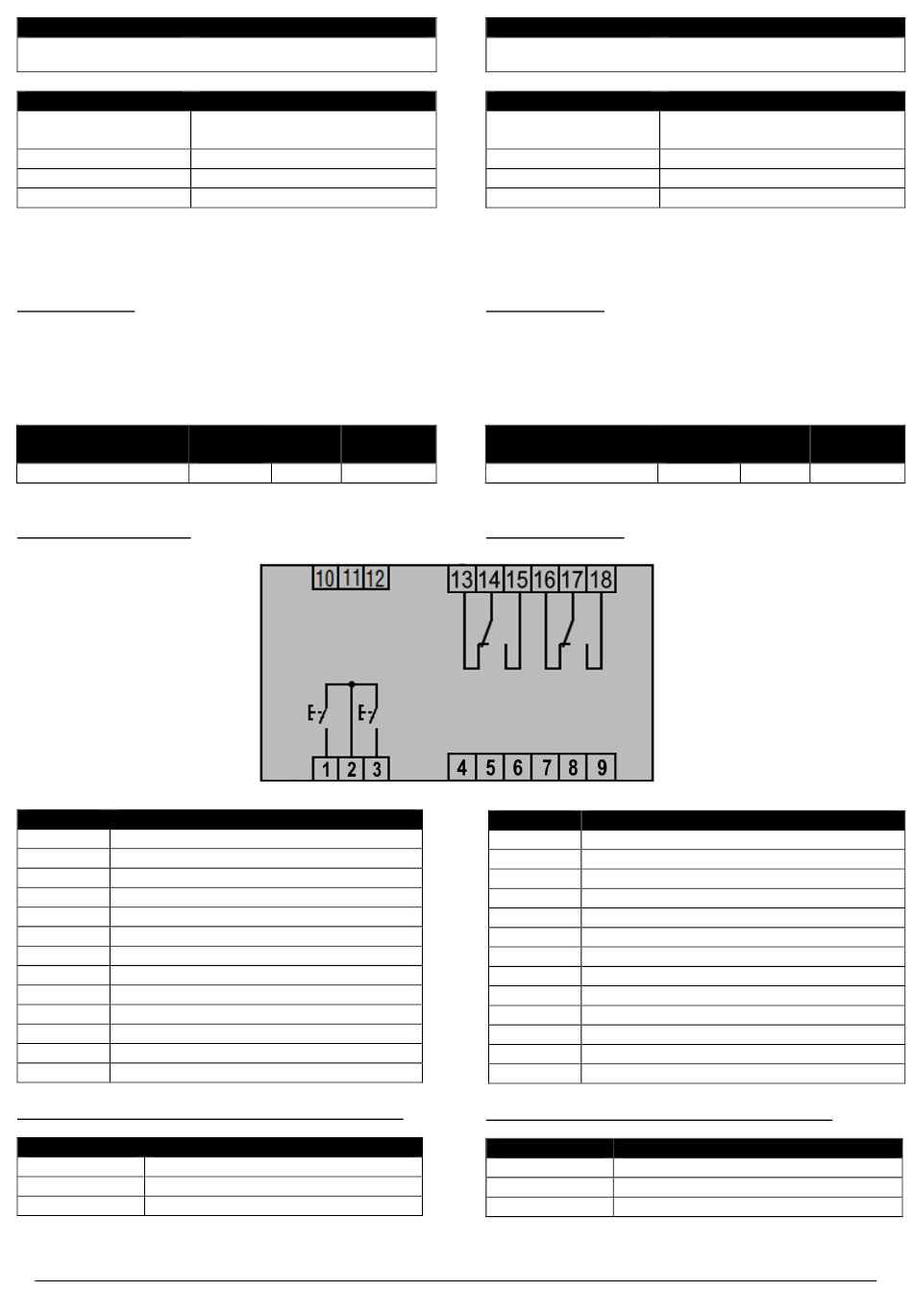

Morsettiere di connessione
N°
1 TEST a distanza
2 Comune ingressi digitali (COMUNE)
3 RESET a distanza
4...9 Ingressi per sensore corrente toroidale
10 Alimentazione ausiliaria (fase o neutro)
11 Non utilizzato
12 Alimentazione ausiliaria (neutro o fase)
13 Contatto di uscita TRIP (NC)
14 Contatto di uscita TRIP (COMUNE)
15 Contatto di uscita TRIP (NA)
16 Contatto di uscita ALARM (NC)
17 Contatto di uscita ALARM (COMUNE)
18 Contatto di uscita ALARM (NA)
Tipo di trasformatore toroidale in base alla corrente di soglia
Corrente
30mA CTB-2/22A, CTB-2/22B, CTB-2/35, CTB-2/60
>= 100mA
>= 500mA
Nota: Disponibili versioni di toroidi con livello sensibilità speciale.
Descrizione
Ripristina tutte le impostazioni ai valori di
default di fabbrica
Azzera i valori massimi e la lista eventi
Azzera i valori massimi
Azzera la lista eventi
Unità di
Default Range
misura
- 0 0-9999
Descrizione
Trasformatore toroidale
CTB-2/80, CTB-2/110
CTB-2/160, CTB-2/210
DATE and TIME
The ELR-3BN manages the time and date, that is used for the storage of
events.
COMMAND
Parameters to default
Reset MAX & LOG
Reset MAX
Reset LOG
The commands menu allows executing some occasional operations like
resetting, log events clearing. Once the required command has been
selected, press TEST to execute it. To cancel the command execution press
RESET key.
PASSWORD menu
The password is used to enable or lock to setting menu and command
menu (RESET). For new devices (factory default), the password
management is disabled and the access is free. If instead the password
has been enabled and defined (0-9999), then to get access, it's
necessary to enter the password first, specifyng the number code.
PASSWORD
Value
If set to 0, password management is disabled.
Terminals connection
N°
1
2
3
4...9
10
11
12
13
14
15
16
17
18
Toroidal current transformer type according to current
Current
30mA
>= 100mA
>= 500mA
Note: Versions of CTB-2 with special sensitivity level are available.
pag. 5 / 8
Description
All setup parameters are resetted to
factory default value
Clears the event list and max values
Clears the max values
Clears the event list
Unit of
Default
measure
-
Description
External TEST
Digital input (COMMON)
External RESET
Inputs toroidal current transformer
Auxiliary supply (neutral or phase)
Not used
Auxiliary supply (neutral or phase)
Output relay TRIP (NC)
Output relay TRIP (COMMON)
Output relay TRIP (NO)
Output relay ALARM (NC)
Output relay ALARM (COMMON)
Output relay ALARM (NO)
Toroidal trasformer
CTB-2/22A,CTB-2/22B, CTB-2/35, CTB-2/60
CTB-2/80, CTB-2/110
CTB-2/160, CTB-2/210
Range
0 0-9999
