ATTENZIONE!!!
• Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
• Questi strumenti devono essere installati da personale qualificato, nel
rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni
a persone o cose.
• Prima di qualsiasi intervento sullo strumento, togliere tensione dagli
ingressi di alimentazione e dalle uscite relè dove presenti.
• Il costruttore non si assume responsabilità in merito alla sicurezza
elettrica in caso di utilizzo improprio del dispositivo.
• I prodotti descritti in questo documento sono suscettibili in qualsiasi
momento di evoluzioni o di modifiche.
Descrizione
• Relè differenziale di terra Tipo B
• Misure in vero valore efficace (TRMS)
• 4 filtri misura (impostabile)
• Esecuzione modulare, 3 moduli per guida DIN
• Toroide esterno serie CTB-2
• Visualizzazione del valore della corrente differenziale, del valore della
componente alternata (CA) e continua (CC)
• Display LCD retroilluminato (verde, giallo, rosso)
• LED verde di segnalazione alimentazione (ON)
• LED giallo di segnalazione preallarme (ALARM)
• LED rosso di segnalazione intervento relè (TRIP)
• Pulsanti TEST e RESET sul fronte o chiusura contatto remoto
• 2 uscite relè
• Funzionamento con sicurezza positiva per ciascun relè (impostabile)
• Log eventi
• Porta di comunicazione RS-485 opzionale (protocollo Modbus RTU)
Display and LED functions
Grazie al display LCD, l'utente può visualizzare i valori della corrente
differenziale, delle componenti CA e CC, TRMS con filtro, valori MAX, THD,
Log eventi ed accedere alle impostazioni.
• Verde: corrente rilevata inferiore alla soglia impostata
• Giallo: rilevata corrente superiore alla soglia di ALARM ma inferiore alla
soglia TRIP
• Rosso:
- intervento del relè di TRIP per il superamento della I∆n impostata
- lettura valore fuori scala
- TEST, provoca l'intervento del relè
- circuito aperto del toroide esterno (o collegamento non corretto)

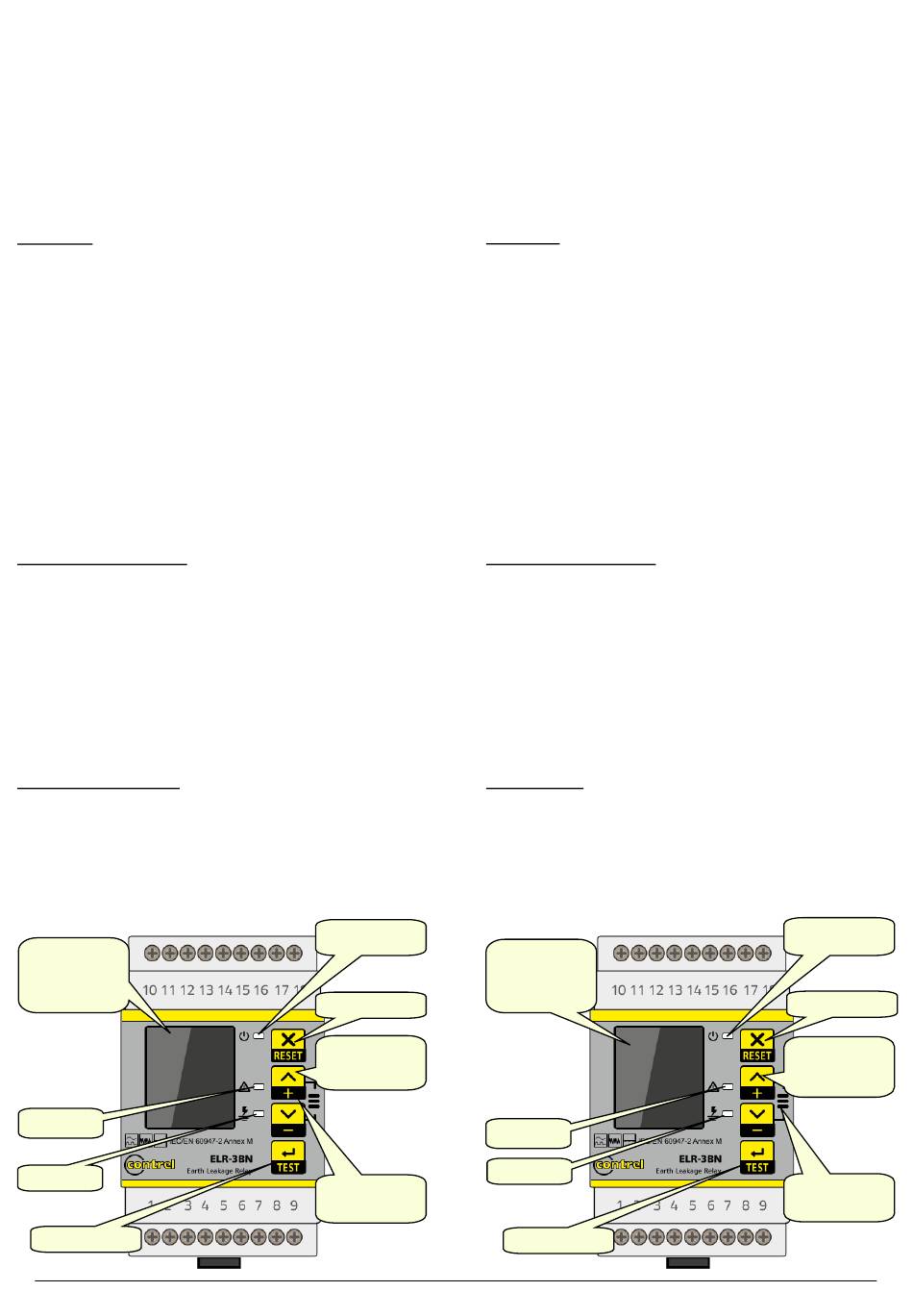

Funzione dei tasti frontali

Tasto RESET/ESC – Serve per il ripristino dei relè dopo l'intervento, per
uscire dal menu di impostazione.
Tasto TEST/ENTER – Provoca l'intervento dei relè e per confermare una
scelta.
Tasto SETUP – Serve per entrare nel menu di impostazione.
Tasti ▲e ▼– Servono per lo scorrimento fra le pagine video, per la
selezione tra le possibili scelte e per la modifica di impostazioni
(incremento/decremento).
Display LCD corrente di
dispersione, componenti AC
e DC, valore TRMS, valore
MAX, THD, LOG e
impostazioni
LED di ALARM
LED di TRIP
Pulsante TEST / ENTER
WARNING!
• Carefully read the manual before the installation or use.
• This device is to be installed by qualified personnel, complying to current
• Before any maintenance operation on the device, remove supply inputs.
• The manufacturer cannot be held responsible for electrical safety in case
• Products illustrated herein are subject to alteration and changes without
Description
• Type B Earth leakage relay
• Measuring in true effective value (TRMS)
• Third harmonic filtering (settable)
• Modular DIN-rail housing, 3 modules
• External residual current transfomer CTB-2 series
• Visualization instant leakage values, AC component value and
• Backlighted LCD display (green, yellow, red)
• Green power LED indicator (ON)
• Yellow prealarm LED indicator (ALARM)
• Red relay tripped LED indicator (TRIP)
• TEST and RESET by front button or remote contact
• 2 output relays
• Fail safe function for each relays (settable)
• Log tripped residual current
• RS-485 communication Modbus RTU protocol (optional)
Display and LED functions
Thanks to LCD display, the user can view very quickly the measurements
(instant leakage values, AC and DC components, filter TRMS, MAX values,
THD, harmonics), the Log trip events and can access to all settings.
• Green: detected current lower than threshold
• Yellow: detected current higher than ALARM threshold but lower than
• Red:

Front keyboard

RESET/ESC key – To reset the relay after tripping, used to exit from settings
menu.
TEST/ENTER key – Causes tripping of the relays, to confirm a choice.
SETUP keys – Used to enter into settings menu.
▲and ▼ keys – Used to switch between visualization modes,
to select among possible choices and to modify settings
(increment/decrement).
LED ON: indica la presenza
della tensione ausiliaria
leakage current, AC and DC
Pulsante RESET / ESC
Tasti ▲e ▼ usati
per lo scorrimento
fra le pagine
SETUP (▲e ▼) usato per
accedere al menu
impostazioni
pag. 2 / 8
standards, to avoid damages.
of improper use of the equipment.
prior notice.
DC component value
TRIP threshold
- detected current higher than TRIP threshold and relay activation
- current leakage read off scale
- TEST, causes tripping of the relay
- open residual current transformer circuit (or not right connected)
LCD display instant
component, TRMS values,
MAX, THD, LOG and
settings
LED ALARM
TRIP LED
TEST / ENTER pushbutton
LED ON: presence
of auxiliary supply
RESET / ESC pushbutton
▲and ▼keys used to
switch between
visualization,
to select choices
SETUP (▲and ▼ keys)
used to enter
menu settings
