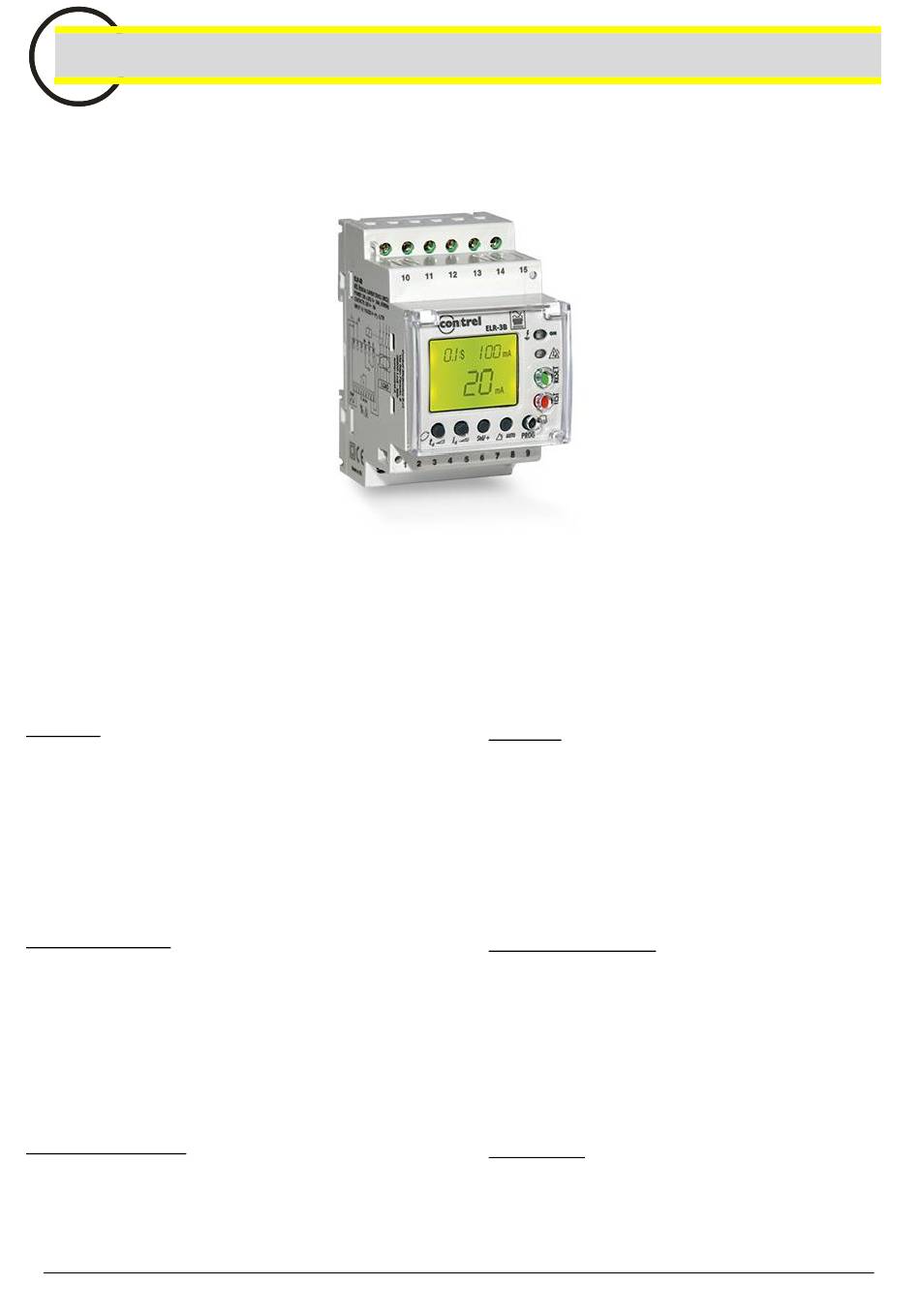

Contrel ELR-3B Instruction Manual

MANUALE OPERATIVO / INSTRUCTION MANUAL
IM4000-IU v1.6
ELR-3B / ELR-3B-10
Relè differenziale di terra Tipo B
ATTENZIONE!!!
• Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
• Questi strumenti devono essere installati da personale qualificato, nel
rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a
persone o cose.
• Prima di qualsiasi intervento sullo strumento, togliere tensione dagli ingressi di
alimentazione e dalle uscite relè dove presenti.
• Il costruttore non si assume responsabilità in merito alla sicurezza
caso di utilizzo improprio del dispositivo.
• I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche.
Descrizione

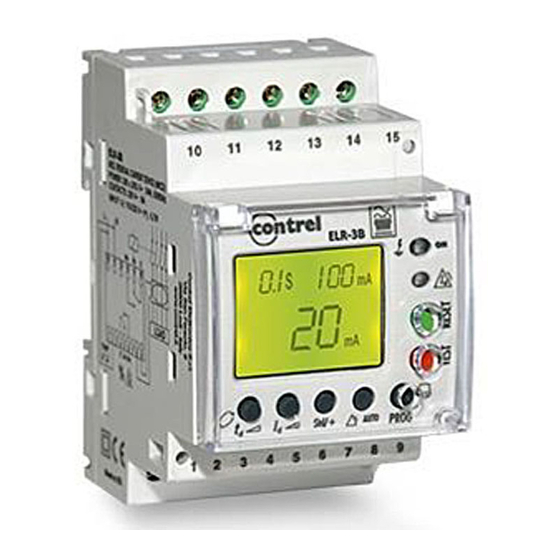

• Relè differenziale di terra tipo B
• Misure in vero valore efficace (TRMS)
• Esecuzione modulare, 3 moduli per guida DIN
• LED verde di segnalazione alimentazione (ON)
• Toroide esterno serie CTB
• Funzionamento con sicurezza positiva impostabile
• Visualizzazione della corrente differenziale
• Display LCD retroilluminato
• Pulsanti TEST e RESET sul fronte
• Due uscite indipendenti programmabili (allarme e pre-allarme)
Funzioni display e LED
Grazie al display LCD, l'utente può visualizzare la corrente differenziale, gli
allarmi e accedere alle impostazioni
• Verde: corrente rilevata inferiore alla soglia impostata
• Giallo: rilevata corrente superiore alla soglia di ALARM ma inferiore alla
soglia TRIP
• Rosso:
- intervento del relè di TRIP per il superamento della I∆n impostata
- circuito aperto del toroide esterno (o non collegato)
- lettura valore fuori scala
- TEST, provoca l'intervento del relè
Funzione dei tasti frontali
Tasto RESET – Per il ripristino del relè dopo l'intervento
Tasto TEST – Provoca l'intervento del relè
Tasto t – Serve per impostare il tempo di ritardo di intervento
d
Tasto I – Serve per impostare la corrente di guasto verso terra
d
Tasto Std/+ per 2 secondi – Sicurezza positiva attivata o disattivata sui
Relè di TRIP e ALARM
ELR-3B / ELR-3B-10
Type B Earth leakage relay
WARNING!
• Carefully read the manual before the installation or use.
• This device is to be installed by qualified personnel, complying to current
standards, to avoid damages.
• Before any maintenance operation on the device, remove supply inputs.
• The manufacturer cannot be held responsible for electrical safety in case of
improper use of the equipment.
elettrica in • Products illustrated herein are subject to alteration and changes without
prior notice.
Description
• Earth leakage relay type B
• True RMS
• Modular DIN-rail housing, 3 modules
• Green power LED indicator (ON)
• External residual current transfomer CTB series
• Fail safe function (settable)
• VIsualization of the differential current
• Backlighted LCD display
• On the front panel, TEST and RESET button
• Two indipendent progammable outputs (trip and prealarm)
Display and LED functions
Thanks to LCD display, the user can view very quickly the measurements,
the alarms and can access to all settings
• Green: detected current lower than threshold
• Yellow: detected current higher than ALARM threshold but lower than
TRIP threshold
• Red:
- detected current higher than ALARM threshold and relay activation
- open residual current transformer circuit (or not connected)
- current leakage readinf off scale
- TEST, causes tripping of the relay
Front keyboard
RESET key – To reset the relay after tripping
TEST key – Causes tripping of the relay
t key – Used to select the tripping delay time
d
I key – Used to select the fault current to earth
d
Std/+ key at least 2 seconds – Positive safety activated or deactivated on
TRIP and ALARM relays
pag. 1 / 8
