Summary of Contents for S.M.S.L PS100

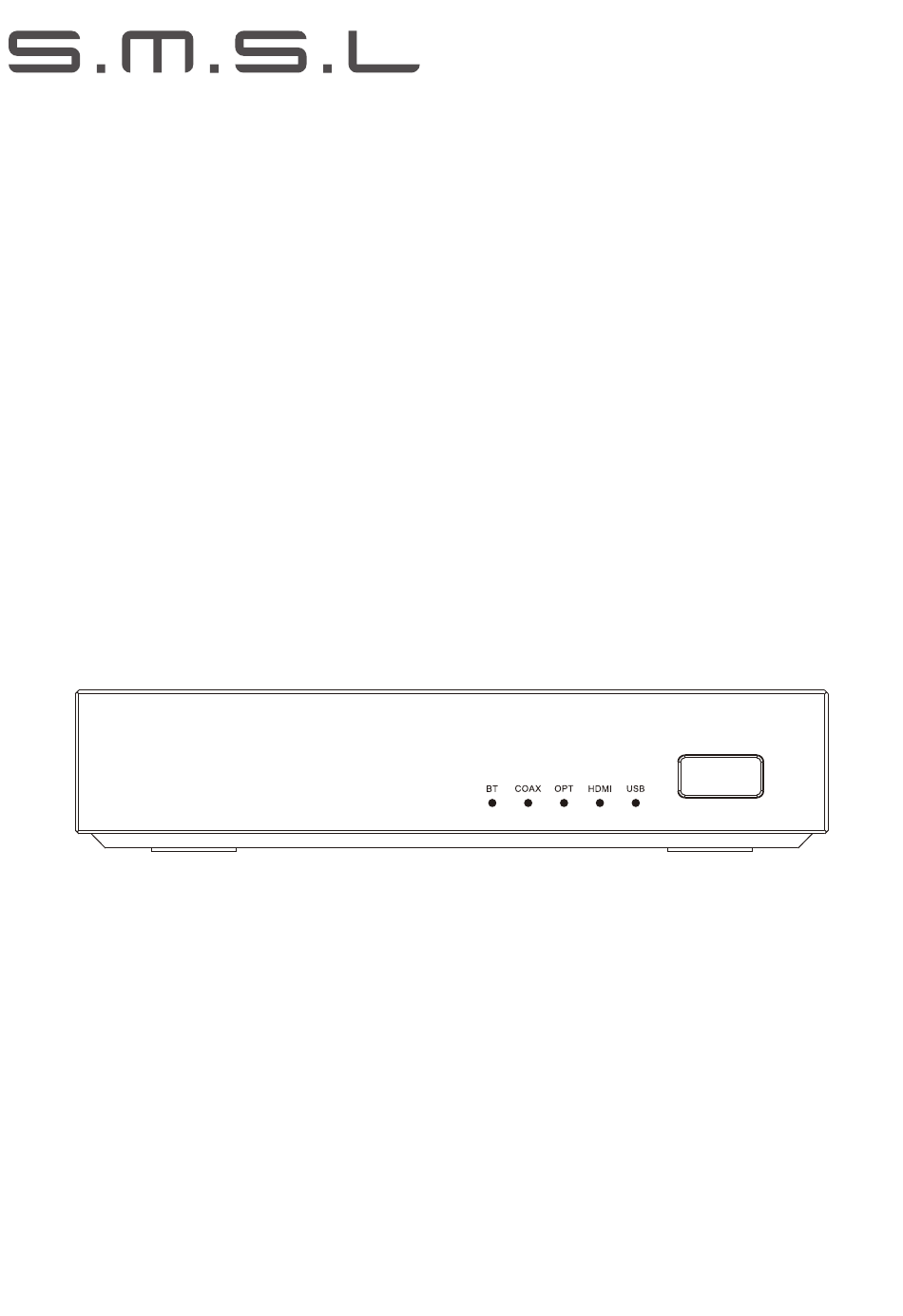

- Page 1 P S 100 使用说明书 http://smsl-audio.com/ 本说明书的内容可能会随版本更改,如有变动,恕不另行通知 Ver 1.0...
- Page 2 PS 100 技术参数 请将设备安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...
- Page 3 PS 100 产品特点 超小型设计， 并且支持蓝牙、 同轴、 光纤、 HDMI （ARC） 、 USB输入； 支持HDMI(ARC)音频回传功能， 用于连接电视的HDMI接口， 实 现对电视音频的输出； USB接口可以连接电脑或者手机， 提升音质; 光纤， 同轴最高支持到24bit/192kHz的信号输入； 内置独立的音频DAC芯片ES9023， 轻松提供不错的音频性能； 内置高性能电源系统, 使其仅使用USB接口供电就可以达到很 好性能! 功能介绍 按键 长按关闭电源， 短按打开电源。 短按切换输入源， 输入会在 “蓝牙、 同轴、 光纤、 HDMI音频、 USB” 之间切换。 注意:操作不能太快,以留给系统足够的响应时间!
- Page 4 PS 100 技术参数 输入接口 ........蓝牙、同轴、光纤、HDMI(ARC)、USB 输出电平.....................1.9Vrms THD+N................0.005%（-85dB) 动态范围....................96dB 信噪比....................98dB USB兼容性(免驱动).........Windows 7 / 8 / 8.1 / 10 / 11 Mac OS X10.6以上 、Linux 采样率 USB..........PCM 44.1kHz~48kHz 光纤/同轴..............44.1kHz~192kHz 消耗功率....................<2W 待机功耗..................<0.1W 体积...............105 x 22 x 80mm (WxHxD) 重量....................90g/0.20lbs 规格时有变更， 恕不另行通知。...
- Page 5 PS 100 部件介绍 6 11 蓝牙指示灯 USB输入 同轴指示灯 HDMI输入 光纤指示灯 光纤输入 HDMI指示灯 同轴输入 USB指示灯 单端线路输出 按键...
- Page 6 PS 10 0 通过HDMI连接到兼容ARC的电视 使用市售的HDMI缆线将兼容ARC的电视连接到本产品。 此连接 允许您播放电视或通过HDMI连接到电视的外部装置的音频。 还允许关联电视电源与本产品电源。 HDMI输入 TV(ARC)端口 HDMI (A RC) TV (A RC) HDMI 后面板 提示： 连接到电视上标有 “ARC” 或 “eARC/ARC” 的HDMI IN端口。 此 类标签表示该端口支持 “仅ARC” 或 “同时支持eARC和ARC” 。 如果连接到不支持ARC的端口， 则无法使用本产品的ARC输入功能。 对于此类连接， 请使用带有表明兼容ARC的HDMI标志的 HDMI缆线(19针)。 您可能需要更改电视上的设置， 请参见电 视的用户说明书。 本产品无法输出视频。 （ 意思是HDMI ARC ,不是HDMI。 支持 数字信号输入，...
- Page 7 P S 1 0 0 USER MANUAL http://smsl-audio.com/ The contents of this manual may be changed with the edition, and are subject to change without notice! Ver 1.0...
- Page 8 P S10 0 Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury.
- Page 9 P S10 0 Features Instructions for use Botton Hold the key to switch power OFF,press the key to switch power ON. Press the key to switch INPUTS between “BT , Optical , Coaxial , HDMI , USB”...
- Page 10 P S10 0 Specification Input ........BT / Optical / Coaxial / HDMI / USB Output Level..................1.9Vrms THD+N ................0.005%(-117dB) Dynamic range ..................96dB SNR ......................98dB USB compatibility ...........Windows 7 / 8 / 8.1 / 10 / 11 Mac OS X10.6 or Later / Linux Sampling rate USB ....
- Page 11 P S 100 Display Interface and Instructions 6 11 BT Indicator light USB Input Coaxial Indicator light HDMI input Optical Indicator light Optical input HDMI Indicator light Coaxial input USB Indicator light RCA output Botton...
- Page 12 P S100 Connect to an ARC compatible TV through HDMI Connect an ARC compatible TV to this product using a commercially available HDMI cable. This connection allows you to play audio from your TV or external devices connected to your TV through HDMI. It is also allowed to associate with the power supply of TV and this product.
