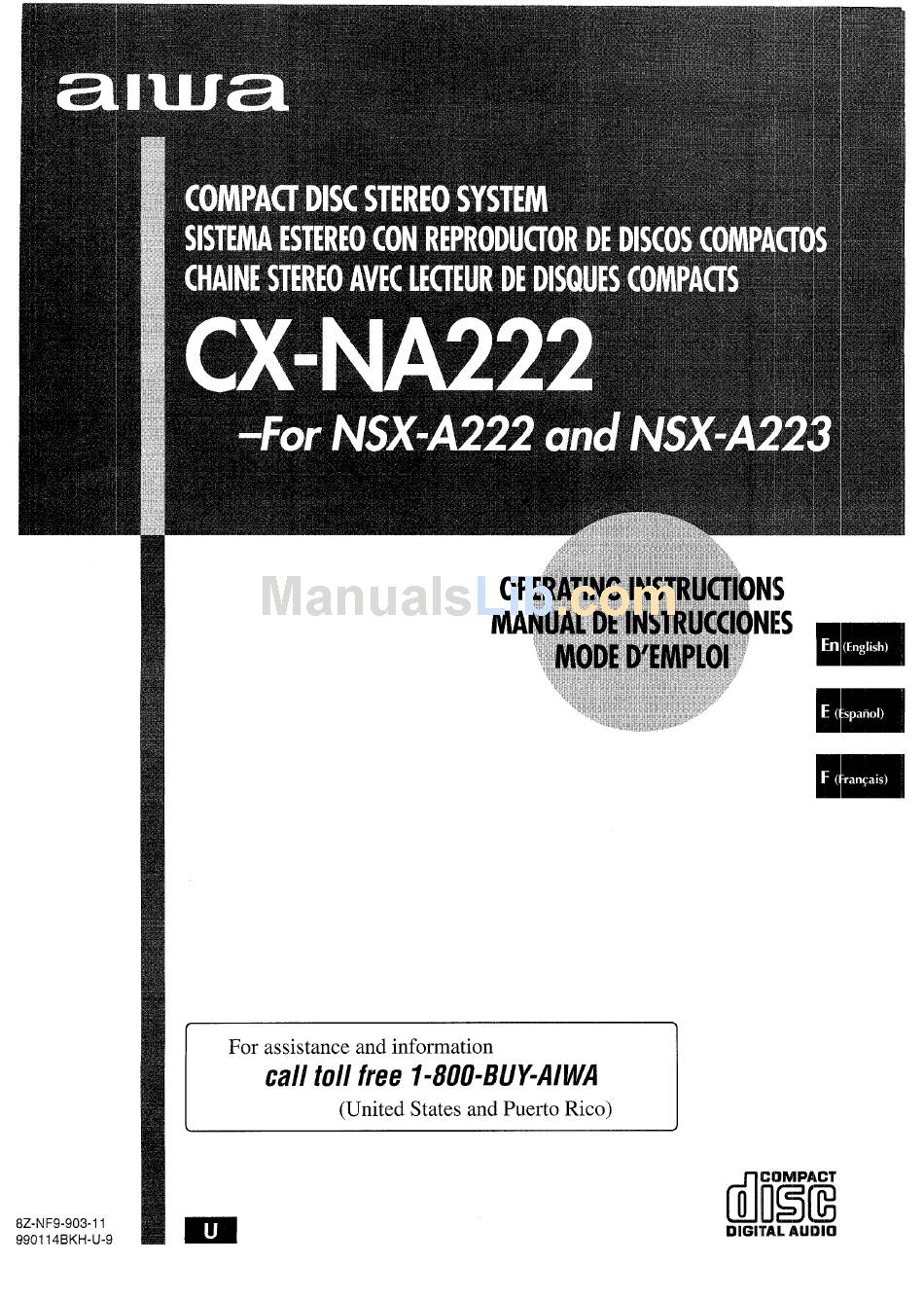

Aiwa CX-NA222 Operating Instructions Manual

For nsx-a222 and nsx-a223.
Hide thumbs

Advertisement

t
-1
For assistance and information
call toll free I=800=BUY=AIWA
(United States and Puerto Rico)
\
J
8Z-NF9-903-I 1
990114 BKH-U-9
mm
IilI!i3E!
DIGITAiL AUIDIO

Advertisement

   Related Manuals for Aiwa CX-NA222

   Summary of Contents for Aiwa CX-NA222

  • Page 1

    For assistance and information 8Z-NF9-903-I 1 990114 BKH-U-9 call toll free I=800=BUY=AIWA (United States and Puerto Rico) IilI!i3E! DIGITAiL AUIDIO...

  • Page 2

    For your convenience, record the model number and serial number (you will find them on the rear of your set) in the space provided below. Please refer to them when you contact your Aiwa dealer in case of difficulty. Model No.

  • Page 3

    Extension cord — To help prevent electric shock, do not use a pc,larized AC power plug with an extension cord, receptacle, or other outlet unless the polarized plug can be completely inserted to prevent exposure of the blades of the plug, When not in use —...

  • Page 4

    Check your system and accessories CX-NA222 Compact disc stereo cassette receiver SX-NA332 Front speakers CX-NA222 Compact disc stereo cassette receiver SX-NA335 Front speakers SX-R275 Surround speakers Remote control AM antenna Operating Instructions, etc Optional SX-R275 Surround speakers are available with the NSX-A222,...

  • Page 5

    3 Connect the supplied antennas, Connect the FM antenna to FM 75 Q terminals and the AM antenna to AM LOOP terminals AM antenna 4 Connect the AC cord an AC outlet. The game Demo will begin when the AC cord is plugged into an AC outlet, See page 7 “Game Demo”...

  • Page 6

    Inserting batteries Detach the battery cover on the rear of the remote control and insert two R6 (size AA) batteries. When to replace the batteries The maximum operational distance between the remote control and the sensor on the main unit should be approximately 5 meters (16 feet).

  • Page 7

    When the AC cord is connected, the display demonstrates the game Demo. When the power is turned on, the game Demo is overridden by the operation display, When the power is turned off, the game Demo is restored. To start or end game Demo Press * when the power is off, the game Demo will begin.

  • Page 8

    PHONES This unit provides the following three different equalization curves. ROCK: Powerful sound emphasizing treble and bass POP: More presence in the vocals and midrange CLASSIC: Enriched sound with heavy bass and fine treble. CLASSIC. Press one of ROCK, POP or The selected equalization mode is displayed.

  • Page 9

    7 Press TUNER BAND repeatedly desired band. ~FM— When TUNER BAND is pressed while the power is off, the power is turned on directly. To select a band with the remote control Press BAND while pressing SHIFT. 2 Press << DOWN or - UP to select a station.

  • Page 10

    CD EDIT CHECK CLOSE LOADING DISCS Press CD, then press A OPEN/CLOSE disc compartment. Load disc(s) with the label side dav one or two discs, place the discs on tray 1 and 2. To dav three discs, press DISC CHANGE to rotate the trays after placing two discs.

  • Page 11

    Use the remote control. RANDOM play All the tracks on the selected disc or all the discs can be played randomly. REPEAT play A single disc or all the discs can be played repeatedly. Press lRANDOM/REPEAT while pressing Each time it is pressed, the function can be selected cyclically, RANIDOM play —...

  • Page 12

    This section explains how to record from the tuner, CD player, or external equipment. Preparation Use Type I (normal) tapes only. Set the tape to the point where recording will start. Note that recording is done on only one side of the tape. Insert the tape to be recorded on into deck 2.

  • Page 13

    Set the tape to the point where recording will start. Note that recording is done on only one side of the tape. Press TAPE. Insert the original tape into deck 1 and the tape to be recorded on into deck 2. Insert the tapes with the sides to be played back or recorded on facing out from the unit.

  • Page 14

    _...’ ... ; The Al edit recording function enables CD recording without worrying about tape length and track length. inserted, the unit automatically calculates the total track length. If necessary, the order of tracks is rearranged so that no track is cut short.

  • Page 15

    In the programmed edit recording function the tracks can be programmed while checking the remaining time on each side of the tape, The programmed edit recording will not start from a point halfway in the tape. The tape must be recorded on from the beginning of either side.

  • Page 16

    The clock is displayed. (The “:” between the hours and minutes flashes.) When the power cord is plugged into an AC outlet for the first time after purchase or when the clock setting is canceled due to a power failure, the entire clock display flashes.

  • Page 17

    ““~heunit can be turned on at a specified time every day with the built-in timer. Preparation Make sure the clock is set correctly. Press one of the function buttons to select a source. If TUNER BAND is pressed, the band cannot be selected in this step.

  • Page 18

    VIDEO/AUX L jack. When connecting a turntable Use an Aiwa turntable equipped with a built-in equalizer amplifier. This unit can output CD digital sound signals through this jack. Use an optical cable to connect digital audio equipment (DAT deck, MD recorder, etc.).

  • Page 19

    C)ccasional care and maintenance of the unit and the software are neecled to optimize the performance of your unit. To clean the cabinet Use a soft and dry cloth. If the surfaces are extremely dirty, use a soft cloth lightly moistened with mild detergent solution.

  • Page 20

    Main unit CX-NA222 FM tuner section Tuning range 87.5 MHz tO 108 MHz Usable sensivity (IHF) 13.2 dBf Antenna terminals ohms (unbalanced) AM tuner section Tuning range kHz to 1710 kHz (1O kHz to 1602 kHz (9 kHz step) Usable sensitivity...

  • Page 22

    (Ios encontrara en el panel trasero de su aparato) en el espacio suministrado m~s abajo. Mencionelos cuando se ponga en contacto con su concesionario Aiwa en caso de tener dificultades, N.” de modelo N.” de serie (N.” de Iote)

  • Page 23

    Cable de alimentacion de CA - Cuando desconecte el cable de alimentacion de CA, sujete la clavija de alimentacion de CA y tire de ells. No tire del propio cable. - Nunca maneje la clavija de alimentacion de CA con Ias manes mojadas porque podria producirse un incendio o una sacudida electrica.

  • Page 24

    Compruebe su sistema y Ios accesorios CX-NA222 Sintonizador, ampiificador, reproductor de discos compactos estereo SX-NA332 Altavoces delanteros CX-NA222 Sintonizador, amplificador, reproductor de discos compactos estereo SX-NA335 Altavoces delanteros SX-R275 Altavoces de sonido ambiental Antena de AM Control remoto Manual de instrucciones, etc.

  • Page 25

    3 Conecte Ias antenas suministradas. Conecte la antena de FM a Ios terminals de AM a Ios terminals AM LOOP. Antena de AM 4 Conecte el cable de alimentacion toma de CA. La demostracion del juego empezara cuando ei cable de CA se enchufe en una toma de CA.

  • Page 26

    Insertion de las pilas Quite la tapa de Ias pilas, ubicada en la parte trasera del control remoto, e inserte dos pitas R6 (tamafio AA). Cuando reemplazar Ias pilas La distancia maxima de operation entre el control remoto y el sensor de sehales de la unidad principal debera ser de 5 metros aproximadamente.

  • Page 27

    Cuando se conecte el cable de alimentacion visual izador hara una demostracion conecte la a[imentacion, la demostracion del juego sera anulada por la visualization de la operation. Cuando se desconecte la alirnentacion, la demostracion del juego se repondra. Para iniciar o detener la demostracion Pulse >...

  • Page 28

    GRAPHIC EQUALIZER (ROCK,POP,CLASSIC) Esta unidad ofrece Ias tres curvas de ecualizacion diferentes siguientes: ROCK: Sonido potente que realza Ios agudos y Ios graves. POP: Mas presencia en Ias votes y en la gama de registro medio. CLASSIC: Sonido enriquecido con graves profundos y agudos fines. Pulse un ROCK, POP o CLASSIC.

  • Page 29

    Pulse repetidamente TUNER seleccionar la banda deseada. FM — Cuando se pulse TUNER BAND mientras la alimentacion este desconectada, la alimentacion se conectara directamente. Para seleccionar una banda con el control remoto Pulse BAND mientras pulsa SHIFT. Pulse + DOWN o W UP para seleccionar una emisoram Cada vez que pulse el boton, la frecuencia cambiara.

  • Page 30

    CD EDIT CHECK CLOSE INTRODUCTION DE DISCOS Pulse CD, y Iuego pulse A OPEN/CLOSE ei compartimiento de Ios discos. Introduzca el(los) disco(s) con el Iado de la etiqueta hacia arriba. Para rer.woducir uno o dos discos, ponga Ios discos en Ias bandejas 1 y 2.

  • Page 31

    ,’ REPRODUCCION ALEATORIA/REPETITION DE REPRODUCTION Utilice el control remoto, Reproduction aleatoria Todas Ias canciones del disco seieccionado o de todos 10sdiscos podran reproducirse aleatoriamente. Repetition de reproduction Un solo disco o todos ellos podran reproducirse repetidamente. Pulse RANDOM/REPEAT mientras pulsa SHIFT. Cada vez que 10 pulse, la funcion podra ser seleccionada c(clicamente.

  • Page 32

    Esta seccion explica como grabar del sintonizador, reproductor de discos compactos o de equipos exteriors. Preparation Utilice solamente cintas tipo I (normales) Bobine la cinta hasta el punto donde vaya a empezar la grabacirh Tenga en cuenta que la grabacion solo se realiza en una cara de la cinta.

  • Page 33

    II ponga la cinta en el punto donde vaya a empezar la grabacion. u Tenga en cuenta que la grabacion solo se realiza en una cara de la cinta. Pulse TAPE. Inserte la cinta original en la platina 1 y la cinta que vaya a grabar en la platina 2.

  • Page 34

    La funcion de grabacion con edition Al permite grabar discos compactos sin preocuparse de la duration de la cinta y de Ias canciones. Cuando se inserte un disco compacto, la unidad calculara automaticamente la duration total de Ias canciones. En caso de ser necesario, el orden de Ias canciones se cambiara para que ninguna cancion quede cortada.

  • Page 35

    En la funcion de grabacion con edition canciones pueden programarse mientras se comprueba el tiempo restante de cada cara de la cinta. La grabacion con edition programada no empezara desde un punto ubicado en medio de la cinta. La cinta debera grabarse desde el principio de una de Ias caras.

  • Page 36

    El reloj se visualiza. (“:” entre Ias horas y Ios minutes parpadeara.) Cuando el cable de alimentacion se enchufe en una toma de CA por primera vez despues de haber adquirido el aparato o cuando el ajuste del reloj se cancele debido a un fallo en la alimentacion, toda la visualization del reloj parpadeara.

  • Page 37

    La unidad podra encenderse a la hors especificada todos Ios alias gracias al temporizador incorporado. Preparation Asegurese de que la hors del reloj sea corrects. 1 Pulse uno de Ios botones seleccionar una fuente. se pulsa el boton TUNER BAND, la banda no podra seleccionarse en este paso.

  • Page 38

    Los cables de conexion no han sido suministrados. Obtenga Ios cables de conexion necesarios. Consulte con su concesionario AIWA en cuanto al equipo optional. Esta unidad puede introducer serlales de sonido analogico a traves de estas tomas.

  • Page 39

    El mantenimiento y el cuidado ocasional de la unidad y del software resultan necesarios para optimizar Ias prestaciones de su unidad, Para Iimpiar la caja Utilice un pafio blando y seco. Si Ias superficies estan muy sucias, utilice un paho suave humedecido un poco en una solution de detergence suave.

  • Page 40

    Unidad principal CX-NA222 Seccion del sintonizador Gamade sintonizacion 87,5 MHz a 108 MHz 13,2 dBf Sensibilidad fitil (IHF) 75 ohmios (desequilibrada) Terminals de antena Seccion del sintonizador de AM ---, Gama sintonizacion 53(J KHz kHz) 531 kHz a 1802 kHz (pasos de 9...

  • Page 42

    Pour plus de commodite, rioter Ie numero de modele et Ie numero de serie (ces numeros se trouvent au dos de I’appareil) clans Ies cases ci-dessous. Priere de mentioner contacte un distributeur Aiwa en cas de difficult. Node modele I Node serie (NOde lot)

  • Page 43

    Cordon d’alimentation secteur - Pour debrancher Ie cordon d’alimentation secteur, Ie tirer par sa fiche. Ne pas tirer sur Ie cordon proprement alit. - Ne jamais tenir la fiche d’alimentation secteur avec Ies mains mouillees, cela pourrait se traduire par un court-circuit ou un choc electrique.

  • Page 44

    Contr61er la chalne et Ies accessoires. I NSX-A222 I CX-NA222 Recepteur magnetocassette compacts stereo SX-NA332 Enceintes avant I’iRiia CX-NA222 Recepteur magnetocassette compacts stereo SX-NA335 Enceintes avant SX-R275 Enceintes surround Telecommande Antenne AM Mode d’emploi, etc Les enceintes surround SX-R275 optionnelles sent foumies avec la chafrre NSX-A222.

  • Page 45

    Connecter Ies antennes fournies. Connecter I’antenne FM aux bornes FM 75 Q et I’antenne AM aux bornes AM LOOP. Antenne AM Brancher Ie cordon secteur courant. Le jeu Demo demarre quand on branche Ie cordon secteur a une prise de courant. Pour plus de details, voir la partie “Demonstration de jeu”, page 7.

  • Page 46

    Mise en place des piles Enlever Ie couvercle des piles du dos de la telecommande et mettre deux piles R6 (taille AA) en place, Quand remplacer Ies piles La distance maximale de fonctionnement de la telecommande entre cette derniere et Ie capteur situe sur I’appareil principal doit &re d’environ cinq metres.

  • Page 47

    CMand on branche Ie cordon secteur, la demonstration de jeu apparalt sur la fenetre d’affichage. Lors de la mise sous tension, la demonstration de jeu est remplacee par I’affichage d’operation. Quand I’alimentation est toupee, la demonstration de jeu est retablie. Pour demarrer ou arr~ter le jeu Demo Appuyer sur E quand I’appareil est hors tension;...

  • Page 48

    GRAPHIC EQUALIZER (ROCK,POP,CLASSIC) PHONES —. —-.’ Cet appareil possede Ies trois courbes d’egalisation differences suivantes. ROCK: Son puissant accentuant Ies aigus et Ies graves POP: Presence accrue des parties vocales et de la gamme moyenne CLASSIC: Son enrichi par des graves puissants et des aigus fins Appuyer sur une des touches ROCK, POP ou CLASSIC.

  • Page 49

    Appuyer sur TUNER BAND & plusieurs reprises pour selectionner la gamme souhaitee. Quand on appuie sur TUNER BAND alors que I’alimentation est toupee, I’appareil est mis sous tension directement. Pour selectionrrer une gamme avec la telecommande Appuyer sur BAND tout en appuyant sur SHIFT, Appuyer <...

  • Page 50

    LECTUREl!4@ *l~SOMPACTS CD EDIT CHECK Appuyer sur CD, puis appuyer sur A OPEN/CLOSE pour ouvrir Ie compartment a disques. Mettre Ie(s) disque(s) en place avec I’etiquette en haut. Pour Iire un ou deux disaues, mettre Ies disques sur Ies plateaux 1 et 2. Pour Iire trois disaues, appuyer sur DISC CHANGE pour faire tourner Ies plateaux apres avoir mis deux disques en place.

  • Page 51

    Utiliser la telecommande. Lecture aleatoire Toutes Ies plages du disque selectionne ou tous Ies disques peuvent &re Iues clans un ordre aleatoire. Lecture repetee Un seul disque ou tous Ies disques peuvent &re Ius a plusieurs reprises, Appuyer sur RANDOM/REPEAT tout en appuyant SHIFT.

  • Page 52

    Cette partie explique comment enregistrer a partir du tuner, du Iecteur de disques compacts ou d’un appareil externe. Preparation Utiliser seulement des cassettes de type I (normales). Bobiner la cassette jusqu’a I’endroit ou on veut demarrer I’enregistrement. Remarquer que I’enregistrement n’est fait que sur une face de la cassette.

  • Page 53

    Bobiner la cassette jusqu’a I’endroit ou on veut demarrer I’enregistrement. Remarquer que I’enregistrement n’est fait que sur une face de la cassette. Appuyer sur TAPE. Inserer la cassette originale clans la platine 1 et la cassette a enregistrer clans la platine 2, Inserer chaque cassette avec la face a Iire ou a enregistrer orientee vers I’exterieur de I’appareil, sur TAPE DECK 1/2 pour selectionner...

  • Page 54

    ..-—.----- MIJ1-TI .IC)G ,. ,,, , ,,.,,, ,,—. — –, ,---- La fonction enregistrement avec montage et calcul du temps permet d’enregistrer a partir de disques compacts saris se preoccuper de la duree de la cassette et des durees des plages. Quand on met un disque compact en place, I’appareil calcule automatiquement la duree totale des plages, Si necessaire,...

  • Page 55

    La fonction enregistrement avec montage programme permet de programmer \es plages tout en contr61ant Ie temps restant sur chaque face de la cassette. L’enregistrement avec montage programme ne demarrera pas a un point situe au milieu d’une face. La cassette doit etre enregistree a partir du debut d’une de ses faces.

  • Page 56

    J,, __ _—’},, J-—_ ‘--- Ilhorloge est affichee. (Le signe “:” entre Ies heures et [es minutes clignote. ) Lors du premier branchement du cordon secteura une prise de courant apres I’achat ou quand Ie reglage de I’horloge est annule du fait d’une interruption d’alimentation, la totalite de I’affichage de I’horloge clignote.

  • Page 57

    Avec la minuterie integree, [’appareil peut etre mis sous tension chaque jour a I’heure specifiee, Preparation S’assurer que I’horloge est reglee correctement. Appuyer sur une des touches de fonction pour selectionner une source. Si on appuie sur TUNER BAND] la gamme ne peut pas 6tre selectionnee a cette etape.

  • Page 58

    VIDEO/AUX L. Pour connecter un tourne-disque Utiliser u n tourne-disque AiWa muni d’un amplificateur a egaliseur integre. Cet appareil peut sortir Ies signaux sonores numeriques de disque compact par cette prise. Utiliser un cable optique pour connecter un appareil audio numr5rique (platine DAT,enregistreur de minidisque, etc.).

  • Page 59

    Un entretien et des soins reguliers de I’appareil et des disques et cassettes sent necessaires pour assurer un fonctionnement optimal. Nettoyage du coffret Utiliser un chiffon doux et sec. Si I’appareil est extr6mement sale, utilser un chiffon doux Iegerement imbibe d’une solution detergence deuce. Afin de ne pas alterer Ie fini de I’appareil, ne pas utiliser de solvants forts, tels que de I’alcool, de la benzine ou du diluant.

  • Page 60

    Appareil principal CX-NA222 Partie tuner FM Plaged’accord 87,5 Mtlz a 108 MHz Sensibilityutile (IHF) 13,2 Bornes d’antenne 75 ohms (asymetnque) Partie tuner AM Plage d’eccord 530 kHz A 1710 kHz (par pas de 10 kHz) 531 kHz a 1602 kHz (par pas de 9...

  • Page 64

    CLEAR ,,, ,,, ...,,, ,,, ,... 7-16 EPREsET ...7.ll VOL(A,V) ... 7 @ POWER ... 6 @ FUNCTION ...,,, ,,, ,,, ... 6 (United States and Puerto Rico) .,,,’ ‘ ... Page/Pagina/Page ... 10,14,16 ...m ...m ... 11 7-10,12,16,17 AIWA CO.,LTD.
