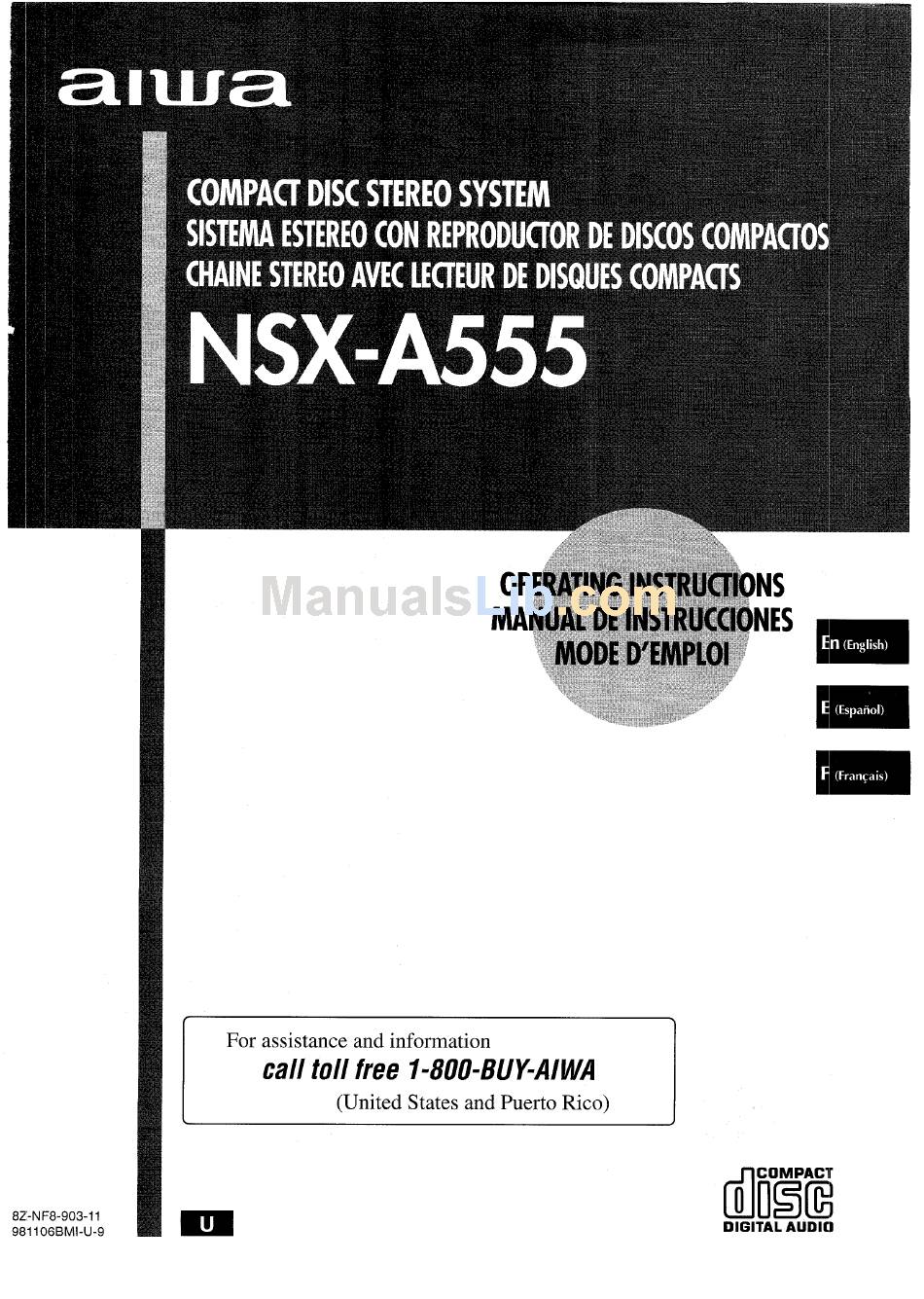

  • Page 1 For assistance and information 8Z-NF8-903-11 981106 BMI-U-9 call toll free I-800-BUY-AIWA (United States and Puerto Rico) dl!i!!i DIGITAL AUDIO...
  • Page 2 For your convenience, record the model number and serial number (you will find them on the rear of your set) in the space provided below. Please refer to them when you contact your Aiwa dealer in case of difficulty. Model No.
  • Page 3 Extension cord — To help prevent electric shock, do not use a polarized AC power plug with an extension cord, receptacle, or other outlet unless the polarized plug can be completely inserted to prevent exposure of the blades of the plug. When not in use —...

  • Page 4: Connections

    Check your system and accessories Ksxsx51 CX-NA555 Compact disc stereo cassette receiver SX-WNA555 Front speakers Remote control AM antenna Operating Instructions, etc Before connecting the AC cord The rated voltage of your unit shown on the rear panel is 120 V AC. Check that the rated voltage matches your local voltage.
  • Page 5 Connect the supplied antennas. Connect the FM antenna to FM 75 Q terminals and the AM antenna to AM LOOP terminals. FM antenna Connect the AC cord to an AC outlet. ~ The game Demo will begin when the AC cord is plugged into an AC outlet.

  • Page 6: Remote Control

    Inserting batteries Detach the battery cover on the rear of the remote control and insert two R6 (size AA) batteries. When to replace the batteries The maximum operational distance between the remote control and the sensor on the main unit should be approximately 5 meters (16 feet).

  • Page 7: Setting Power Economizing Mode

    ,=— -.— Setting this unit to power economizing mode reduces power consumption as follows. * When the power is turned off, all the display lights turn off. However, if the clock is not set, the game Demo (page 8) will begin when the power is turned off.
  • Page 8 When the AC cord is plugged into an AC outlet for the first time after purchase, the game Demo will begin in the display. When the power is turned on, the game Demo will end. When the power is turned off, the game Demo will begin again. Until the clock is set, the game Demo will begin whenever the power is turned off.
  • Page 9 Turn VOLUME on the main unit, or press VOL on the remote control. The volume level is displayed as a number from O to MAX (50). The volume level is automatically set to 20 when the power is turned off with the volume level set to 21 or more. The T-BASS system enhances the realism of low-frequency sound.
  • Page 10 Press TUNER BAND repeatedly desired band. When TUNER BAND is pressed while the power is off, the power is turned on directly. To select a band with the remote control Press BAND while pressing SHIFT. or * UP to select a station. Press DOWN Each time the button is pressed, the frequency changes.
  • Page 11 \ ._ Deck 1 This unit is designed for optimal playback (normal) tapes. Press TAPE and press A PUSH EJECT to open the cassette holder. A PUSH EJECT Insert a tape with the exposed side down. Push the cassette holder to close. Press >...
  • Page 12 CD EDIT/CHECK b— ;’ MULTI LOADING DISCS Press CD, then press 4 OPEN/CLOSE disc compartment, Load disc(s) with the label side To play one or two discs, place the discs on tray 1 and 2, To play three discs, press DISC CHANGE to rotate the trays after placing two discs.
  • Page 13 “; .--...+” “ “a -,.,,.. $,,, ,.., ,“ 0’ RAiiDOM’”/iiEPEAT PLAY Use the remote control. RANDOM play All the tracks on the selected disc or all the discs can be played randomly. REPEAT play A single disc or all the discs can be played repeatedly, Press RANDOM/REPEAT while pressing SHIFT .
  • Page 14 This section explains how to record from the tuner, CD player, or external equipment. /-;. _._— Preparation Use Type I (normal) tapes only. Set the tape to the point where recording will start. Note that recording is done on only one side of the tape. Insert the tape to be recorded on into deck 2.
  • Page 15 –.+ /&.-–—— Set the tape to the point where recording will start. Note that recording will be done on one side of the tape only. Press TAPE. Insert the original tape into deck 1 and the tape to be recorded on into deck 2. Insert the tapes with the sides to be played back or recorded on facing out from the unit.
  • Page 16 The Al edit recording function enables worrying about tape length and track length. inserted, the unit automatically calculates the total track length. If necessary, the order of tracks is rearranged so that no track is cut short. (Al: Artificial Intelligence) Al edit recording will not start from a point halfway into the tape.
  • Page 17 In the programmed edit recording function the tracks can be programmed while checking the remaining time on each side of the tape. The programmed edit recording will not starl from a point halfway in the tape. The tape must be recorded on from the beginning of either side.
  • Page 18 .-.. — ;c——– ——––- The clock is displayed. (The “:” between the hours and minutes flashes.) When the power cord is plugged into an AC outlet for the first time after purchase or when the clock setting is canceled due to a power failure, the entire clock display flashes.
  • Page 19 The unit can be turned on at a specified time every day with the built-in timer. Preparation Make sure the clock is set correctly. Press one of the function buttons to select a source. If TUNER BAND is pressed, the band cannot be selected in this step.
  • Page 20 VIDEO/AUX L jack. When connecting a turntable Use an Aiwa turntable equipped with a built-in equalizer amplifier. This unit can output CD digital sound signals through this jack. Use an optical cable to connect digital audio equipment (DAT deck, MD recorder, etc.).
  • Page 21 Occasional care and maintenance of the unit and the software are needed to optimize the performance of your unit. To clean the cabinet Use a soft and dry cloth. If the surfaces are extremely dirty, use a soft cloth lightly moistened with mild detergent solution.
  • Page 22 Main unit CX-NA555 FM tuner section Tuning range 87.5 tvIFlz Usable serrsivity (IHF) 13.2 dBf Antenna lerminals 75 ohms (unbalanced) AM tuner section Tuning range kHz to 1710 kHz (10 kHz step) 531 kHz to 1602 kHz (9 kHz step) Usabla sensitivity 350 pVlm Antenna...
  • Page 24 (Ice encontrara en el panel trasero de su aparato) en el espacio swninistrado mas abajo. Mencionelos cuando se ponga en contacto con su concesionario Aiwa en caso de tener dificultade$. N.” de serie (N.” de Iote) N.” de modelo...
  • Page 25 Cable de alimentacion de CA - Cuando desconecte el cable de alimentacion de CA, sujete la clavija de alimentacion de CA y tire de ells. No tire del propio cable. - Nunca maneje la clavija de alimentacion manes mojadas porque podrfa producirse un incendio o una sacudida electrica.
  • Page 26 Compruebe su sistema y Ios accesorios. CX-NA555 Sintonizador, am~lificador, reproductor de discos compactos estereo SX-WNA555 Altavoces delanteros Cent rol remoto Antena de AM Manual de instrucciones, etc. Antes de conectar el cable de CA La tensiorl nominal de su unidad, mostrada en el panel trasero, es de 120 V CA.
  • Page 27 3 Conecte Ias antenas suministradas. Conecte la antena de FM a Ios terminals AM a Ios terminals AM LOOP. Antena de FM 4 Conecte el cable de CA a una toma de CA. La demostracion del juego empezara cuando el cable de CA se enchufe en una toma de CA.
  • Page 28 Insertion de Ias pilas Quite la tapa de Ias pilas, ubicada en la parte trasera del control remoto, e inserte dos pilas R6 (tamaho AA). Cuando reemplazar Ias pilas La distancia maxima de operation entre el control remoto y el sensor de la unidad principal...
  • Page 29 Al poner esta unidad en el modo de ahorro de energia se reduce el consume) de energia de la forma siguiente. Cuando se desconecta la alimentacion, visuaiizaclor se apagan. Sin embargo, si el reloj no esta puesto en hors, la demostracion del juegc, (pagina 8) empezara cuando se desconecte alimentacion.
  • Page 30 Cuando el cable de alimentacion de CA se conecte a una toma de CA por primers vez despues de haber adquirido el aparato, la demostracion del juego empezara en el visualizador. Cuando se conecte la alimentacion, la demostracion del juego terminara. Cuando se desconecte la alimentacion, la demostracion del juego empezara de nuevo.
  • Page 31 T-BASS ,.>ww~, .,** *\v. . .> .,, $>,, *RW., CONTROL DE VOLUMEN Gire VC)LUIME de la unidad principal control rernoto. El I_iiVelde sonido se visualiza como un numero del O a MAX (50). El nivel de sonido se ajusta automaticamente desconecta la alimentacion estando el nivel de sonido ajustado en 21 0 mas.
  • Page 32 Pulse repetidamente TUNER seleccionar la banda deseada. FM — Cuando se pulse TUNER BAND mientras la alimentacion este desconectada, la alimentacion se conectara directamente. Paria seleccionar una banda con el control remoto Pulse BAND mientras pulsa SHIFT. Pulse < DOWN o ~ UP para seleccionar emisora.
  • Page 33 II - Esta ulnidad ha sido diseiiada para reproducer de forma optima cintas tipo I (normales). Pulse TAPE y 4 PUSH EJECT portacasete. Inserte una cinta con el Iado expuesto hacia abajo, Empuje el portacasete para cerrarlo, Pulse - para iniciar la reproduction. Solo puede reproducirse la cara que queda hacia afuera de la unidad.
  • Page 34 CD EDI1 CD BLANK SKIP Pulse CD, y Iuego pulse & OPEN/CLOSE el compartimiento de Ios discos. Introduzca disco(s) con el Iado de la etiqueta hacia arriba. Para nxxoducir uno o dos discos, ponga Ios discos en Ias bandejas 1 y 2. Para rxwroducir tres discos, pulse DISC CHANGE para girar Ias bandejas despues de poner dos discos.
  • Page 35 w ., ..),-. , ,, , , ,. , .@.-..., & ,.., .)..,,.. ,,-.. , ,. ‘.:.,:. REPRODUCTION ALEATORIA/ RIEPETICION DE REPRODUCTION Utilice el control remoto. Reproduction aleatoria Toctas Ias canciones del disco seleccionado o de todos Ios discos podran reproducirse aleatoriamente, Re!peticion de reproduction...
  • Page 36 Esta seccion explica como grabar del sintonizador, reproductor de discos compactos o de un equipo exterior. g’i-ll’~l Preparation Utilice cintas tipo I (normales) solamente. Ponga la cinta en el punto donde vaya a iniciar la grabacion. Tenga en cuenta que la grabacion solo se hate en una cara de la cinta.
  • Page 37 .7, ~ ———_.. Ponga la cinta en el punto donde vaya a empezar la grabacion. Tenga en cuenta que la grabacion se hara en una cara de la cinta solamente. Pulse TAPE. Inserte la cinta original en la platina 1 y la cinta que vaya a grabar en la platina 2.
  • Page 38 La funcion de grabacion con edition Al permite grabar discos compactos sin preocuparse de la duration de la cinta y de Ias canciones. Cuando se inserte un disco compacto, la unidad calculara automaticamente la duration total de Ias canciones. En caso de ser necesario, el orden de Ias canciones cambiara para que ninguna de ellas quede cortada.
  • Page 39 En la funcion de grabacion con edition canciones pueden programarse mientras se comprueba et tiempo restante de cada cara de la cinta. La grabacion con edition programada no empezara desde un punto ubicado en medio de la cinta. La cinta debera grabarse desde el principio de una de Ias caras.
  • Page 40 El reloj se visualiza. (“:” entre Ias horas y Ios minutes parpadeara.) Cuando el cable de alimentacion se enchufe en una toma de CA por primera vez despues de haber adquirido el aparato o cuando el ajuste del reloj se cancele debido a un fallo en la alimentacion, toda la visualization del reloj parpadeara.
  • Page 41 La unidad podra encenderse a la hors especificada todos Ios alias gracias al temporizador incorporado. Preparation Asegurese de que la hors del reloj sea corrects. Pulse uno de Ios botones seleccionar una fuente. Si se pulsa el bot6n TUNER BAND, la banda no podra seleccionarse en este paso.
  • Page 42 Los cables de conexion no han sido suministrados. Obtenga Ios cables de conexion necesarios. Consulte a su concesionario Aiwa local en cuanto al equipo optional. Esta unidad puede introducer sefiales de sonido analogico a traves de estas tomas.
  • Page 43 Unidad principal CX-NA555 Seccion del sintonizador de FM Gama de sintonizacion MHz a 108 MHz 87,5 Sensibilidad fitil (IHF) 13,2 dBf Terminals de antena 75 ohmios (desequilibrada) Seccion del sintonizador de AM Gama de sintonizacion 530 kHz a 1710 kHz (pasos de 10 kHz) 531 kHz a 1602 kHz (pasos de 9 kHz)
  • Page 44 El mantenimiento y el cuidado ocasional de la unidad y del software resultan necesarios para optimizar Ias prestaciones de su unidad. Para Iimpiar la caja Utilice un pafio blando y seco. Si Ias superficies estan muy sucias, utilice un pailo blando humedecido un poco en una solution de detergence suave.
  • Page 46 (ces numeros se trouvent au dos de I’appareil) clans Ies cases ci-dessous. Priere de mentioner ces numeros quand on contacte un distributeur Aiwa en cas de difficult. FRAAff2AlS Lire Ie mode d’emploi attentivement d’utiliser I’appareil, Garder Ie mode d’emplc)i pour toute reference future.
  • Page 47 Gordon d’alimentation secteur - Pour debrancher Ie cordon d’alimentation par sa fiche. Ne pas tirer sur Ie cordon proprement alit. - Ne jamais tenir la fiche d’alimentation secteur avec Ies mains mouillees, cela pourrait se traduire par un court-circuit ou un choc electrique.
  • Page 48 Contr6ier la chalne et Ies accessoires. CX-NA555 Recepteur magnetocassette compacts stereo SX-WNA555 Enceintes avant Telecommande Antenne AM Mode d’emploi, etc. Avant de brancher Ie cordon secteur La tension nominale d’alimentation de I’appareil, indiquee au dos de ce dernier, est de 120 V. S’assurer que cette tension nominale correspond a celle du secteur local.
  • Page 49 3 Connecter Ies antennes fournies. Connecter I’antenne FM aux bornes FM 75 Q et I’antenne AM aux bornes AM LOOP. Antenne FM ~eA. 4 IBrancher Ie cordon secteur courantm ~ Le jeu Demo demarre quand on branche 1. cordon secteur A une prise de courant.
  • Page 50 Mise en place des piles Enlever Ie couvercle des piles du dos de la telecommande et mettre deux piles R6 (taille AA) en place. Quand remplacer Ies piles La distance maximale de fonctionnement entre la telecommande et [e capteur situe sur I’appareil principal doit btre d’environ cinq metres.
  • Page 51 Le systeme AIWA a haut-parleur infragrave integre comprend un haut-parleur infragrave donnant une reproduction puissante et claire des basses avec une vraie separation stereo.
  • Page 52 ‘“”’R+! I /Jil- La premiere fois que Ie cordon secteur est branche a une prise de courant apres I’achat, Ie jeu Demo demarre sur I’affichage. Quand on met I’appareil sous tension, Ie jeu Demo s’arr&e. Quand on met I’appareil hors tension, Ie jeu Demo redemarre. Jusau’a ce aue I’horloae soit realee, Ie jeu Demo demarre chaque fois que I’appareil est mis hors tension.
  • Page 53 ,& —..— .-.————..-. — -..., .>, s in,, . ..$s .8,.?. % m,. @&.. .-. ,. VOLUME Towner VOLUME de I’appareil principal, ou appuyer sur VOL de la telecommande. Le rtiveau du volume est affiche sous la forme d’un numero de O a MAX (50).
  • Page 54 —.. .——. Appuyer sur TUNER BAND a plusieurs pour selectionner la gamme souhaitee. Quand on appuie sur TUNER BAND alors que I’alimentation est toupee, l’appareil est mis sous tension directement. Pour selectionner une gamme avec la telecommande Appuyer sur BAND tout en appuyant sur SHIFT. DOWN Appuyer selectionner...
  • Page 55 Cet appareil est conqu pour une lecture optimale de cassettes de type 1 (normales). Appuyer sur TAPE puis appuyer EJECT pour ouvrir Ie porte-cassette. A PUSH EJECT Inserer une cassette avec Ie cde expose du ruban magnetique en has. Pousser Ie porte-cassette pour Ie fermer. Appuyer pour demarrer...
  • Page 56 CD EDIT/CHECK 40 PEN/12L0sE .,-. CD BLANKSKIP Appuyer sur CD, puis appuyer sur A OPEN/CLOSE pour ouvrir Ie compartment a disques. Mettre Ie(s) disque(s) en place avec Ie c6te portant [’etiquette en haut. Pour Iire un ou deux disaues, mettre Ies disques sur Ies plateaux 1 et 2.
  • Page 57 “. ., ‘-, “:$”- - ,s, ;..,,,V-., <”= “,,,..~,:,: ~,> , “*: ~.:,.l,,.,.,:.:,. .’ ~- .~,,” %. --,., @-.. LECTURE ALEATOIRE/REPETEE Utiliser la telecommande. Lecture aleatoire Toutes Ies plages du disque selectionne ou tous Ies disques peuvent i%re Ius clans un ordre aleatoire.
  • Page 58 Cette partie explique comment enregistrer a partir du tuner, du Iecteur de disques compacts ou d’un appareil externe. Preparation Utiliser uniquement des cassettes de type I (normales). Bobiner la cassette jusqu’a I’endroit ou on veut demarrer I’enregistrement. Remarquer que I’enregistrement est fait sur une seule face da la cassette.
  • Page 59 Bobiner la cassette jusqu’a I’endroit ou on veut demarrer I’enregistrement. Rernarquer que I’enregistrement ne sera fait que sur une face de la cassette. 1 Appuyer sur TAPE. h?serer la cassette originale clans la platine 1 et la cassette a enregistrer clans la platine 2.
  • Page 60 La fonction enregistrement avec montage et calcul du temps permet d’enregistrer a partir de disques compacts saris se preoccuper de la duree de la cassette et de la duree des plages. Quancl un disque compact est en place, I’appareil automatiquement la duree totale des plages.
  • Page 61 %’ J’ 1,10 ‘< La fonction enregistrement avec montage de programmer Ies plages tout en contr61ant sur chaque face de la cassette. L’enregistrement avec montage programme a url point situe au milieu d’une face. enregistree a partir du debut d’une de ses faces, Inserer la cassette clans la platine 2.
  • Page 62 Lhorloge est affich6e. (Le signe “:” entre Ies heures et Ies minutes clignote.) Lors du premier branchement du cordon secteur a une prise de courant apres I’achat ou quand est annule du fait d’une interruption d’alimentation, I’affichage de I’horloge clignote. Appuyer sur CLOCK.
  • Page 63 Avec la minuterie integree, I’appareil peut 6tre mis sous tension chaque jour a I’heure specifiee. Preparation S’assurer que I’horloge est reglee correctement. Appuyer sur une des touches selectionner une source. Si on appuie sur TUNER BAND, la gamme selectionnee a cette etape, Appuyer sur TIMER a plusieurs reprises jusqu’a ce que @ apparaisse sur I’affichage.
  • Page 64 Ies cordons necessaires. Pour Ies appareils option nels disponibles, distributeur Aiwa local. Cet appareil peut recevoir des signaux sonores ces prises. Utiliser un cable a fiches phono RCA pour connecter audio (tourne-disque, Iecteur de disque...
  • Page 65 Un smtretien et des soins reguliers de I’appareil et cassettes sent necessaires pour assurer optimal. Nettoyage du coffret Utiliser un chiffon doux et sec. Si I’appareil est extr%mement sale, utiliser Iegerement imbibe d’une solution detergence pas alterer /e fini de I’appareil, ne pas utiliser tels que de I’alcool, de la benzine...
  • Page 66 Appareil principal CX-NA555 Partie tuner Plage d’accord 87,5 MHz a 108 MHz 13,2 Sensibility utile (IHF) 75 ohms (asymetrique) Bornes d’antenne Partie tuner AM 530 kHz a Plage d’accord 10 kHz) 531 kHz a 1602 kHz (par pas de 9 kHz) 350 pV/m Sensibility...
  • Page 68 ... 10-12,14,18,19 WCLEAR ... 6,8,10-18 >/~ bPRESET VOL (A, @ POWER ... 6,19,20 @ FUNCTION ... 6 (United States and Puerto Rico) Page/Pagina/Page ... 12,16,17 .m ...m ..13 ... 8,1 O-13, I6-2O ... 6,8710-13 ... 9,19 AIWA CO.,LTD.
