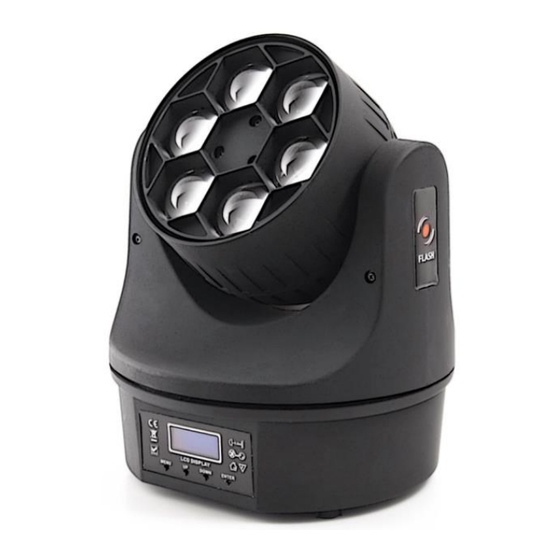

- Page 1 LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 Table of Contents Introduction ........................................... 2 Safety information ......................................... 2 General information ....................................... 2 AC Power ........................................2 Product information ......................................3 Specification ........................................3 Installation ..........................................4 Connections ..........................................4 Connecting DMX signal ....................................4 Fixture linking ......................................... -
Page 3: Introduction
INTRODUCTION Thank you for purchasing ED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION General information Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock. -
Page 4: Product Information
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 WARNING! Verify that the voltage select switch on your unit matches the line voltage applied. Damage to your fixture may result if the line voltage applied does not match the voltage indicated on the voltage selector switch. -
Page 5: Installation
INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are consistent with device requirements. -
Page 6: Fixture Linking
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 Fixture linking Setting up a DMX serial data link: at first link the first light and DMX control through XLR-connection signal cable, then connect the light in series. You will need a serial data link to run light show of one or more fixtures using a DMX-512 controller or to run synchronized on two or more fixtures set to a master/slave operating mode. -
Page 7: Maintenance
MAINTENANCE Fuse replacement: Disconnect the power cord before replacing a fuse and always replace with the same type fuse. With a flat head screwdriver wedge the fuse hold out of its housing. Remove the damaged fuse from its holder and replace with exact same type fuse. -
Page 8: Dmx Channel List
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 White Balance Green Blue White Default confirm Fixture Reset DMX channel list 11CH mode Channel Function Effect CH 1 0-255: 0 – 540° CH 2 Tilt 0-255: 0 – 220° 0-127: Prism line rotation... - Page 9 14CH mode Channel Function Effect CH 1 0-255: 0 – 540° CH 2 Pan fine 0-255: Pan 16-bit CH 3 Tilt 0-255: 0 – 220° CH 4 Tilt fine 0-255: Tilt 16-bit CH 5 Pan / Tilt speed 0-255: Adjust speed, fast to slow 0-127: Prism line rotation CH 6 Rotation...
-
Page 10: Wprowadzenie
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 WPROWADZENIE Dziękujemy za zakup urządzenia ED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. BEZPIECZEŃSTWO Informacje o bezpieczeństwie Instalacja powinna być... -
Page 11: Zasilanie
Zasilanie Wymagania energetyczne dla urządzenia można znaleźć na naklejce umieszczonej na tylnej płycie lub w specyfikacji zasilania. Pobór prądu określony w specyfikacji jest to średni pobór prądu w normalnych warunkach. Wszystkie urządzenia muszą być podłączone bezpośrednio do obwodu zasilającego i nie mogą być... -
Page 12: Instalacja
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 Stopień ochrony IP: IP20 Rodzaj obudowy: ABS Chłodzenie: Aktywne Wysokość [cm]: 25 Szerokość [cm]: 21,5 Głębokość [cm]: 23 Waga [kg]: 4,1 INSTALACJA Po usunięciu opakowania należy sprawdzić, czy urządzenie nie zostało uszkodzone podczas transportu. -
Page 13: Łączenie Urządzeń Szeregowo
Łączenie urządzeń szeregowo Konfiguracja DMX dla połączenie szeregowego: najpierw podłącz pierwsze urządzenie za pomocą kabla XLR do sterownika DMX, następnie podłącz do niego kolejne urządzenia w szeregu. Urządzenia należy połączyć szeregowo aby uruchomić pokaz świetlny wykorzystując kontroler DMX-512 lub aby uruchomić odpowiedni pokaz na dwóch lub więcej urządzeniach zsynchronizowanych w trybie pracy master/slave. -
Page 14: Konserwacja
LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 KONSERWACJA Wymiana bezpiecznika: Odłącz przewód zasilający przed wymianą bezpiecznika, zawsze wymieniaj bezpiecznik na bezpiecznik tego samego typu. Wyciągnij obudowę bezpiecznika za pomocą śrubokręta płaskiego. Usuń uszkodzony bezpiecznik z obudowy i wymień bezpiecznik na bezpiecznik dokładnie tego samego typu. Włóż obudoę... -
Page 15: Lista Kanałów Dmx
Tilt Inverse (odwrócenie kierunku obrotu Tilt) White Balance (balans bieli) Green Blue White Default confirm (ustawienia domyślne) Fixture Reset (resetowanie urządzenia) Lista kanałów DMX Tryb 11CH Kanał Funkcja Efekt CH 1 0-255: 0 – 540° CH 2 Tilt 0-255: 0 – 220° 0-127: Obrót pryzmatu CH 3 Obrót tarczy... - Page 16 LED BIG-EYE KALEIDOSCOPE Moving Head 6x15W Osram F7100069 Tryb 14CH Kanał Funkcja Efekt CH 1 0-255: 0 – 540° CH 2 Pan Fine 0-255: Pan 16-bit CH 3 Tilt 0-255: 0 – 220° CH 4 Tilt Fine 0-255: Tilt 16-bit...
