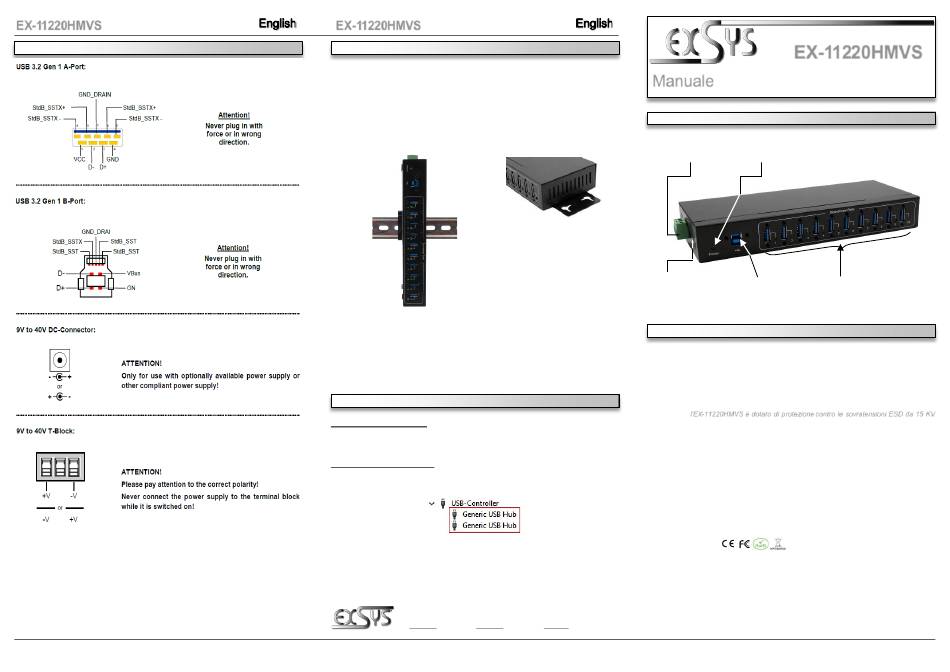

Exsys EX-11220HMVS Manual

EX-11220HMVS
CONNECTORS
5
EX-11220HMVS
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-11220HMVS. Please refer your computer's reference manual whenever in
doubt.
1. Install the EX-11220HMVSon a mounting rail by using the DIN-Rail Kit or on the wall using
the Wall Mounting Brackets.
Mounting of the DIN-Rail Kit with Mounting the Wall Mounting Bracket
two screws on the rear side
2. Connect the USB 3.2 Gen 1 cable with the USB 3.2 Gen 1 Upstream B-Port at the EX-11220HMVS.
3. Now connect the power connector of the optionally available power supply to the DC Connector
or to the Terminal Block of the hub and insert the power plug of the power supply into an electrical
outlet.
4. Now connect the other end from the USB 3.2 Gen 1 cable (A-Plug) to the USB A-Port at your PC.
DRIVER INSTALLATION
All Operating Systems
After the hardware installation the Operating System will recognize the EX-11220HMVSauto-
matically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry:
If you see this or a similar information the hub is installed correctly.
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Dübendorfstrasse 17
Industriestrasse 8
61449 Steinbach 8602 W angen
www.exsys.de www.exsys.ch
6
Manuale
Vers. 1.0 / 15.09.22
STRUTTURA
T-Block 9-40V per
on the sides
alimentazione esterna
opzionale
Alimentazione Jack DC
9-40 V opzionale
DESCRIZIONE E DATI TECNICI
Il robusto hub USB EX-11220HMVS di livello industriale in un alloggiamento in metallo è dotato
di dieci prese USB-A 3.2 Gen 1. Supporta tutte le porte USB da 1.1 a 3.2. Ogni presa USB
dell'EX-11220HMVS può anche essere avvitata. Fornendo alimentazione tramite la presa CC o
la morsettiera, è possibile fornire 1,1 A su ciascuna porta USB. Ciò ti consente di caricare
facilmente il tuo iPhone, iPad, smartphone e tablet. Il bus USB 3.2 supporta in modo ottimale le
prestazioni del veloce chipset VIA. L'EX-11220HMVS garantisce una trasmissione dati sicura e
prestazioni eccellenti fino a 5 Gbit/s. Supporta la modalità autoalimentata e alimentata dal bus
USB. Inoltre, l'EX-11220HMVS è dotato di protezione contro le sovratensioni ESD da 15 KV.
L'EX-11220HMVS supporta lo standard IP30. La fornitura comprende un kit guida DIN per
l'installazione su una guida di montaggio e staffe di montaggio a parete per il montaggio a
parete. Il kit guida DIN si avvita sul retro con due viti. Le staffe di montaggio possono essere
fissate ai lati dell'EX-11220HMVS senza viti.
Compatibilità:
Sistema Operativo:
Attacchi:
Contenuto:
Certificati:
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
22100 Como (CO)
www.exsys.it
EX-11220HMVS
LED di funzionamento
1x USB 2.0 7x USB 2.0
Upstream Type-B Downstream Type-A
USB 1.1, 2.0 & 3.2
Tutti i Sistemi Operativi
10x USB 2.0 Type-A, 1x USB 2.0 Type-B, 1x Jack DC 9-40 V, 1x
Terminal Block 9-40V
EX-11217HMVS, cavo USB 2.0, kit guida DIN, Staffa per montaggio a
parete, Manuale
1
