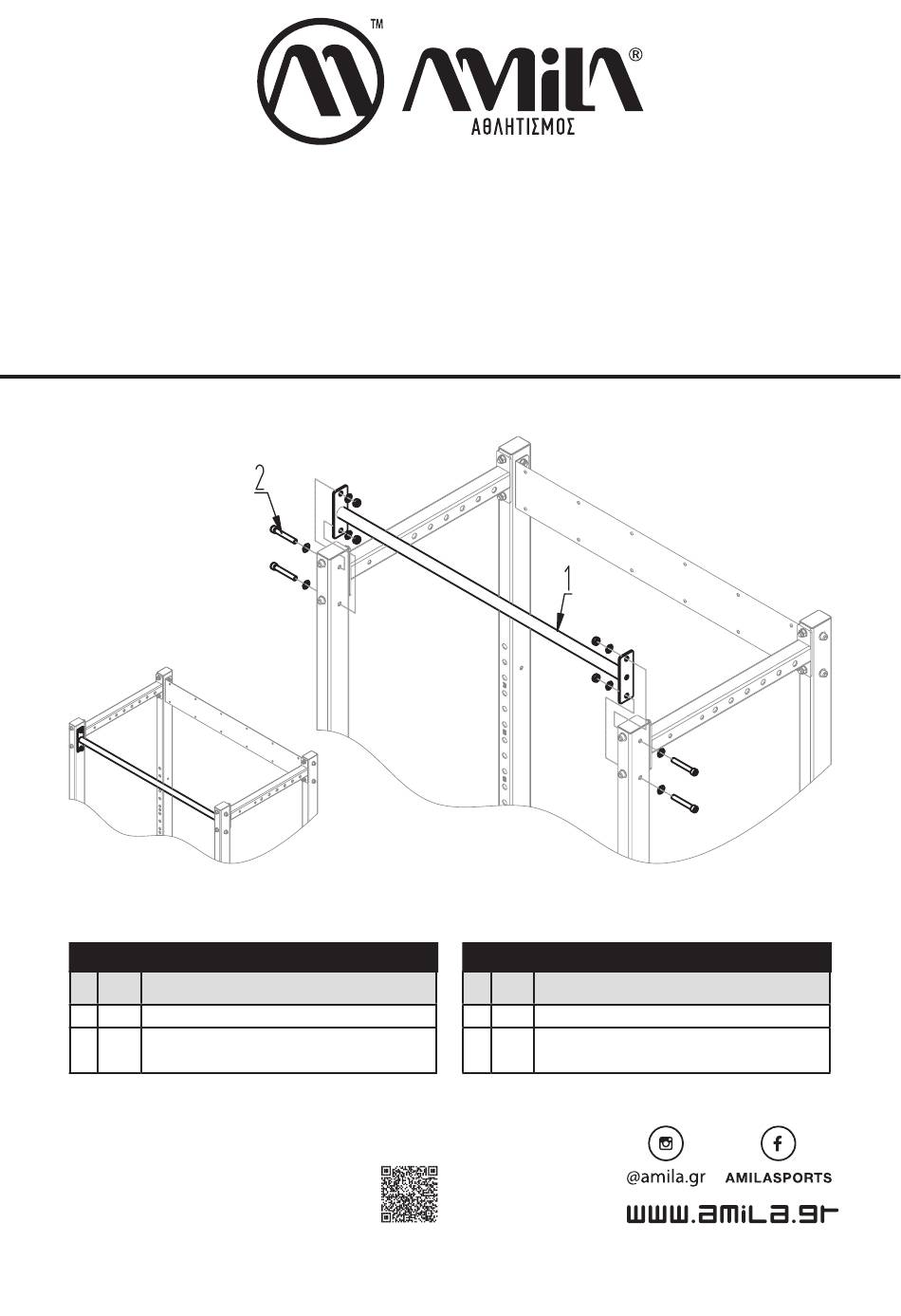

(Οδηγίες Συναρμολόγησης | Assembly Instructions)

ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ

# ΤΜΧ

ΠΕΡΙΓΡΑΦΗ

Μονόζυγο

Βίδα άλεν M12x75 και 2 Ροδέλες 12

και Παξιμάδι ασφαλείας Μ12

ITEM NO.:

95221

monkeybar

monkey

Μονόζυγο

Μάθε περισσότερα

για το μονόζυγο

σκανάροντας το QR

PARTS LIST

# PCS

Monkey bar

Hexagon socket cap bolt M12x75 +

Two washers 12 + Lock nut Μ12

Learn more about

the bar by

scanning the QR

DESCRIPTION

Need help?

Do you have a question about the MONKEYBAR 95221 and is the answer not in the manual?

Questions and answers

Summary of Contents for Amila MONKEYBAR 95221

Page 1 monkey monkeybar Μονόζυγο (Οδηγίες Συναρμολόγησης | Assembly Instructions) ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ PARTS LIST # ΤΜΧ ΠΕΡΙΓΡΑΦΗ # PCS DESCRIPTION Μονόζυγο Monkey bar Βίδα άλεν M12x75 και 2 Ροδέλες 12 Hexagon socket cap bolt M12x75 + και Παξιμάδι ασφαλείας Μ12 Two washers 12 + Lock nut Μ12 Μάθε...
Page 2 ΜΕΡΗ/ΕΞΑΡΤΗΜΑΤΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Περιγραφή Σχήμα Άνω στύλος Ø76,2x879mm (1 τμχ.) Μεσαίος στύλος Ø76,2x1079mm (1 τμχ.) Κάτω στύλος Ø76,2x1079mm (1 τμχ.) Ρυθμιστής ύψους (1 τμχ.) Βάση (1 τμχ.) Δεξί και αριστερό στήριγμα Ø25,4x835mm (2 τμχ.) Τροχός (2 τμχ.) Άξονας Ø12x556mm (1 τμχ.) Ταμπλό...
Page 3 Περιγραφή Σχήμα Βίδα με εξάγωνο κεφάλι για τη βάση M8x25mm (2 τμχ.) Βίδα με εξάγωνο κεφάλι M8x90mm (1 τμχ.) Ροδέλα 8,2x20x2mm (18 τμχ.) Παξιμάδι ασφαλείας Μ8 (9 τμχ.) W Βίδα με εξάγωνο κεφάλι για το ταμπλό M8x38mm (4 τμχ.) Βίδα με εξάγωνο κεφάλι 3/8”x165mm (6 τμχ.) Παξιμάδι...
Page 4 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΒΗΜΑ 1: Βάση Περιγραφή Σχήμα Κάτω στύλος Ø76,2x1079mm (1 τμχ.) Βάση (1 τμχ.) Τροχός (2 τμχ.) Άξονας Ø12x556mm (1 τμχ.) Ροδέλες τροχών 13x25x2mm (4 τμχ.) Ράβδος με εξάγωνο κεφάλι Ø9,2x142mm (1 τμχ.) — 4 —...
Page 5 ΒΗΜΑ 2: Κάτω στύλος και στηρίγματα Περιγραφή Σχήμα Βίδα με εξάγωνο κεφάλι M8x90mm (1 τμχ.) Ροδέλα 8,2x20x2mm (6 τμχ.) Παξιμάδι ασφαλείας Μ8 (3 τμχ.) Βίδα με εξάγωνο κεφάλι για τη βάση M8x25mm (2 τμχ.) Δεξί και αριστερό στήριγμα Ø25,4x835mm (2 τμχ.) —...
Page 6 ΒΗΜΑ 3: Στηρίγματα ταμπλό Περιγραφή Σχήμα Ταμπλό (1 τμχ.) Στήριγμα ταμπλό σχήματος “Υ” (2 τμχ.) CC Βίδα σταυρός M8x35mm (2 τμχ.) DD Παξιμάδι M8 (2 τμχ.) — 6 —...
Page 7 ΒΗΜΑ 4: Στεφάνι Περιγραφή Σχήμα Ροδέλα 8,2x20x2mm (8 τμχ.) Παξιμάδι ασφαλείας Μ8 (4 τμχ.) W Βίδα με εξάγωνο κεφάλι για το ταμπλό M8x38mm (4 τμχ.) M Στεφάνι Ø16mm (1 τμχ.) Δίχτυ (1 τμχ.) ΣΗΜΕΙΩΣΗ: Εγκαταστήστε το δίχτυ αφού στερεώσετε το στεφάνι και τα στηρίγματα...
Page 8 ΒΗΜΑ 5-1: Σωλήνες πίσω από το ταμπλό (1/2) Περιγραφή Σχήμα Πίσω σωλήνας (επάνω) Ø38,1x480mm (2 τμχ.) Πίσω σωλήνας (κάτω) Ø38,1x720mm (2 τμχ.) Βίδα με εξάγωνο κεφάλι 3/8”x165mm (2 τμχ.) Παξιμάδι ασφαλείας 3/8” (2 τμχ.) GG Σιδερένιο σωληνάκι 10,5x12,7x42mm (2 τμχ.) HH Πλαστικός...
Page 9 ΒΗΜΑ 5-2: Σωλήνες πίσω από το ταμπλό (2/2) ΣΗΜΕΙΩΣΗ: Η άκρη με τη μεγαλύτερη απόσταση τρυπών είναι αυτή που στερεώνεται στο ταμπλό ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε την κατώτατη τρύπα των στηριγμάτων ταμπλό σχήματος «Υ» ΣΗΜΕΙΩΣΗ: Η βίδα, παξιμάδια και σωληνάκια είναι τα ίδια όπως...
Page 10 ΒΗΜΑ 6: Σύνδεση ταμπλό στον άνω στύλο Περιγραφή Σχήμα Άνω στύλος Ø76,2x879mm (1 τμχ.) Βίδα με εξάγωνο κεφάλι 3/8”x165mm (2 τμχ.) Παξιμάδι ασφαλείας 3/8” (2 τμχ.) Καπάκι άνω στύλου (1 τμχ.) — 10 —...
Page 11 ΒΗΜΑ 7: Ελατήριο πίσω από το ταμπλό Περιγραφή Σχήμα Βίδα με εξάγωνο κεφάλι 3/8”x165mm (1 τμχ.) Παξιμάδι ασφαλείας 3/8” (1 τμχ.) Ελατήριο (1 τμχ.) — 11 —...
Page 12 ΒΗΜΑ 8: Ρυθμιστής ύψους στο μεσαίο στύλο Περιγραφή Σχήμα Μεσαίος στύλος Ø76,2x1079mm (1 τμχ.) Ρυθμιστής ύψους (1 τμχ.) Ροδέλα 8,2x20x2mm (2 τμχ.) Παξιμάδι ασφαλείας Μ8 (2 τμχ.) EE Υποδοχέας σχήματος “U” (1 τμχ.) FF Βίδα με εξάγωνο κεφάλι M8x88mm (2 τμχ.) ΣΗΜΕΙΩΣΗ: Ο...
Page 13 ΒΗΜΑ 9: Μεσαίος και κάτω στύλος Περιγραφή Σχήμα Ροδέλα 8,2x20x2mm (1 τμχ.) AA Βίδα με στρογγυλό κεφάλι και τετράγωνο λαιμό 1/4”x87mm (1 τμχ.) BB Παξιμάδι ασφαλείας 1/4” (1 τμχ.) — 13 —...
Page 14 ΒΗΜΑ 10: Ένωση του ρυθμιστή ύψους με τον κάτω πίσω σωλήνα Περιγραφή Σχήμα Βίδα με εξάγωνο κεφάλι 3/8”x165mm (1 τμχ.) Παξιμάδι ασφαλείας 3/8” (1 τμχ.) Καπάκι ρυθμιστή ύψους Ø38,1mm (2 τμχ.) Πλαστικός σωλήνας 9,6x13x19mm (2 τμχ.) MM Πλαστικό καπάκι για ρυθμιστή ύψους Ø25,4mm (1 τμχ.) ΣΗΜΕΙΩΣΗ: Ένα...
Page 15 ΒΗΜΑ 11: Πείρος ασφαλείας στο ρυθμιστή ύψους Περιγραφή Σχήμα JJ Πείρος ασφαλείας (1 τμχ.) ΣΗΜΕΙΩΣΗ: Ρυθμίστε το ύψος της μπασκέτας και στερεώστε τον ρυθμιστή ύψους με τον πείρο ασφαλείας — 15 —...
Page 16 ΒΗΜΑ 12: Ένωση μεσαίου με κάτω στύλο Περιγραφή Σχήμα AA Βίδα με στρογγυλό κεφάλι και τετράγωνο λαιμό 1/4”x87mm (1 τμχ.) BB Παξιμάδι ασφαλείας 1/4” (1 τμχ.) Ροδέλα 8,2x20x2mm (1 τμχ.) LL Καπάκι βάσης (1 τμχ.) ΣΗΜΕΙΩΣΗ: Γεμίστε τη βάση με άμμο —...
Page 17 PARTS LIST Description Drawing Top pole Ø76,2x879mm (1 pc) Middle pole Ø76,2x1079mm (1 pc) Bottom pole Ø76,2x1079mm (1 pc) Height adjuster (1 pc) Base (1 pc) Left and right supports Ø25,4x835mm (2 pcs) Wheel (2 pcs) Axle Ø12x556mm (1 pc) Backboard (1 pc) “Υ”...
Page 18 Description Drawing Hex bolts (for base) M8x25mm (2 pcs) Hex bolt M8x90mm (1 pc) Washer 8,2x20x2mm (18 pcs) Nylon hex nut Μ8 (9 pcs) W Hex bolt (for backboard) M8x38mm (4 pcs) Hex bolt 3/8”x165mm (6 pcs) Nylon hex nut 3/8” (6 pcs) Hex head rod Ø9,2x142mm (1 pc) AA Carriage bolt (round head, square neck) 1/4”x87mm (2 pcs) BB Nylon hex nut 1/4”...
Page 19 ASSEMBLY INSTRUCTIONS Step 1: Base Description Drawing Bottom pole Ø76,2x1079mm (1 pc) Base (1 pc) Wheel (2 pcs) Axle Ø12x556mm (1 pc) Washer (for wheels) 13x25x2mm (4 pcs) Hex head rod Ø9,2x142mm (1 pc) — 19 —...
Page 20 Step 2: Lower pole and supports Description Drawing Hex bolt M8x90mm (1 pc) Washer 8,2x20x2mm (6 pcs) Nylon hex nut Μ8 (3 pcs) Hex bolts (for base) M8x25mm (2 pcs) Left and right supports Ø25,4x835mm (2 pcs) — 20 —...
Page 21 Step 3: Backboard frame Description Drawing Backboard (1 pc) “Υ” shapped backboard frame (2 pcs) CC Truss head philips screw M8x35mm (2 pcs) DD Flange nut M8 (2 pcs) — 21 —...
Page 22 Step 4: Rim Description Drawing Washer 8,2x20x2mm (8 pcs) Nylon hex nut Μ8 (4 pcs) W Hex bolt (for backboard) M8x38mm (4 pcs) M Rim Ø16mm (1 pc) Net (1 pc) NOTE: Install net after screwing rim, backboard and «Y» plate using bolts NOTE: Please check the correct...
Page 23 Step 5-1: Back pipes (1/2) Description Drawing Back tube (upper) Ø38,1x480mm (2 pcs) Back tube (lower) Ø38,1x720mm (2 pcs) Hex bolt 3/8”x165mm (2 pcs) Nylon hex nut 3/8” (2 pcs) GG Steel tube 10,5x12,7x42mm (2 pcs) HH Plastic tube 13,2x16,8x15,6mm (4 pcs) NOTE: The end of the back pipes with the larger spacing of the holes is the...
Page 24 Step 5-2: Back pipes (2/2) NOTE: The end of the back pipes with the larger spacing of the holes is the one assembled with the «Y» plates NOTE: Please use the lowest hole of the «Y» plates NOTE: The screw, nuts and tubes are the same as the previous step’s on the bottom of the...
Page 25 Step 6: Backboard and top pole Description Drawing Top pole Ø76,2x879mm (1 pc) Hex bolt 3/8”x165mm (2 pcs) Nylon hex nut 3/8” (2 pcs) Top pole cap (1 pc) — 25 —...
Page 26 Step 7: Spring begind the backboard Description Drawing Hex bolt 3/8”x165mm (1 pc) Nylon hex nut 3/8” (1 pc) Spring (1 pc) — 26 —...
Page 27 Step 8: Height adjuster on middle pole Description Drawing Middle pole Ø76,2x1079mm (1 pc) Height adjuster (1 pc) Washer 8,2x20x2mm (2 pcs) Nylon hex nut Μ8 (2 pcs) EE “U” plate (1 pc) FF Hex screw (for “U” plate) M8x88mm (2 pcs) NOTE: The height adjuster (#D) goes through the hole...
Page 28 Step 9: Midle and bottom pole Description Drawing Washer 8,2x20x2mm (1 pc) AA Carriage bolt (round head, square neck) 1/4”x87mm (1 pc) BB Nylon hex nut 1/4” (1 pc) — 28 —...
Page 29 Step 10: Connect the height adjuster to the lower back tube Description Drawing Hex bolt 3/8”x165mm (1 pc) Nylon hex nut 3/8” (1 pc) Handrail end cap Ø38,1mm (2 pcs) Plastic tube 9,6x13x19mm (2 pcs) MM Plastic end-cap for height adjuster Ø25,4mm (1 pc) NOTE: One cap (#Ρ) is placed on the top of the height adjuster (#D).
Page 30 Step 11: Lock pin on the height adjuster Description Drawing JJ Lock pin (1 pc) NOTE: Adjust the height of the rim and then use the lock pin to fix the height adjuster — 30 —...
Page 31 Step 12: Middle and bottom pole Description Drawing AA Carriage bolt (round head, square neck) 1/4”x87mm (1 pc) BB Nylon hex nut 1/4” (1 pc) Washer 8,2x20x2mm (1 pc) LL Base cap (1 pc) NOTE: Fill the base with sand —...
