CAB A4.3+ Printhead Replacement Instructions

Deutsch
Etikettendrucker A4.3+, Druckmodul PX 4.3
Austausch des Druckkopfes
Sicherheitshinweis
Gefahr vor elektrischer Spannung!
► Drucker vor Beginn der Montagearbeiten vom
Netz trennen!
!
Achtung !
Druckkopf vor Schäden durch elektrostatische
Entladungen schützen!
► Drucker auf einer geerdeten leitfähigen Unter-
lage aufstellen!
► Ihren Körper für den Druckkopftausch in
geeigneter Weise (z.B. durch Anlegen eines
geerdeten Handgelenkgurts) erden!
► Kontakte an den Steckverbindern des Druck-
kopfes nicht mit bloßen Händen berühren!
!
Achtung !
► Glasoberfläche des Druckkopfes nicht
zerkratzen oder mit den Fingern berühren!
!
Achtung !
► A4.3+-Druckköpfe nicht für A4+ oder
Druckmodul PX 4 verwenden.
1. Material aus dem Drucker entnehmen.
2. Hebel (6) in die im Bild 2 gezeigte Stellung
schwenken.
In dieser Stellung ist die Druckkopfbaugruppe
verriegelt und liegt auf der Druckwalze auf.
3. Mit dem Sechskantschlüssel (7) die Feststell-
schraube (5) für den Druckkopf lösen.
4. Hebel (6) entgegen des Uhrzeigersinns bis zum
Anschlag schwenken und die Druckkopfbau-
gruppe dadurch entriegeln.
5. Druckkopf (1) nach unten aus der Druckkopfhal-
terung ziehen.
!
Montage
1
5
6
1
7

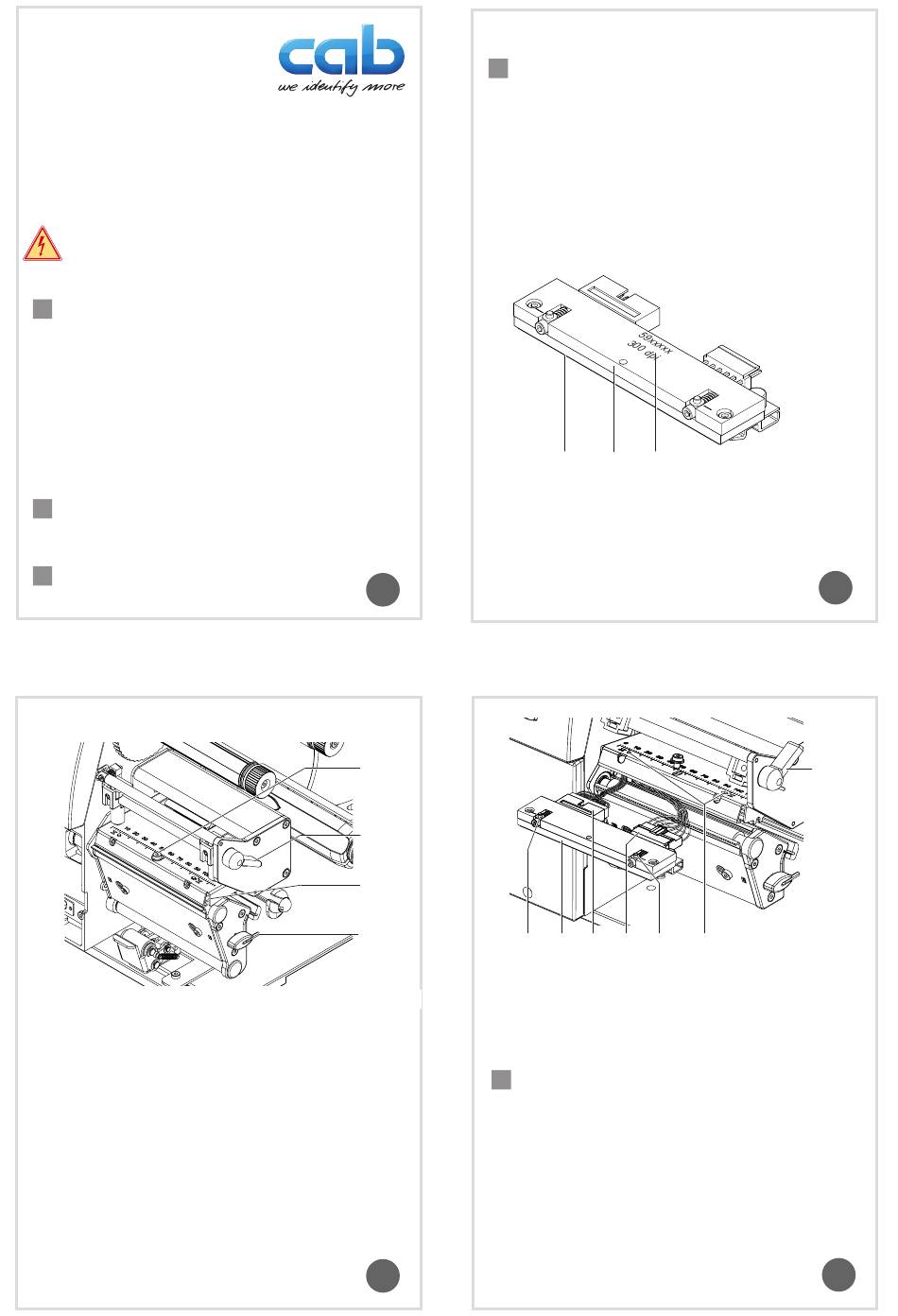

Bild 2
!
3
Achtung !
Wird nach dem Druckkopfwechsel eine deutliche
Verschlechterung des Druckbildes festgestellt,
muss der Druckkopf neu justiert werden.
 Serviceanleitung des Druckers
2 3
1

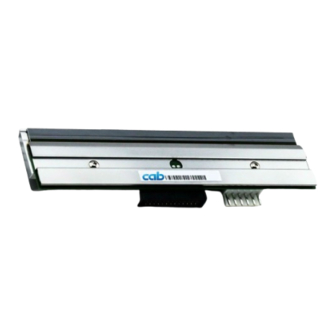

Zur einfachen Unterscheidung der sehr ähnlichen
Druckköpfe (1) befindet sich auf der Zwischenplatte
(2) eine Beschriftung (3) mit Angabe der Druck-
kopfauflösung.
8 1 9 10 8
6. Druckkopf (1) von den Steckverbindern der
beiden Druckkopfkabel (9, 10) lösen.
7. Kabel am neuen Druckkopf anstecken.
8. Druckkopf mit den Stiften (8) in die Bohrung (11)
einsetzen.
Achtung !
Stifte (8) müssen korrekt in den Bohrungen (11)
sitzen und der Druckkopf vollflächig an der Druck-
kopfhalterung anliegen. Anderenfalls besteht
Gefahr, dass die Kopfbaugruppe beschädigt wird !
9. Hebel (6) erneut in die im Bild 2 gezeigte Stel-
lung schwenken. Auf die korrekte Position des
Druckkopfes achten!
10. Feststellschraube (5) einsetzen und vollständig
anziehen.
Art.-Nr. 9008607 Ausgabe 05/14
d p i
2 0 3
Bild 1
2
6
Bild 3
11
4
