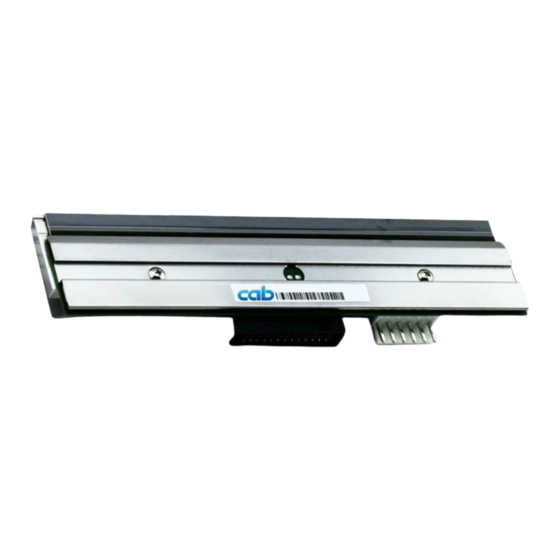

CAB A6+ Printhead Replacement Instructions

Deutsch
Transferdrucker A6+, A8+, Hermes+6 und
Druckmodul PX6
Hinweise zum Austausch des Druckkopfes
Sicherheitshinweise
Gefahr vor elektrischer Spannung!
► Drucker vor Beginn der Montagearbeiten vom
Netz trennen!
!
Achtung !
Druckkopf vor Schäden durch elektrostatische
Entladungen schützen!
► Drucker auf einer geerdeten leitfähigen Unter-
lage aufstellen!
► Ihren Körper für den Druckkopftausch in
geeigneter Weise (z.B. durch Anlegen eines
geerdeten Handgelenkgurts) erden!
► Kontakte an den Steckverbindern des Druck-
kopfes nicht mit bloßen Händen berühren!
!
Achtung !
► Glasoberfläche des Druckkopfes nicht
zerkratzen oder mit den Fingern berühren!
5
1 6
5. Druckkopf (1) nach unten aus der Druckkopf-
halterung ziehen.
6. Druckkopf (1) von den Steckverbindern der
beiden Druckkopfkabel (5, 6) lösen.
7. Kabel am neuen Druckkopf anstecken.
8. Justageelemente (8) wie in Bild 3 zur Seite
drehen um die darunter liegenden Langlöcher
freizulegen.
9. Druckkopf in die Druckkopfhalterung stecken
und Kopfbaugruppe mit der Hand nach unten
drücken und halten.
Nicht verriegeln!
!
Montage
1
3
4a
4b

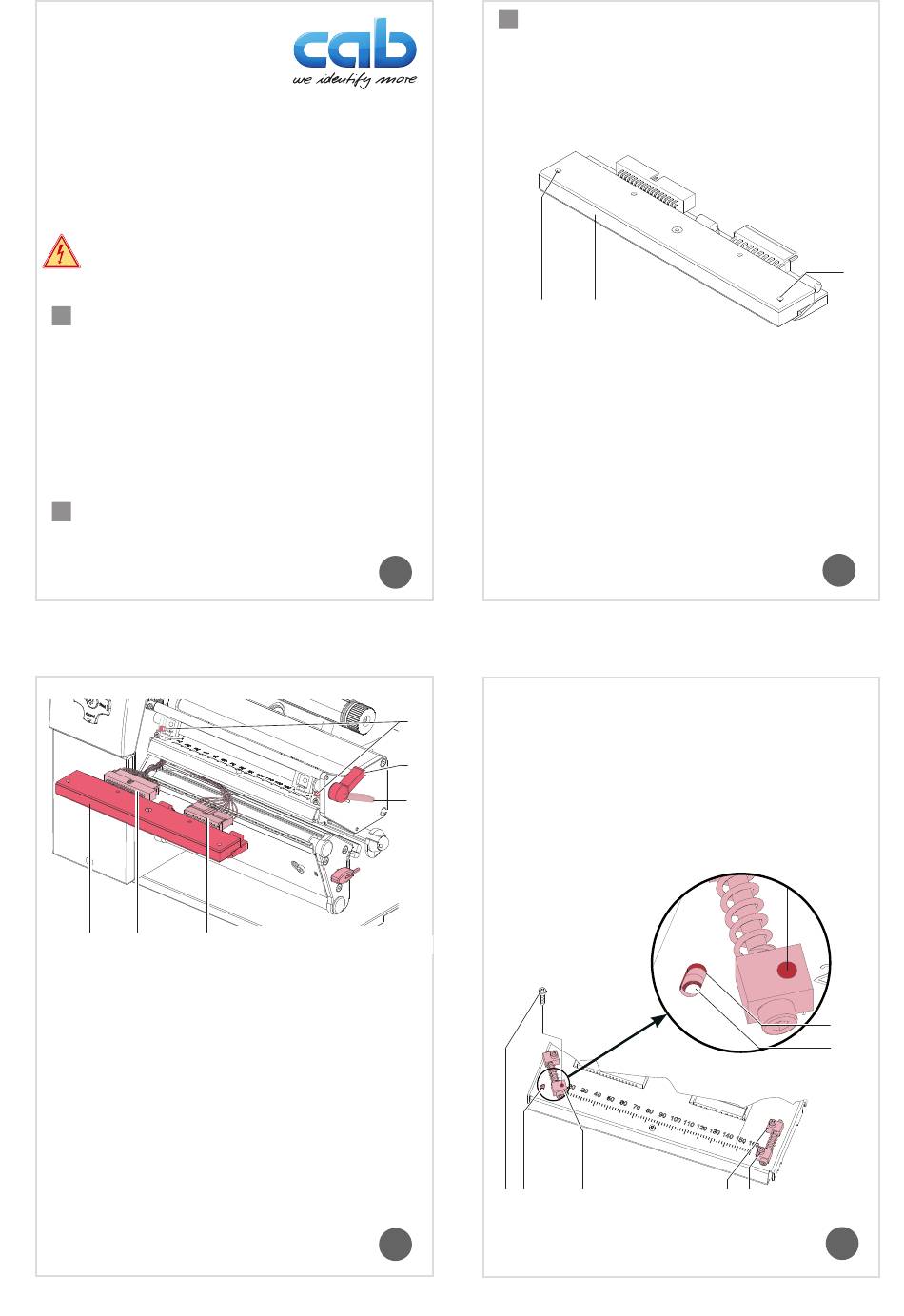

Bild 2
5 2
3
Achtung !
Wird nach dem Druckkopfwechsel eine deutliche
Verschlechterung des Druckbildes festgestellt,
muss der Druckkopf neu justiert werden.
 Serviceanleitung des Druckers
2 1
1. Material aus dem Drucker entnehmen.
2. Hebel (4) in die im Bild 2 - Position 4b gezeigte
Stellung schwenken.
In dieser Stellung ist die Druckkopfbaugruppe
verriegelt und liegt auf der Druckwalze auf.
3. Mit dem mitgelieferten Sechskantschlüssel die
Feststellschrauben (3) für den Druckkopf lösen
und herausnehmen.
4. Hebel (4) entgegen des Uhrzeigersinns bis
zum Anschlag schwenken (4a) und die Druck-
kopfbaugruppe dadurch entriegeln.
10. Druckkopf in der Druckkopfhalterung so
positionieren, dass die Gewindebohrungen (2)
mittig in den Langlöchern (7) zu sehen sind.
11. Justageelemente (8) in Ausgangsposition
zurück drehen.
12. Feststellschrauben (3) wieder einsetzen und
anziehen.
Anschließend ist die Kopfbaugruppe wieder
einsatzbereit.
8
Art.-Nr. 9008567 Ausgabe 05/14
2
Bild 1
2
7
2
8 5
Bild 3
4
