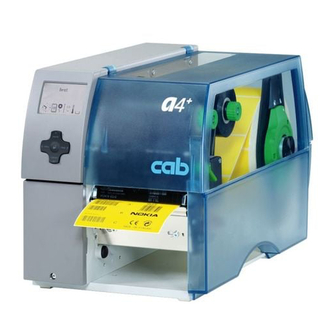

CAB A4+ Printhead Replacement Instructions

Deutsch
Transferdrucker A4+
Austausch des Druckkopfes
Sicherheitshinweise
Warnung !
Drucker vor Beginn der Montagearbeiten vom
Netz trennen!
Achtung !
Druckkopf vor Schäden durch elektrostatische
Entladungen schützen!
- Drucker auf einer geerdeten leitfähigen Unterlage
aufstellen!
- Ihren Körper für den Druckkopftausch in
geeigneter Weise (z.B. durch Anlegen eines
geerdeten Handgelenkgurts) erden!
- Kontakte an den Steckverbindern des Druck-
kopfes nicht mit bloßen Händen berühren!
Glasoberfläche des Druckkopfes darf nicht
zerkratzt werden!
A4+-Druckköpfe nicht für A4.3+ verwendbar!

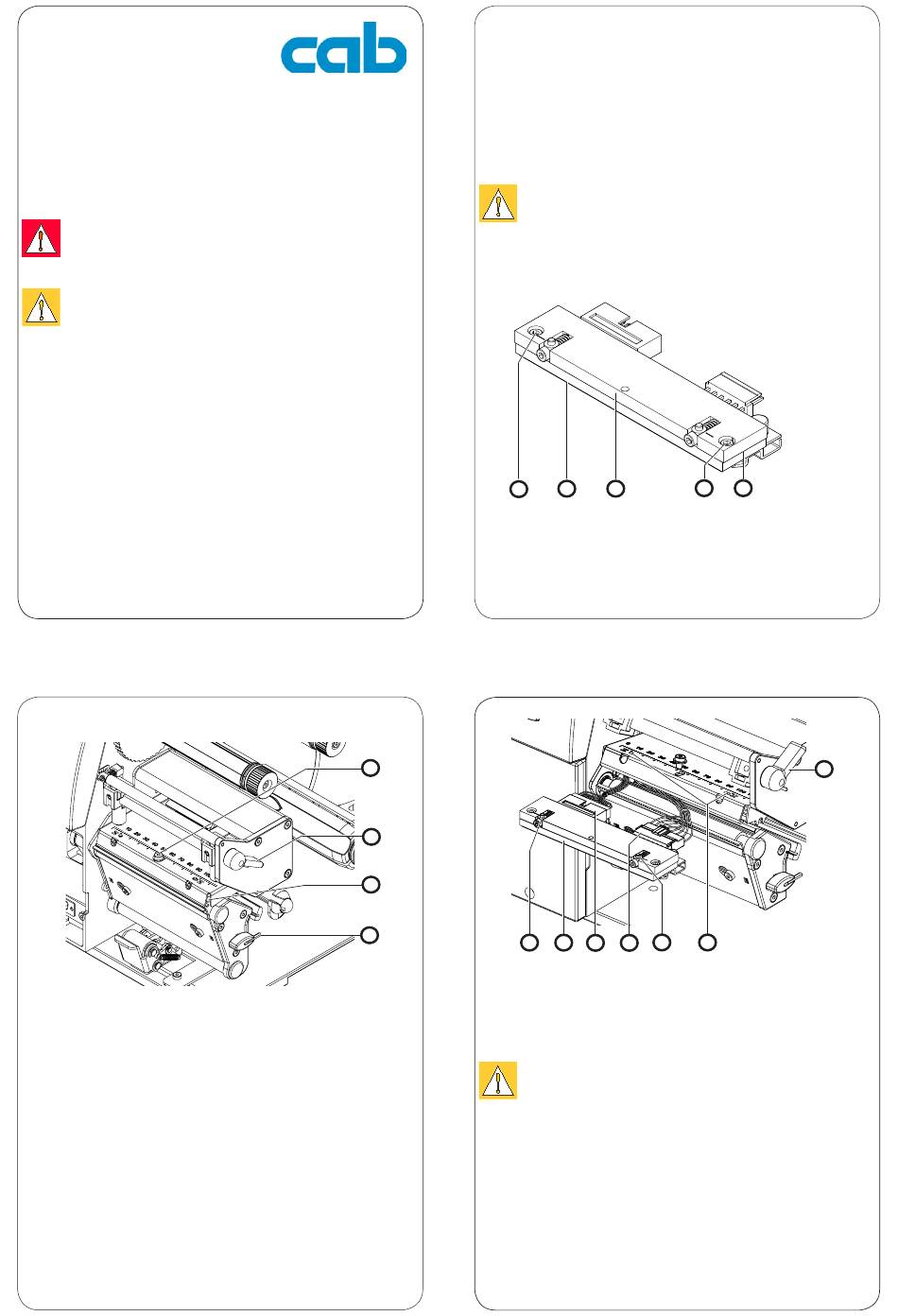

1. Material aus dem Drucker entnehmen.
2. Hebel (6) in die im Bild 2 gezeigte Stellung
schwenken.
In dieser Stellung ist die Druckkopfbaugruppe
verriegelt und liegt auf der Druckwalze auf.
3. Mit dem Sechskantschlüssel (7) die Feststell-
schraube (5) für den Druckkopf lösen.
4. Hebel (6) entgegen des Uhrzeigersinns bis zum
Anschlag schwenken und die Druckkopfbau-
gruppe dadurch entriegeln.
5. Druckkopf (1) nach unten aus der Druckkopfhal-
terung ziehen.
Montage
3

5
6
1
7
Bild 2

Die Drucker sind so konzipiert, dass ein Druck-
kopfwechsel ohne jegliche Nachjustage am Gerät
durchgeführt werden kann.
Dies gilt auch bei einen Wechsel zwischen Druck-
köpfen mit 203 dpi und 300 dpi Druckauflösung.
Achtung !
Der Druckkopf (1) ist auf einer Zwischenplatte
(2) vormontiert und exakt ausgerichtet.
Auf keinen Fall die Schrauben (3) lösen, mit
denen der Druckkopf an der Zwischenplatte
befestigt ist.
2
1
Zur einfachen Unterscheidung der sehr ähnlichen
Druckköpfe befindet sich an der Zwischenplatte ein
Etikett (4) mit Angabe der Druckkopfauflösung.
8 1 8
9 10
6.
Druckkopf (1) von den Steckverbindern der
beiden Druckkopfkabel (9, 10) lösen.
7. Kabel am neuen Druckkopf anstecken.
8.
Druckkopf mit den Stiften (8) in die Bohrung (11)
einsetzen.
Achtung !
Stifte (8) müssen korrekt in den Bohrungen
(11) sitzen und der Druckkopf vollflächig an
der Druckkopfhalterung anliegen. Anderen-
falls besteht Gefahr, dass die Kopfbaugruppe
beschädigt wird !
9. Hebel (6) erneut in die im Bild 2 gezeigte Stel-
lung schwenken. Auf die korrekte Position des
Druckkopfes achten!
10. Feststellschraube (5) einsetzen und vollständig
anziehen.
Art.-Nr. 9008498 Ausgabe 8/07
d p i
2 0 3
Bild 1
3 4

6
Bild 3
11

