ES / EM 97 Z ...
Betriebsanleitung / Seilzugschalter
Instructions for use / Pull-wire switch
Deutsch (Originalbetriebsanleitung)
Zielgruppe: qualifiziertes und autorisiertes Fachpersonal.
Lieferumfang
Gerät, Betätiger, Betriebsanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Das Gerät dient dem Ein- und Ausschalten und der Endab-
schaltung elektrischer Verbraucher. Es liegt im Verantwor-
tungsbereich des Herstellers einer Anlage oder Maschine,
die korrekte Gesamtfunktion sicherzustellen. Das Gerät nicht
umbauen oder verändern.
Installation, Montage und Demontage
GEFAHR
=
Spannungsführende Teile können
zum Stromschlag führen. Gerät nur in
spannungslosem Zustand anschließen.
Gerät nur in spannungslosem Zustand
abklemmen.
Das Gerät auf einer ebenen Fläche befestigen. Die Gebrauchs-
lage ist beliebig. Bei der Montage beachten, dass ein Verschie-
ben des Geräts auch im Fehlerfall verhindert wird. Gerät gegen
unbefugte Manipulation sichern, z.B. mit Einweg-Sicherheits-
schrauben. Zur Demontage oder Montage des Schalteinsatzes
muss der Betätiger abgebaut werden! Hinweise der Normen
EN ISO 12100 und EN ISO 14120 sowie ggf. CE Code (CSA
C22.1) oder NEC-Anforderungen beachten.
Verwendung und Betrieb
VORSICHT
=
Elektrische Überlastung kann die Oberfl ä-
che des Geräts erhitzen. Verbrennungs-
gefahr! Zulässige elektrische Belastung
einhalten (siehe Technische Daten).
Wartung und Reparatur
HINWEIS
Nur Fachpersonal darf defekte Geräte
reparieren. Das Fachpersonal muss dafür
Original-Ersatzteile von steute verwenden.
Anderenfalls kann das Gerät einen irrepa-
rablen Funktionsverlust erleiden.
Gerät regelmäßig wie folgt warten:
1. Betätiger auf Leichtgängigkeit prüfen.
2. Schmutzreste entfernen.
3. Leitungseinführung und -anschlüsse prüfen.
Reinigung
VORSICHT
=
Wenn der Gehäusedeckel beschädigt
oder nicht richtig geschlossen ist, können
spannungsführende Teile einen Strom-
schlag auslösen. Auf unbeschädigten,
korrekt geschlossenen Deckel achten.
VORSICHT
=
Wenn die Schutzart missachtet wird,
können spannungsführende Teile einen
Stromschlag auslösen. Bei der Reinigung
die Schutzart beachten.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuern-
de, nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel
verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.

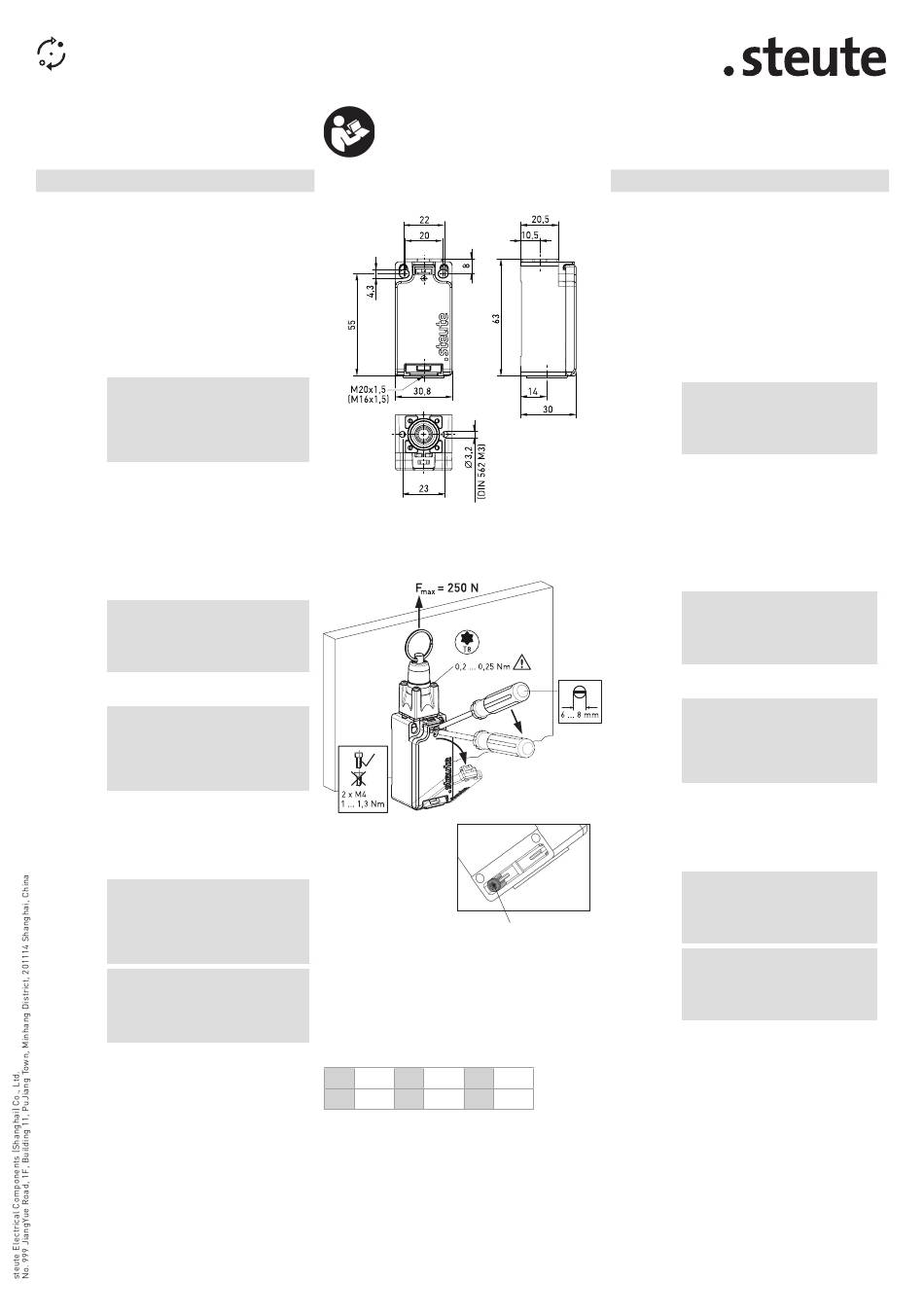

Abmessungen
Dimensions
Montage
Installation
zusätzliche Deckelschraube
additional cover screw
Herstellungsdatum
Production date
➡
Herstellungsdatum
3J5
KW 35 / 2024
➡
Production date
3J5
CW 35 / 2024
J
2024
K
2025
L
M
2027
N
2028
O
1 / 6
English
Translation of the original instructions for use.
Target group: qualified and authorized personnel.
Scope of delivery
Device, actuator, instructions for use, packaging.
Intended use
The device is used for switch on/off and limit stop of electrical
loads. It is the responsibility of the manufacturer of a plant or
machine to guarantee the correct general function. Neither
reconstruct nor alter the device.
Installation, mounting and dismantling
=
Install the device on an even surface. Any mounting position is
possible. Ensure that the device cannot be moved from its po-
sition. Ensure this in case of failure, too. For protection against
unauthorized manipulation, use e.g. one way safety screws.
The actuator must be removed to dismantle and mount the
switch insert! Observe the instructions in the standards EN ISO
12100 and EN ISO 14120 and, if applicable, the CE Code (CSA
C22.1) or NEC requirements.
Application and operation
=
Maintenance and repair
Service the device regularly as follows:
1. Check the actuator for easy operation.
2. Remove all dirt particles.
3. Check the sealing of the cable or conduit connections.
Cleaning
=
=
- In case of damp cleaning: use water or mild, non-scratching,
non-chafi ng cleaners.
- Do not use aggressive cleaners or solvents.
2026
Disposal
- Observe national, local and legal regulations
2029
concerning disposal.
- Recycle each material separately.
DANGER
Live parts can lead to electric shock.
Connect the device only when it is de-en-
ergized. Disconnect the device only when
it is de-energized.
CAUTION
Electrical overload can heat the surface
of the device. Danger of burns! Observe
permissible electrical load (see
technical data).
NOTICE
Only qualifi ed personnel may repair
defective devices. The qualifi ed person-
nel must use original spare parts from
steute. Otherwise the device may suffer
irreparable loss of function.
CAUTION
If the enclosure cover is damaged or not
closed properly, live parts can cause an
electric shock. Make sure that the cover
is undamaged and correctly closed.
CAUTION
If the protection class is not observed,
live parts can cause an electric shock.
Observe the degree of protection when
cleaning.
