ES/EM 95
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttori di posizione
Instruções de montagem e instalação / Chaves fim de curso
Инструкции Монтаж и Коммутация / Переключатели положения
deutsch (Originalsprache)
Bestimmung und Gebrauch
Die Positionsschalter mit Sicherheitsfunktion ES/EM 95 dienen dem
Einsatz in Sicherheitsstromkreisen zur Stellungsüberwachung beweg-
licher Schutzeinrichtungen nach EN 1088 und EN 60947-5-1.
Befestigung / Anschluss
Den Positionsschalter auf einer ebene Fläche befestigen. Bei der
Montage ist darauf zu achten, dass ein Verschieben des Positions-
schalters mit Sicherheitsfunktion auch im Fehlerfall verhindert wird.
Den Schalter gegen unbefugtes Lösen sichern, z. B. mit Einweg-
Sicherheitsschrauben. Bei der Montage des Schalters sind die Anfor-
derungen nach DIN EN 1088, insbesondere die Punkte 5.2 und 5.7, zu
berücksichtigen! Bitte beachten Sie auch die Hinweise der Normen
EN 292 und EN 953.
Hinweise
Der elektrische Anschluss darf nur von autorisiertem Fachperso-
nal durchgeführt werden. Der Schalter darf nicht als mechanischer
Anschlag verwendet werden. Die Gebrauchslage ist beliebig. Um-
bauten und Veränderungen am Schalter sind nicht gestattet. Die
hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu
übernehmen. Ein komplettes sicherheitsgerichtetes System enthält
in der Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzep-
te für sichere Abschaltungen. Hierzu ist auch eine Validierung nach
EN ISO 13849-2 bzw. nach DIN EN 62061 erforderlich. Desweiteren
kann der Performance Level bzw. SIL CL Level durch Verkettung von
mehreren Sicherheitsbauteilen und anderen sicherheitsgerichteten
Geräten, z. B. Reihenschaltung von Sensoren, niedriger ausfallen als
die Einzellevel. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzu-
stellen. steute übernimmt keine Haftung für Empfehlungen, die durch
diese Beschreibung gegeben oder impliziert werden. Änderungen,
die dem technischen Fortschritt dienen, vorbehalten. Aufgrund dieser
Beschreibung können keine neuen, über die allgemeinen steute-
Lieferbedingungen hinausgehenden Garantie-, Gewährleistungs- oder
Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Prüfen des Betätigers auf Leichtgängigkeit
2. Entfernen von Schmutzresten
3. Nachschmieren der Wellen oder Bolzen
4. Prüfen der Leitungseinführung und -anschlüsse
English
Destination and use

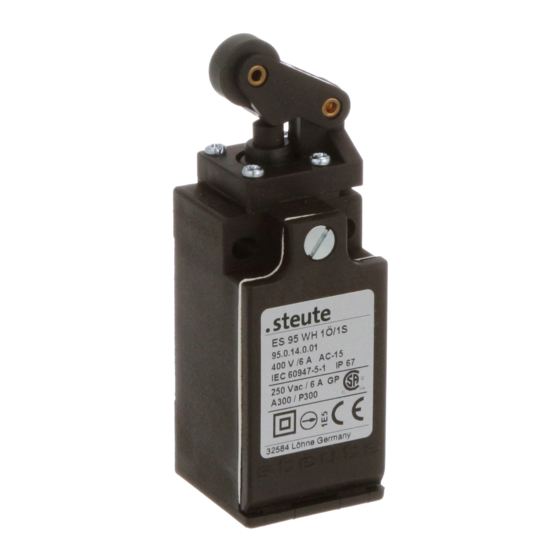

The position switch ES/EM 95 for safety circuits is used in safety cir-
cuits to monitor the position of mobile safety guards to EN 1088 and
EN 60947-5-1.
Mounting / Wiring
The position switch should be mounted on an even surface. Please
ensure that, even in case of failure, the poasition switch cannot be
moved from its position. For protection against manipulation use one-
way safety screws which are optional available. Please adjust screws
at both sides with the same number of turns with a screwdriver. When
mounting the switch please observe the requirements of DIN EN
1088, especially paragraph 5.2 and 5.7! Please observe the instruc-
tions in the standards EN 292 and EN 953.
Notices
The electrical connection may only be carried out by authorised per-
sonnel. Do not use the sensor as mechanical endstop. Any mounting
position is possible. Reconstruction and alterations at the switch are
not allowed. The described products have been developed in order
to assume safety functions as a part of an entire plant or machine. A
complete safety system normally covers sensors, monitoring modules,
indicator switches and concepts for safe disconnection. Therefore a
validation according to EN ISO 13849-2 or DIN EN 62061 is required.
Furthermore the Performance Level and SIL CL can be lower be-
cause of the combination of several safety components and other
safety-related devices, e.g. by serial connection of sensors than the
single level. The responsibility taken by the manufacturer of a plant
or machine implies to secure the correct general function. Subject to
technical modifications. Moreover steute does not assume any liability
for recommendations made or implied by this description. From this
description new claims for guarantee, warranty or liability cannot be
derived beyond the general terms and conditions of delivery.
Maintenance
With rough conditions, we recommend routine maintenance
as follows:
1. Check actuator for easy operation.
2. Remove all dirt or particles.
3. Lubricate cam and roller shafts.
4. Check sealing of the cable or conduit connections.
