Sportgeräte 2000 GmbH
Schinkelstraße 15
31137 Hildesheim
Hinweis!
Bevor Sie zusammenbauen, prüfen Sie die
Sendung auf Vollständigkeit und Unversehrtheit.
Reklamationen
versicherungstechnischen Gründen nur innerhalb
von 24 h ab Lieferzeitpunkt möglich.
Detaillierte Montageanleitung
über den untenstehenden
Pfad oder den QR-Code zu finden
www.helo-sports.de/fileadmin/Download-Montageanleitung/M-00083.pdf
M-00083-Montageanleitung
BB-Anlage 1100,1101 neu
Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /

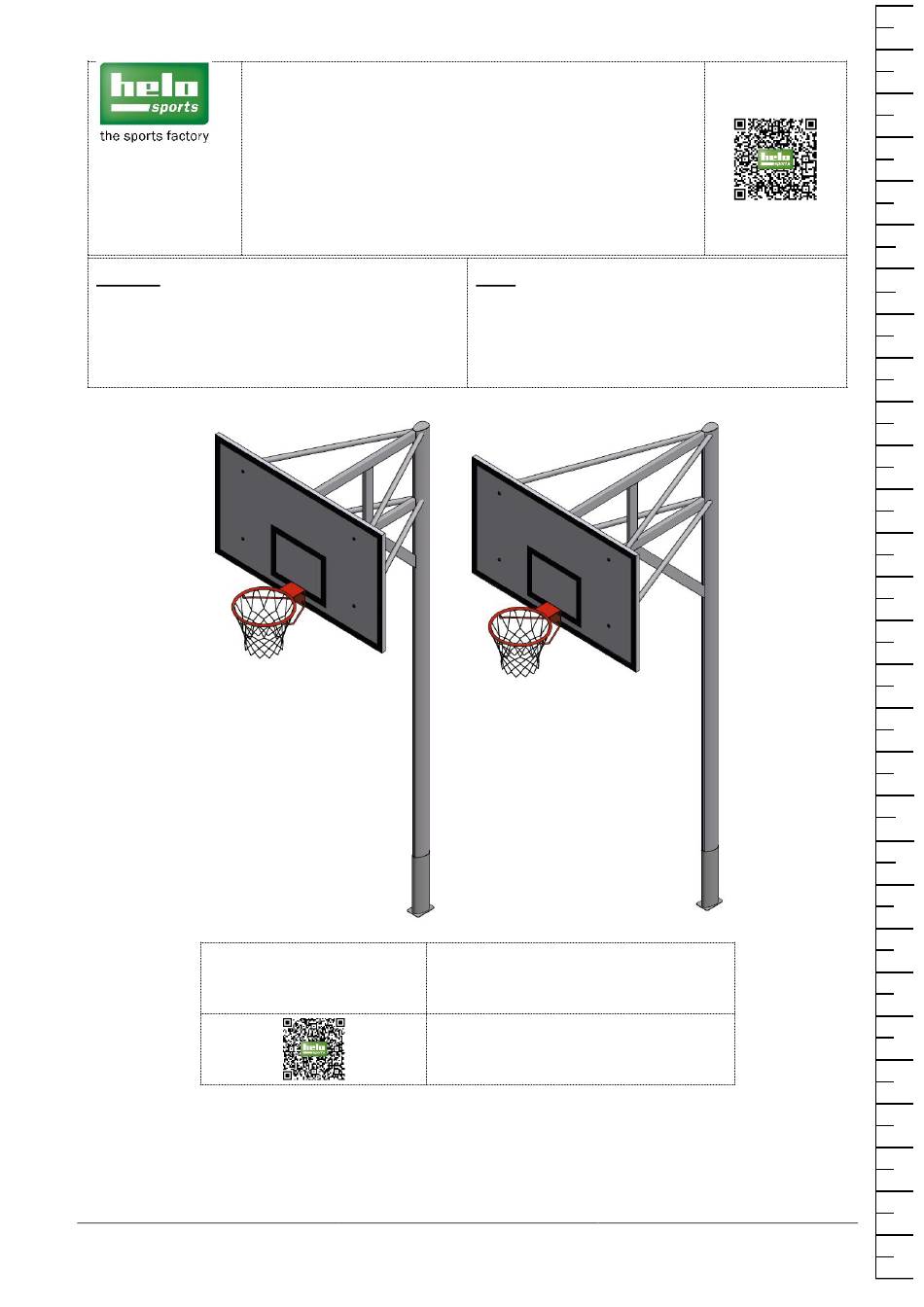

Montageanleitung
Mounting instruction

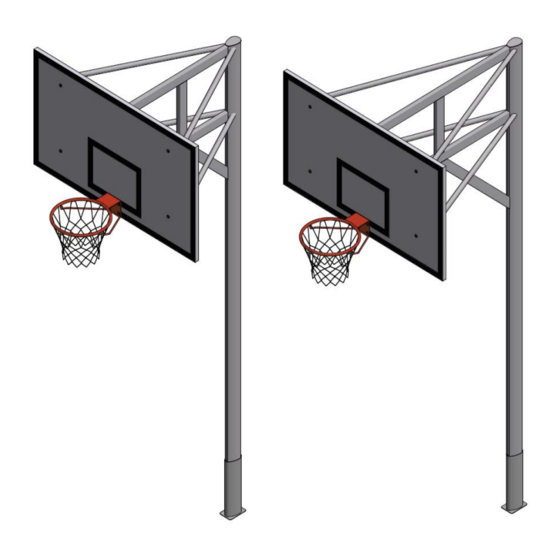

Basketballanlage - Einmast-Konstruktion
Basketball system - single post construction
B01100, B01101
sind
aus
Fundamentplan M-00142
Foundation plan M-00142
Sicherheitsanweisung M-00066
Safety Instruction M-00066
Revision 2 vom 24.01.2020
Models and technical details subject to change, errors excepted. All contents are copyrighted.
Note!
Before mounting you ought to check if the supply
is complete and undamaged.
Reclamations work only within 24 hours doe to
insurance reasons.
Detailed mounting instruction
over the below
path or the QR code
10
M-00083
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
Seite 1 von 9
In
mm
Advertisement
Related Manuals for helo sports B01100
Summary of Contents for helo sports B01100
- Page 1 Basketballanlage - Einmast-Konstruktion Sportgeräte 2000 GmbH Schinkelstraße 15 Basketball system - single post construction 31137 Hildesheim B01100, B01101 Hinweis! Note! Bevor Sie zusammenbauen, prüfen Sie die Before mounting you ought to check if the supply Sendung auf Vollständigkeit und Unversehrtheit.
- Page 2 Pos.No. Part Pcs. Description Order-No. Comment Ausladung 1,25m B01101 Outreach 1,25m Masten Post Ausladung 1,65m B01100 Outreach 1,65m Zielbrett 180 x 105cm Alternativ 180 x 120cm B01153 Backboard 180 x 105cm Alternatively 180 x 120cm Korb B01132 Basket Netz B01135...
- Page 3 Pos.Nr. Teil Stck. Bezeichnung Artikel-Nr. Anmerkung Pos.No. Part Pcs. Description Order-No. Comment Unterlegscheibe - M8 K-02154 Wascher - M8 Polyamid-Scheibe - M8 K-02157 Polyamide-Disc - M8 Sechskantmutter DIN985 - M8 K-02072 Hexagon nut DIN985 - M8 Sechskantschraube DIN931 - M10x90 K-02017 Hexagon screw DIN931 - M10x90 Unterlegscheibe DIN125 - M10...
- Page 4 Comment Bodenhülse Einstecktiefe 500mm B01103 Ground sleeve Insert depth 500mm Fundamentplan für B01100 / B01101 Foundation plan for B01100 / B01101 Sicherheitsanweisung M-00066 Safety Instruction M-00066 M-00083-Montageanleitung Revision 2 vom 24.01.2020 Seite 4 von 9 BB-Anlage 1100,1101 neu Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /...
- Page 5 Benötigte Hilfsmittel: Required tool: Pos.Nr. Bezeichnung Anmerkung Pos.No. Description Comment SW 17mm Schraubenschlüssel AF 17mm wrench SW 13mm Schraubenschlüssel AF 13mm wrench SW 5mm Sechskantschlüssel AF 5mm allen wrench Schnittgefahr an Sicherheitshandschuh den Profilen Safety gloves Danger of cutting on the profile Sicherheitsschuhe Safety shoes M-00083-Montageanleitung...
- Page 6 Auf der Basketballanlage Warning label befindliche Warnaufkleber: on the basketball system: Weitere Aufkleber: More labels: M-00083-Montageanleitung Revision 2 vom 24.01.2020 Seite 6 von 9 BB-Anlage 1100,1101 neu Modell- und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. / Models and technical details subject to change, errors excepted.
- Page 7 Arbeitsschritte zur Montage Working steps to assembly Die Bodenhülse (12) laut Fundament- Concrete the ground sleeve according plan einbetonieren. to the foundation plan. Hinweis: Zu beachten ist, dass die Note: Please note that the screw in the Schraube in der Bodenhülse nach ground socket is pointing downwards.
- Page 8 Den Basketball-Korb (3) an das Ziel- brett (2) mit vier Sechskant-schrauben Fasten the basket (3) to the back- M10x90 (9), acht Unterlegscheiben board (2) with four hexagonal screws M10 (10) und vier Sechskantmuttern M10x90 (9), eight washers M10 (10) M10 (11) verschrauben. and four hexagonal nuts M10 (11).
-
Page 9: Maintenance Instructions
Das Netz in den Korb aufhängen. Hang the net into the basket. Wartungshinweise Maintenance instructions Es ist verboten sich an den Korb dran It is forbidden to hang on to the basket zu hängen und auf den Rahmen zu and climb to the framework.
