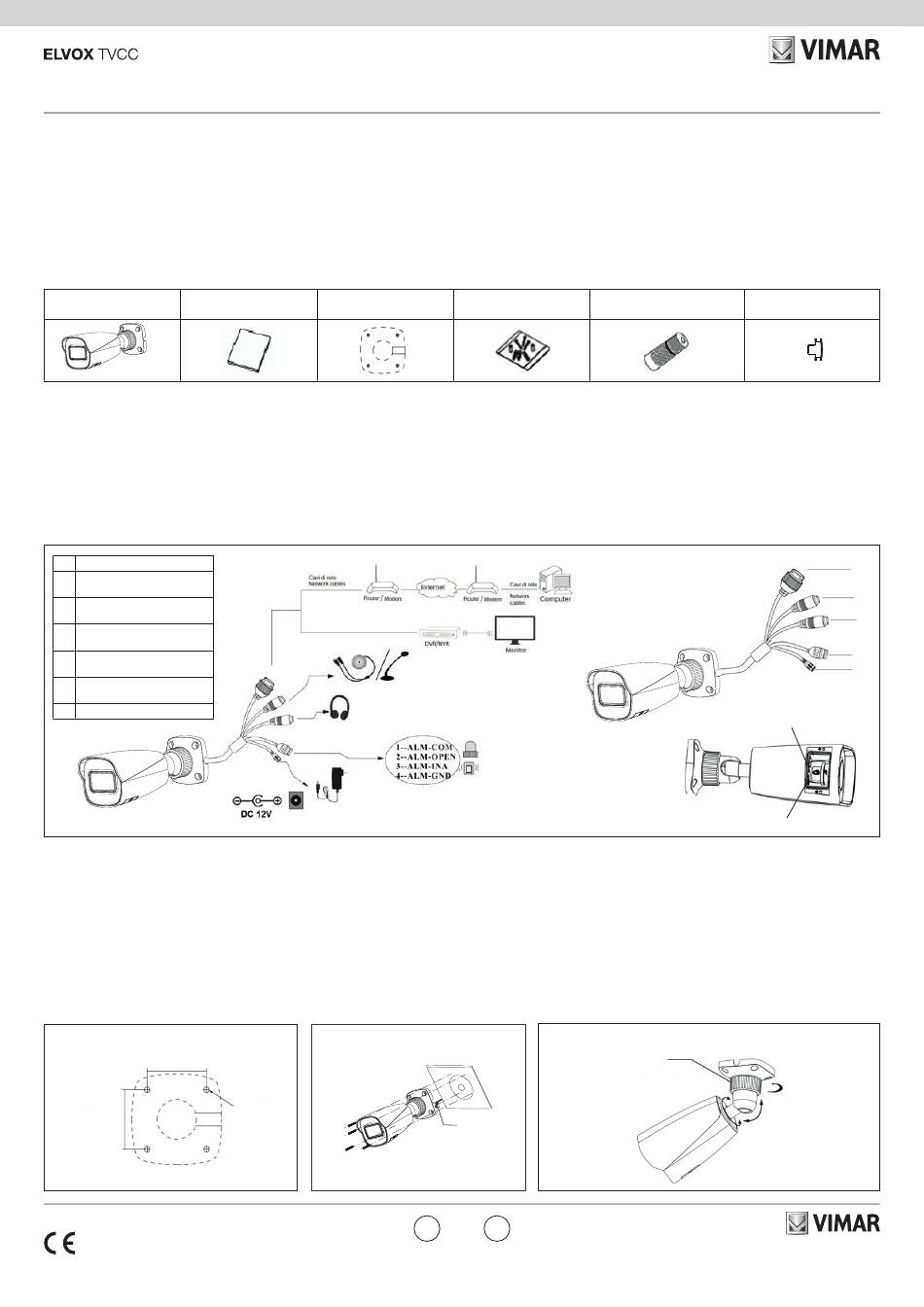

4621.2812DDT

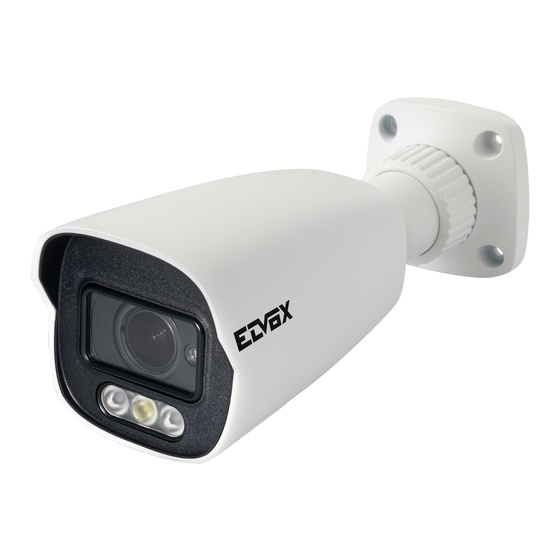

Telecamera Bullet IP a colori Day & Night, sensore CMOS 1/3", risoluzione 4 Mpx
(2592×1520), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR LED/Luce bianca
meccanico, H.265S Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30-40 m,
Audio IN/OUT, funzioni AV, Luce Blu e Rossa di allarme, H-WDR, HLC, BLC, ROI, 3DNR,
Mask, Motion, DC-Iris, SmartIR, RTSP, protocollo ONVIF, grado di protezione IP66.
Dimensioni: 81x81x218 mm. Peso 680 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni
sotto riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in
dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte. Utilizza le
tecnologie più avanzate, di codifica e decodifica video ed è conforme al protocollo TCP/IP,
SoC (System on Chip) per assicurare la stabilità e l'affidabilità del sistema. I manuali completi
e i software CVM.exe, Iptool.exe e Diskcalculator.exe sono disponibili nella scheda prodotto
consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
1 Cavo di rete / Network cable
Cavo microfono /
2
Microphone cable
Cavo cuffie /
3
Headphone cable
Ingresso/uscita allarmi /
4
Alarm input/output
Cavo alimentazione /
5
Power cable
Slot micro SD card /
6
Micro SD card slot
7 Reset
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi per
sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera in ambiente
asciutto. Si consiglia di riposizionare il coperchio inferiore entro 4 ore dalla sua rimozione. La
procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come descritto di
seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare le viti di fissaggio per regolare l'angolo di
visuale della telecamera. Fissare quindi le viti.
1 - 2
48,08 mm
48,08 mm
49401934A0 00 2309
Dima di foratura
Drill template
Camera Quick start guide
CD Drill template Rubber plug
48.08mm
48.08mm
② Route and connect the cables .
③ Secure the mounting base with camera to the wall with the screws
3
provided.
Ø4,6 mm
④ Bracket adjustment. Before adjustment, preview the image of the
camera on a monitor and then loosen the fixed ring to adjust the view
angle of the camera.
Fixed Ring
360° Rotation
IP Bullet Day&Night colour camera, CMOS 1/3" sensor, 4 Mpx (2592×1520) resolution, 2.8-
12 mm motorized varifocal lens, mechanic IR filter, H.265S Multistream, PoE or 12 Vdc
supply, SD CARD slot, IR LED/White light 30-40 m, Audio IN/OUT, Intelligent Video Analysis,
Blue and Red light warning, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris, SmartIR,
RTSP functions, ONVIF protocol, IP66 protection degree. Dimensions: 81x81x218 mm.
Weight 680 g.
Package content
After you receive your device, please check the following accessories. The pictures here are
for reference only.
Viti
Screws & spiles
Introduction
4 tapping screws
1 machine screw
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol, SoC
(System on chip), etc to ensure this system more stable and reliable. Complete manuals and
× 4
Plastic plug
CVM.exe, Iptool.exe e Diskcalculator.exe software are available to download in the Product
info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1
3
4
5
6
7
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use thecamera in the dry environment.
You'd better install bottom cover less than 4 hours after removing it. The mounting steps are
as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
∅4.6
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a monitor
and then loosen the fixed screw to adjust the view angle of the camera.
After that, tighten the fixed screws.
4
⑥ Install the cover back to the camera and fix it firmly with the
Anello di fissaggio/
screws. (Note that the cover should not be installed unevenly.)
Fixed ring
5
Network Connection
Gommino
Rubber plug
Rubber plug
● Access the camera through IP-Tool
IPC
IT EN
① Make sure that the camera and the PC are well connected via LAN.
② Find the IP-Tool from the CD and then install it in the computer.
After that, run the IP-Tool as shown below.
360° Pan
Immediate Refresh
90° Tilt
Device Name Device Type
name
Cappuccio impermeabile
Camera Quick start guide
Water-proof Cap
CD
Drill template
DC12V
2 3
Insert a micro
SD card
Cover
Rotazione/Rotation 360°
Inclinazione/Tilt
90°
Switch
Network Cable Network Cable
Computer
Router
36063 Marostica VI - Italy
Device Network Search
Product Model IP Address Http Port Data Port Subnet
Modify Network Parameter
IPC unknown 192.168.226.201 80 9008 255.255.
4 tapping screws
Gommino
1 machine screw
Rubber plug
× 4
Rubber plug Plastic plug
3
4
5
1
2
6
3
4
7
5
6
7
above table to show the ne
Modify the IP address and
network address is in the s
computer. Please modify t
to the practical situation.
Modify
Mac Ad
IP Addr
Subnet
Gatewa
Brandeggio/Pan
360°
For example, the IP addre
IP address of the camera sh
gateway shall be changed to
enter the password of the a
modify the settings.
The default password
④ Double-click the camer
MENU
IP address in the address b
Then follow directions to
⑤ Enter the username and
Viale Vicenza, 14 The default username i
www.vimar.com
About
