Vimar ELVOX TVCC 4621.2812GAE Quick Start Manual

4621.2812GAE

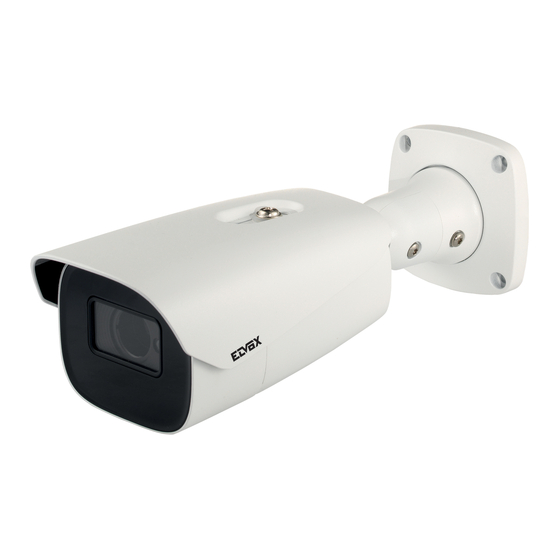

Telecamera Bullet IP Plus a colori Day & Night, sensore CMOS 1/2,5", risoluzione 6 Mpx
(3296x1856), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico, H.265+
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 50-70 m, CVBS, Microfono
integrato, funzioni AV con rilevazione target e classificazione video, H-WDR, HLC, BLC, ROI,
3DNR, Mask, Motion, DC-Iris, SmartIR, RTSP, grado di protezione IP67.
Dimensioni: 100x89x280 mm. Peso 1115 g.

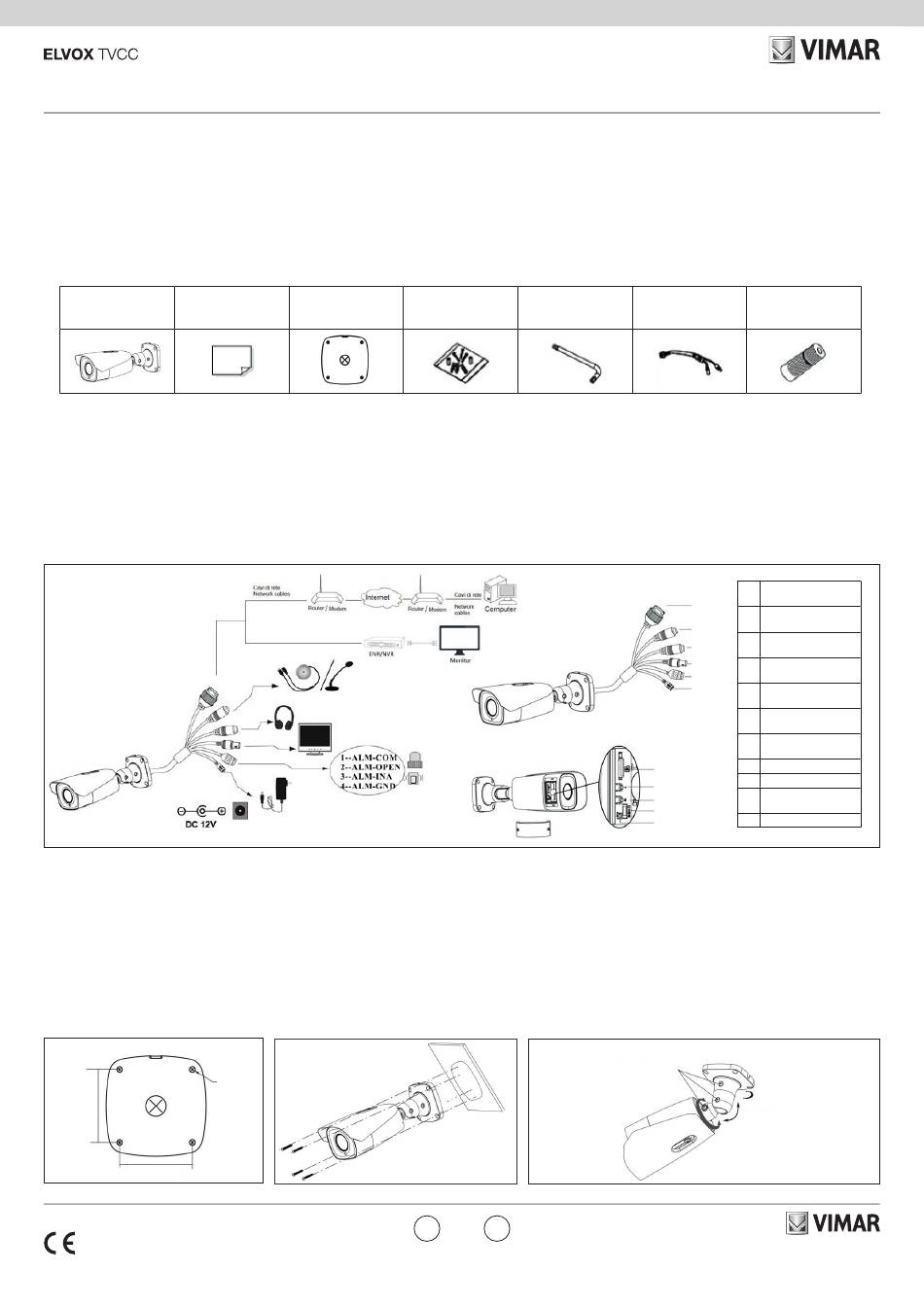

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni
sotto riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in
dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte. Utilizza le
tecnologie più avanzate, di codifica e decodifica video ed è conforme al protocollo TCP/IP,
SoC (System on Chip) per assicurare la stabilità e l'affidabilità del sistema. I manuali completi
e i software CVM.exe, Iptool.exe e Diskcalculator.exe sono disponibili nella scheda prodotto
consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi per
sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera in ambiente
asciutto. Si consiglia di riposizionare il coperchio inferiore entro 4 ore dalla sua rimozione. La
procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come descritto di
seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare le viti di fissaggio per regolare l'angolo di
visuale della telecamera. Fissare quindi le viti.
1 - 2
64,6 mm
64,6 mm
49401962A0 00 2402
Dima di foratura
Drill template
3
Ø5 mm
IP Plus Bullet Day&Night colour camera, CMOS 1/2.5" sensor, 6 Mpx (3296×1856) resolution,
2.8-12 mm motorized varifocal lens, mechanic IR filter, H.265+ Multistream, PoE or 12 Vdc
supply, SD CARD slot, IR 50-70 m, CVBS, Built-in microphone, AV functions with target
detection and video classification, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris,
SmartIR, RTSP functions, IP67 protection degree.
Dimensions: 100x89x280 mm. Weight 1115 g.
Package content
After you receive your device, please check the following accessories. The pictures here are
for reference only.
Viti Cacciavite
Screws & spiles Screw-driver
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol, SoC
(System on chip), etc to ensure this system more stable and reliable. Complete manuals and
CVM.exe, Iptool.exe e Diskcalculator.exe software are available to download in the Product
info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use thecamera in the dry environment.
You'd better install bottom cover less than 4 hours after removing it. The mounting steps are
as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a monitor
and then loosen the fixed screw to adjust the view angle of the camera.
After that, tighten the fixed screws.
4
Viti di fissaggio/Fixed screws
IT EN
Cavo di connessione Cappuccio
CVBS e DC IN impermeabile
CVBS & DC in cables Water-proof Cap
Cavo di rete / Network
1
cable
1
Cavo microfono /
2
Microphone cable
2
Cavo cuffie /
3
3
Headphone cable
4
Uscita video CVBS /
4
CVBS Video output
5
6
Ingresso/uscita allarmi /
5
Alarm input/output
Cavo alimentazione /
6
Power cable
Slot micro SD card /
7
Micro SD card slot
8 Zoom +
7
9 Zoom -
8
Porta CVBS/DC IN /
9 10
CVBS/DC IN port
10
11 Reset
11
Brandeggio/Pan 360°
Inclinazione/Tilt 90°
Rotazione/Rotation 360°
