Vimar ELVOX 4621.2812EAE Quick Start Manual

4621.2812EAE

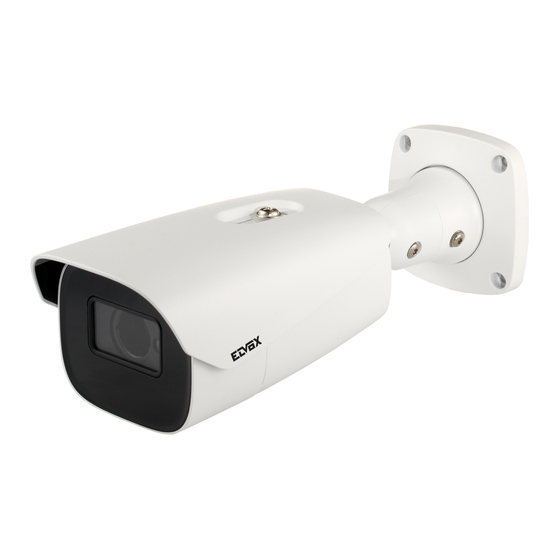

Telecamera Bullet IP a colori Day & Night, sensore CMOS 1/2,7", risoluzione 5
Mpx (2592×1944), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico,
H.265+ Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 50-70 m,
CVBS, Audio IN/OUT, funzioni AV, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion,
DC-Iris, SmartIR, RTSP, grado di protezione IP67.
Dimensioni: 100x89x280 mm. Peso 1115 g.

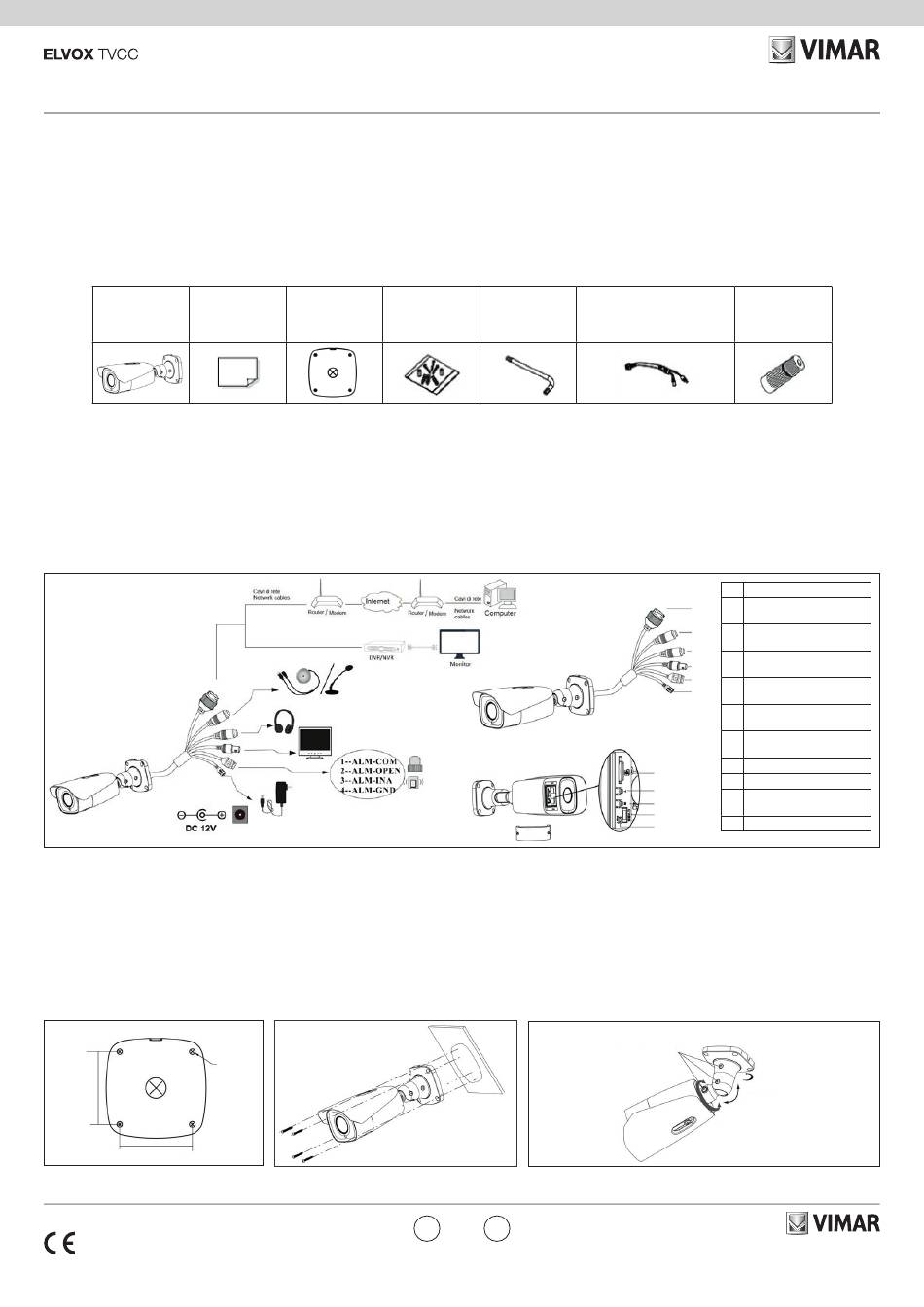

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le
illustrazioni sotto riportate hanno solo funzione di riferimento. Far riferimento
all'apparecchiatura in dotazione.
Istruzioni
Telecamera per l'uso
Camera Quick and start
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC (System on Chip) per assicurare la stabilità e l'affidabilità del
sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. Si consiglia di riposizionare il coperchio inferiore entro 4 ore
dalla sua rimozione. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare le viti di fissaggio per regolare l'an-
golo di visuale della telecamera. Fissare quindi le viti.
1 - 2
64,6 mm
64,6 mm
49401831A0 00 2206
Dima di foratura
Drill template Screws & spiles
guide
3
Ø5 mm
IP Bullet Day&Night colour camera, CMOS 1/2.7" sensor, 5 Mpx (2592×1944)
resolution, 2.8-12 mm motorized varifocal lens, mechanic IR filter, H.265+
Multistream, PoE or 12 Vdc supply, SD CARD slot, IR 50-70 m, CVBS, Audio IN/
OUT, Intelligent Video Analysis, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-
Iris, SmartIR, RTSP functions, IP67 protection degree. Dimensions: 100x89x280
mm. Weight 1115 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Viti Cacciavite
Screw-driver
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solu-
tions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC (System on chip), etc to ensure this system more stable and
reliable. Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use thecamera in the dry envi-
ronment. You'd better install bottom cover less than 4 hours after removing it. The
mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a
monitor and then loosen the fixed screw to adjust the view angle of the camera.
After that, tighten the fixed screws.
4
Viti di fissaggio/Fixed screws
IT EN
Cavo di connessione Cappuccio
CVBS e DC IN impermeabile
CVBS & DC in cables Water-proof Cap
1 Cavo di rete / Network cable
Cavo microfono /
1
2
Microphone cable
2 Cavo cuffie /
3
Headphone cable
3
Uscita video CVBS /
4
4
CVBS Video output
5
Ingresso/uscita allarmi /
5
6
Alarm input/output
Cavo alimentazione /
6
Power cable
Slot micro SD card /
7
Micro SD card slot
8 Zoom +
7
9 Zoom -
8
Porta CVBS/DC IN /
10
9
CVBS/DC IN port
10
11 Reset
11
Brandeggio/Pan 360°
Inclinazione/Tilt 90°
Rotazione/Rotation 360°
