Vimar ELVOX 4621.2812LPR Manual

4621.2812LPR
Telecamera Bullet IP lettura targhe a colori Day & Night, sensore CMOS 1/2,8", risoluzione
2 Mpx (1920×1080), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico, H.265+
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 50-70 m, CVBS, Audio IN/OUT,
funzioni AV, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris, SmartIR, RTSP, grado
di protezione IP67.
Dimensioni: 100x89x280 mm. Peso 1115 g.

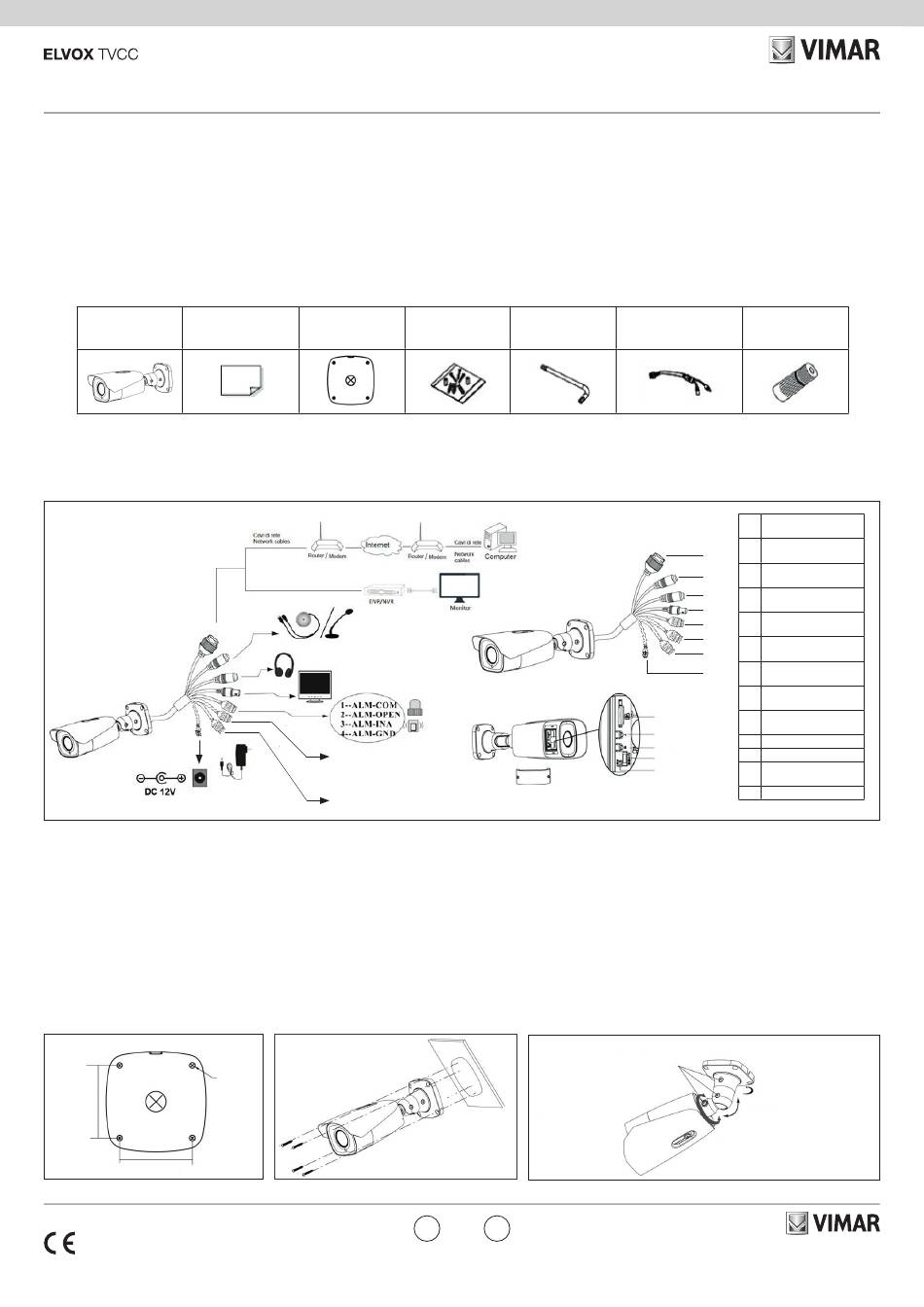

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni
sotto riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in
dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi per
sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera in ambiente
asciutto. Si consiglia di riposizionare il coperchio inferiore entro 4 ore dalla sua rimozione. La
procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come descritto di
seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare le viti di fissaggio per regolare l'angolo di
visuale della telecamera. Fissare quindi le viti.
1 - 2
64,6 mm
64,6 mm
49402012A0 01 2501
Dima di foratura
Drill template
Wiegand
1 - D0
2 - D1
3 - GND
RS485
3
Ø5 mm
Day & Night color license plate recognition IP Bullet camera, CMOS 1/2.8" sensor, 2 Mpx
(1920×1080) resolution, 2.8-12 mm motorized varifocal lens, mechanic IR filter, H.265+
Multistream, PoE or 12 Vdc supply, SD CARD slot, IR 50-70 m, CVBS, Audio IN/OUT,
Intelligent Video Analysis, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris, SmartIR,
RTSP functions, IP67 protection degree.
Dimensions: 100x89x280 mm. Weight 1115 g.
Package content
After you receive your device, please check the following accessories. The pictures here are
for reference only.
Viti Cacciavite
Screws & spiles Screw-driver
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use thecamera in the dry environment.
You'd better install bottom cover less than 4 hours after removing it. The mounting steps are
as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a monitor
and then loosen the fixed screw to adjust the view angle of the camera.
After that, tighten the fixed screws.
4
Viti di fissaggio/Fixed screws
IT EN
Cavo di connessione Cappuccio
CVBS e DC IN impermeabile
CVBS & DC in cables Water-proof Cap
Cavo di rete /
1
Network cable
Cavo microfono /
2
1 Microphone cable
Cavo cuffie /
3
2
Headphone cable
Uscita video CVBS /
3
4
CVBS Video output
4
Ingresso/uscita allarmi /
5 5
Alarm input/output
6
Uscita Wiegand /
6
7
Wiegand output
Uscita RS485 /
8 7
RS485 output
Cavo alimentazione /
8
Power cable
9 Slot micro SD card /
9
Micro SD card slot
10
10 Zoom +
11
11 Zoom -
12
Porta CVBS/DC IN /
13
12
CVBS/DC IN port
13 Reset
Brandeggio/Pan 360°
Inclinazione/Tilt 90°
Rotazione/Rotation 360°
