Italiano
L'impegno di prestare la garanzia è subordinato alle condizioni e
prescrizioni riportate di seguito.
Il radiatore non abbia subito danneggiamenti durante il trasporto,
le movimentazioni o l'installazione e non sia stata effettuata alcuna
riparazione e/o manomissione, non espressamente autorizzata, da
parte di terzi. Il materiale sia stato immagazzinato in buone condizioni
e al riparo dalle intemperie prima di essere installato. L'installazione del
prodotto deve essere effettuata da personale qualificato e in conformità
alle presenti istruzioni e a tutte le norme impiantistiche e di sicurezza
nazionali e locali.

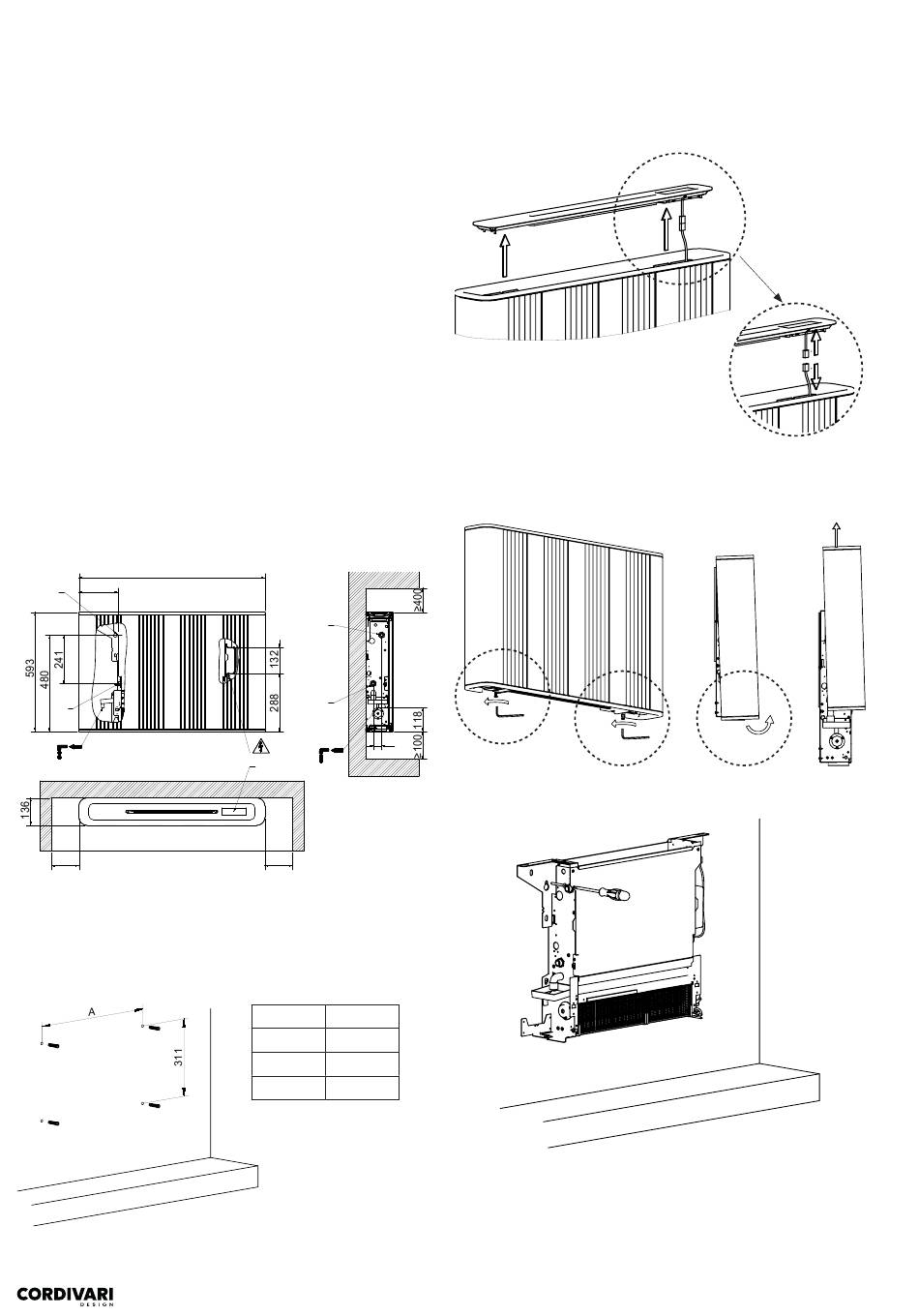

6 . Fissaggio a parete
Il fissaggio a parete dell'apparecchio è da effettuare seguendo le istruzioni
sotto riportate. I sistemi di fissaggio (viti+tasselli) sono idonei per impiego
su pareti compatte o in laterizio forato. Per pareti realizzate in materiali
diversi è responsabilità dell'installatore adottare sistemi di fissaggio
appropriati. La distanza minima tra il pavimento e la base dell'unità non
deve essere inferiore a 100 mm, in modo da consentire una corretta
aspirazione dell'aria. La distanza minima tra i lati della scocca metallica
e le pareti non deve essere inferiore a 100 mm, in modo da consentirne
la corretta rimozione. Infine, la distanza minima tra la parte superiore
dell'unità e qualsiasi parete e/o ostacolo, non deve essere inferiore a 400
mm, in modo da consentire una corretta espulsione dell'aria.
L
IN 1/2" 194
OUT
1/2"
≥100
Sulla faccia posteriore della scatola del prodotto è riportata una dima di
installazione.
Procedere come segue:
1. Ritagliare la scatola per ottenere la dima di installazione.
2. Applicando la dima a parete e/o usando le dimensioni sotto in tabella,
praticare i fori nei punti indicati ed applicare i tasselli ad espansione
IN
1/2"
OUT
1/2"
42
DISPLAY
≥100
A
Mod.
2000 364
564
4000
6000 764
- 6 -
3. Sollevare l'isola comandi e scollegare il cavo di connessione con la
user interface. Prestare attenzione a non danneggiare l'isola comandi.
4. Svitare le viti nella parte inferiore usando la chiave esagonale. Ruotare
leggermente e sollevare la scocca frontale, disimpegnandola dall'unità
di scambio termico. Prestare attenzione a non danneggiare la scocca.
5. Fissare l'unità di scambio termico usando le viti autofilettanti.
Per rimontare la scocca frontale, seguire i passi 3 e 4 in ordine inverso.
È previsto, quale kit opzionale, anche il fissaggio a parete con ancoraggi
a pavimento e relative cover, utili a nascondere tubazioni e scarichi
idraulici provenienti dal pavimento. Fare rifermento alle istruzioni del kit
Cod. 1910000000085 - nv02
