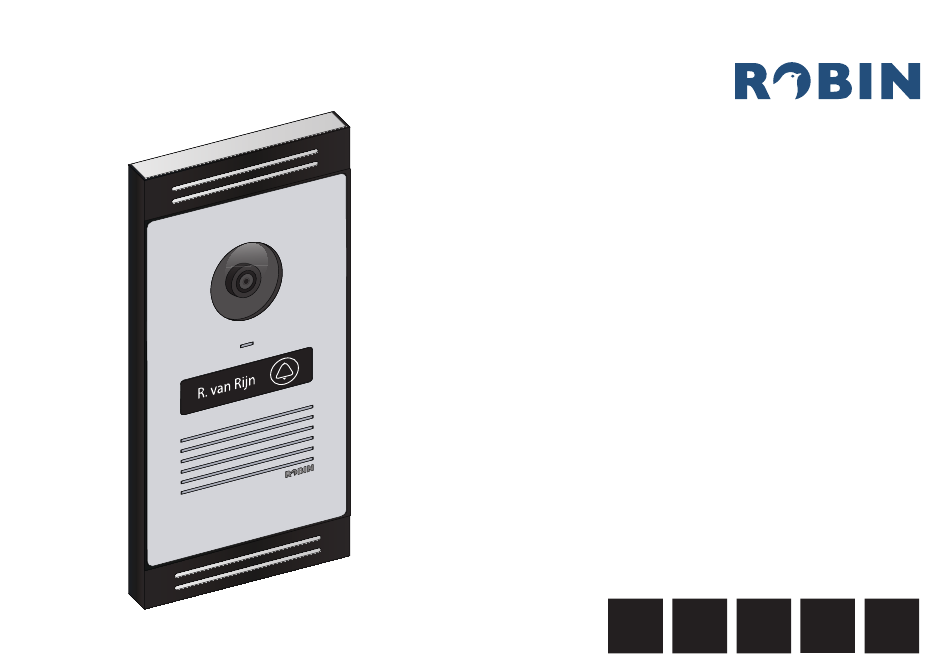

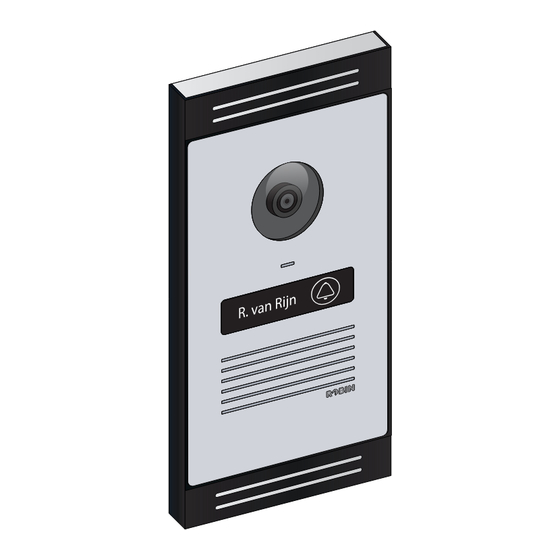

ROBIN PROLINE HD
DOORBELL
Manual
Handleiding
Bedienungsanleitung
Mode d'emploi
Instrucciones de uso
EN
NL
DE
FR
ES

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ProLine HD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Robin ProLine HD

Summary of Contents for Robin ProLine HD

  • Page 1 ROBIN PROLINE HD DOORBELL Manual Handleiding Bedienungsanleitung Mode d’emploi Instrucciones de uso...
  • Page 2 Additional copies are available on the Robin • Power consumption: 5 W website or via the Robin support service. The latest manual for • Ambient temperature: -20 – 50°C this product is available at any time on the Robin website.

  • Page 3: Warranty Conditions

    If no invoice is available, the production date applies. The consumer is obliged to inform Robin Telecom Development B.V. in writing of any non-conformity within two months from reporting a defect.
  • Page 4 • Stroomverbruik: 5 W nieuwe eigenaren. Extra exemplaren zijn beschikbaar op de • Omgevingstemperatuur: -20 – 50°C Robin-website of via de Robin-support service. De nieuwste • CE en FCC markering handleiding voor dit product is op elk moment beschikbaar op de Robin-website.
  • Page 5 Als er geen factuur is, is de productiedatum van toepassing. De consument is verplicht Robin Telecom Development B.V. binnen twee maanden na het melden van het gebrek schriftelijk op de hoogte te stellen van de non-conformiteit.

  • Page 6: Technische Daten

    • Montage: Unterputz und Aufputz aufgenommen und an neue Besitzer weitergegeben • Versorgungsspannung: 48 VDC ± 10% werden. Zusätzliche Exemplare sind auf der Robin-Website • Leistungsaufnahme: 5 W oder über den Robin-Support erhältlich. Die aktuelle • Umgebungstemperatur: -20 – 50°C Bedienungsanleitung zu diesem Produkt ist jederzeit auf der •...
  • Page 7 Im Falle einer Nichtkonformität hat der Konsument ausschließlich Anspruch auf kostenlose Produktreparatur oder -ersatz, was jeweils von Robin Telecom Development B.V. entschieden wird. Robin Telecom Development B.V. haftet nicht für einen Defekt oder Folgeschäden. ROBIN SUPPORT Besuchen Sie unsere Support-Seite für Support, FAQs und RMA-Anforderungen: www.robin.nl/support...

  • Page 8: Caractéristiques

    • Tension d'alimentation : 48 V CC ± 10 % aux nouveaux propriétaires. Des exemplaires supplémentaires • Consommation d'énergie : 5 W sont disponibles sur le site Web de Robin ou via le service • Température ambiante : -20 à 50°C d’assistance Robin. Le dernier manuel d'utilisation de ce •...

  • Page 9: Conditions De Garantie

    En cas de non-conformité, le consommateur n'a droit qu'à une réparation ou à un remplacement gratuit du produit, sur la décision de Robin Telecom Development BV. Robin Telecom Development BV ne peut être tenu responsable de tout défaut ou dommage résultant. SUPPORT ROBIN Consultez notre site de support technique, les questions fréquentes et les requêtes RMA :...
  • Page 10 Se pueden obtener ejemplares • Consumo eléctrico: 5 W adicionales en el sitio web de Robin o a través del servicio de • Temperatura ambiente: -20 – 50°C asistencia de Robin. La última versión de las instrucciones de •...
  • Page 11 El consumidor tiene la obligación de informar por escrito a Robin Telecom Development B.V. de la no conformidad en el plazo de dos meses desde la notificación del defecto. En caso de no conformidad, el consumidor solo tiene derecho a una reparación o sustitución del producto, según el criterio de...
  • Page 12 Package Contents / Inhoud verpakking / Lieferumfang / Contenu de l'emballage / Contenido del embalaje For type: A91512, A91513, A91514, A91515 and A91516 Ethernet IN To Robin DC Run PoE Run Power 48V 110mA 5W 10 M 0000 Model : A00000...
  • Page 13 Mounting / Montage / Montage / Montage / Montaje EN The doorbell can be mounted in two different ways. In a stone wall: this requires the flush-mounting box. On a wall: this requires the surface-mounted box. NL De deurbel kan op twee verschillende manieren gemonteerd worden. In een stenen muur: hiervoor is de inbouwdoos nodig.
  • Page 14 With flush-mounted box / Met inbouwdoos / Mit Unterputzdose / Avec un boîtier encastré / Con caja de montaje empotrado 5 m m 9 0 - 9 4 ” - 3 - 3 / 3 - 1 / 2 M i n . 5 0 m m 2 ”...
  • Page 15 EN For mounting in a stone wall, make a recess in the wall with the indicated dimensions (1). Drill a hole through the wall for the ethernet cable and optional bell connector. Pass the cables through one of the three holes in the flush-mounting box. Make sure the flush-mounting box is level and flush with the wall.
  • Page 16 With flush-mounted box / Met inbouwdoos / Mit Unterputzdose / Avec un boîtier encastré / Con caja de montaje empotrado...
  • Page 17 EN Screw the ambient light frame onto the flush-mounted box, make sure the screw hole is at the bottom. It still needs to be adjustable (1). Level and tighten the ambient light frame (2). Connect the cabling (see step 3 in the manual). NL Schroef het ambient light frame op de inbouwbak zorg ervoor dat het schroefgat aan de onderkant zit, Let op het moet nog wel verstelbaar zijn (1).
  • Page 18 With surface mounting box / Met opbouwdoos / Mit Aufputzdose / Avec un boîtier en applique / Con caja de montaje exterior...
  • Page 19 EN Keep the surface-mounting box in the right place on the wall and make sure it is level. Mark the four mounting holes on the wall with a pencil. Also mark the point where to make the hole for the doorbell cables. Drill the holes. Feed the ethernet cable and optionally the bell cables through the drilled hole (1).
  • Page 20 ProLine connection / Aansluiting ProLine / Anschluss ProLine / Connection ProLine / Conexión ProLine CAT5 Max 24V - 0,75 A Max 24V - 0.75 A 1 OR/WT Máx. 24 V - 0,75 A 2 OR 3 GR/WT 4 GR 9 REL_CC 10 REL_NO...
  • Page 21 EN Connect the network cable (1). The colours for the individual cores must match the colour coding on the PCB. An additional cable (two-wire) is required for the chime connection (2). Attach the cable(s) to the housing as a tension relief using the supplied 'tie wrap' (3).
  • Page 22 With flush-mounted box / Met inbouwdoos / Mit Unterputzdose / Avec un boîtier encastré / Con caja de montaje empotrado...
  • Page 23 EN Place the unit at an angle on the ambient light frame and press (1). Screw the doorbell from the bottom using the supplied Allen key (2). Do not over tighten! NL Plaats de unit onder een hoek op het ambient light frame en druk aan (1). Schroef de deurbel van onderen vast met de meegeleverde inbussleutel (2).
  • Page 24 With surface mounting box / Met opbouwdoos / Mit Aufputzdose / Avec un boîtier en applique / Con caja de montaje exterior...
  • Page 25 EN Place the unit at an angle on the ambient light frame and press (1). Screw the doorbell from the bottom using the supplied Allen key (2). Do not over tighten! NL Plaats de unit onder een hoek op het ambient light frame en druk aan (1). Schroef de deurbel van onderen vast met de meegeleverde inbussleutel (2).
  • Page 26 PoE connection / Aansluiting PoE / Anschluss PoE / Connexion PoE / Conexión de PoE Internet Ethernet IN To Robin DC Run PoE Run Power...
  • Page 27 NL De deurbel moet worden aangesloten op de meegeleverde Power over Ethernet (PoE) injector. Sluit de kabel van de deurbel aan op de ‘To Robin’ aansluiting (1). Sluit de ethernetkabel van de router aan op de ‘Ethernet IN’ aansluiting (2). Sluit als laatste de voeding aan op de ‘Power’...
  • Page 28 Gravez en miroir et assez profond (minimum 0,3 mm) 0 , 3 m ES El grabado se puede realizar a través de robin.nl o el servicio de grabado de su elección. Grabe la cara trasera de la etiqueta para que la luz pase a través del grabado.
  • Page 29 NL Plaats het label (1 t/m 4). Let wel: een label dat eenmaal geplaatst is kan lastig verwijderd worden. Bij vragen en voor het graveren van nieuwe labels bekijk www.robin.nl/support. DE Platzieren Sie das Namensschild (1 bis 4). Hinweis: Ein einmal platziertes Namensschild ist schwer wieder zu R i j n R .
  • Page 30 HomeKit connection / HomeKit koppeling / HomeKit-Link / Connexion HomeKit / Conexión con HomeKit 9 41 Apple Home 48V 110mA 5W 0000 Model : A00000 0000 Content : Proline MAC : FF:FF:FF:FF:FF:FF Serial : R0000-0000 Flemingstraat 50, 1704 SL Heerhugowaard (NL)
  • Page 31 EN Make sure that the iPhone or iPad is connected via Wi-Fi to the same network as the doorbell and that the doorbell is booted up according to step 4. Open the Apple Home app on the iPhone or iPad and click on the '+' symbol in the upper right corner to add the doorbell.
  • Page 32 Robin IOS app / Robin IOS app / Robin IOS-App / Application Robin iOS / Aplicación iOS de Robin EN With the Robin app you can change the settings for your doorbell and update the firmware. Scan the QR code to download the app from the App Store.
  • Page 33 Robin IOS app / Robin IOS app / Robin IOS-App / Application Robin iOS / Aplicación iOS de Robin EN To change the settings or firmware of a doorbell click on the icon next to the doorbell. To view the snapshot history, press the icon.
  • Page 34 Robin IOS app / Robin IOS app / Robin IOS-App / Application Robin iOS / Aplicación iOS de Robin Robin IOS Done Robin Proline LIVE...
  • Page 35 (2) icon to save a snapshot of the video image. NL Tik in de Robin app op het icoon van het videobeeld om de live video te tonen. Wanneer de live video wordt getoond, kunt u op het icoon drukken (1) om tweerichtingsaudio te activeren met de persoon aan de deur.
  • Page 36 Adjust ambient light / Ambient light aanpassen / Ambientebeleuchtung anpassen / Adapter la lumière ambiante / Ajustar la luz ambiente Robin IOS 9:41 9:41 Ready Details Details Lighting settings LIGHTING BRIGHTNESS Name Robin Proline1080 43F1F3 Day mode Info Night mode Support Call mode Advanced Current lamp mode: Day VOLUME SETTINGS Speaker Microphone...
  • Page 37 EN Through 'Ambient light settings' (1), you can adjust the Ambient light settings. When adjusting one of the sliders (2), you see the lighting change immediately, allowing you to assess the settings in real time. For example: Adjusting the night mode during the day shows you how strong the lighting is as if it were night.
  • Page 38 Daily use / Dagelijks gebruik / Täglicher Gebrauch / Utilisation quotidienne / Uso diario Apple Home Talk...
  • Page 39 EN To ring the bell, press the bell symbol (1). This will display a message on the paired iOS device and your doorbell will ring (if an external bell is connected). Tap the notification to open the Home app and watch the live video. When the live video is shown, you can tab the yellow button (2) to activate the two-way audio with the person at the door.
  • Page 40 LIVE EN The Robin ProLine doorbell supports HomeKit Secure Video, enabling you to securely store activity detected by your cameras in iCloud. View live and recorded video from your doorbell and modify recording settings in the Apple Home app on your iPhone, iPad, or Mac.
  • Page 41 Apple TV mit tvOS 16 oder höher, der als Hub für das Heimnetzwerk eingerichtet ist. FR La sonnette de porte Robin supporte HomeKit Secure Video, de sorte que les activités qui sont enregistrées par vos caméras sont stockées en toute sécurité...
  • Page 42 Reset factory settings/ Reset fabrieksinstellingen / Werkseinstellungen zurücksetzen / Réinitialiser les paramètres d'usine / Restablecer los ajustes de fábrica Ethernet IN To Robin DC Run PoE Run Power 5 SEC.
  • Page 43 EN To reset the Robin to factory settings, the following steps must be followed: Remove the power plug from the PoE adapter (1), wait five seconds and plug it back in. Wait until the doorbell starts up. You will then hear a sound signal, and the label lighting and ambient light will illuminate (2).
  • Page 44 Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. ©2024, Robin Telecom Development. Any illustrations and drawings only serve to provide an impression of the product; and do not constitute any legal obligation. All rights and technical modifications reserved.
