Summary of Contents for Contec OX

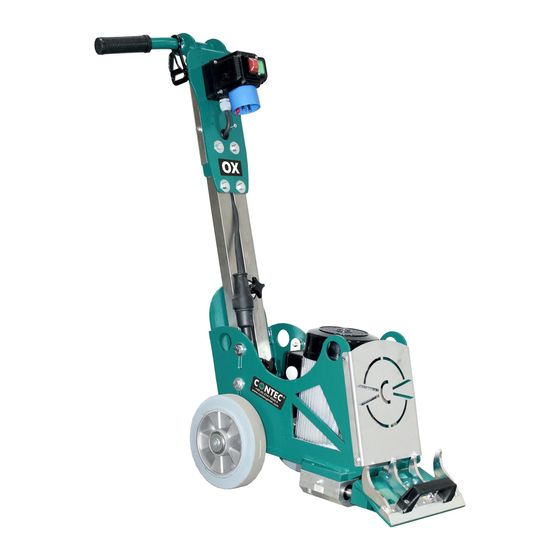

- Page 1 BODENSTRIPPER / FLOOR STRIPPER BETRIEBSANLEITUNG (Originalausgabe) USER MANUAL (Original Edition)
- Page 2 Garantieverpflichtung nicht erfüllen. Sämtliche Reparaturen dürfen nur von ausgebildetem Fachpersonal ausge- führt werden. Um Ihre CONTEC ® Geräte in einwandfreiem Zustand zu halten, steht Ihnen unser Kun- dendienst gerne zur Verfügung. Wir wünschen Ihnen ein problemloses und störungsfreies Arbeiten.
-
Page 3: Table Of Contents
InhaltsverzeIchnIs Inhaltsverzeichnis 1. Allgemeine Sicherheitshinweise 1.1. Sicherheitsregeln für den Betrieb der Bodenstrippers 1.2. Schilder am Gerät 1.3. Typenschild OX 2. Inbetriebnahme 2.1. Anwendungsbereich 2.2. Betriebsfunktion 2.3. Vorbereitung (Teppich, Beläge) 2.4. Nach Gebrauch 2.5. Messerwechsel 2.6. Messerwinkel 3. Behebung von Störungen 4. - Page 4 PrODUKtÜBersIcht Produktübersicht Produktübersicht...
-
Page 5: Allgemeine Sicherheitshinweise
• Vor dem Verlassen des Bodenstrippers hat der Maschinist den Motor stillzusetzen und das Gerät gegen ungewollte Bewegungen zu sichern. Außerdem muss der Netzstecker gezogen werden. • Werden während des Betriebs von OX ungewöhnliche Laufgeräusche oder erhöhte Vibrationen registriert, muss die Maschine unverzüglich abgeschaltet werden und die Ursache des außerge- wöhnlichen Verhaltens ergründet werden. -
Page 6: Schilder Am Gerät
1 Lesen Sie alle Informationen sorgfältig durch. Schutzbrille, Ohrenschützer & Schuhe müssen getragen werden 2 Warnung vor elektrischer Spannung 3 Warnung vor Schnittgefahr 4 Öffnen des Schaltschrankes nur durch autorisiertes Fachpersonal erlaubt! 5 Vor dem Öffnen ausschalten und den Netzstecker ziehen Typenschild OX Typenschild OX... -
Page 7: Inbetriebnahme
Information Strippen (Abschälen) von Bodenbelägen auf trockenen Böden. Bodenbeläge sind Teppi- che, Vinylbeläge, Beschichtungen, Farbreste oder Ähnliches. Es dürfen nur von Contec an- gebotene Werkzeuge (Messer, Meisel) verwendet werden. Der Einsatz außerhalb geschlossener Räume ist nur bei trockenem Wetter gestattet. -
Page 8: Messerwechsel
BeheBUng vOn störUngen Messerwechsel GEFAHR! Vor Beginn der Arbeiten Netzstecker ziehen. Die Messer sind scharf und beim Wechsel müssen Handschuhe getragen werden! f Lösen Sie die Messerklemmschrauben und ziehen Sie das Messer heraus. Führen Sie das neue Messer ein und ziehen Sie die Schrauben wieder an. f Maschine über die Hinterräder kippen bis sie in stabiler Position steht. -
Page 9: Arbeiten Entlang Einer Wand
arBeIten entlang eIner wanD Arbeiten entlang einer Wand Der Griff kann nach links oder rechts geneigt werden, um entlang einer Wand arbeiten zu können. f Lösen Sie dafür die untere Klemmhebel (42). f Durch das Entfernen und Wiederanbringen der oberen Griffschraube in die jeweilige Ge- windebohrung, kann der Griff dann nach links oder rechts geneigt werden. - Page 10 technIsche Daten Technische Daten Parameter Wert Maximale Arbeitsbreite 250 mm Leistung 1.1 kW Spannung 230 V Stromversorgung 16 A Frequenz 50 Hz Dimensionen Länge 685 mm Breite am Griff 50 cm Höhe Griff (verstellbar) 86 - 97 cm Gewicht 48 kg Motordrehzahl min-1 2820 Schwingungsgesamtwert ahv *...
-
Page 11: Eg-Konformitätserklärung
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher- heits-und Gesundheitsanforderungen der EG-Richtlinie 2006/42 EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hersteller: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Germany Beschreibung und Identifizierung der Maschine:... -
Page 12: Ersatzteilliste
Ersatzteilliste Alle Einzelteile und Explosionsdiagramme finden Sie in unserer separaten OX Ersatzteilliste. ERSATZTEILLISTE SPARE PARTS LIST BULL GB BULL... - Page 14 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29 www.contecgmbh.com © CONTEC®...
- Page 15 FLOOR STRIPPER / FLOOR SCRAPER USER MANUAL (Original Edition)
- Page 16 Congratulations! You have chosen a tried and tested CONTEC® product which is made according to lea- ding technological standards. Only original CONTEC® spare parts guarantee quality and interchangeability. If the maintenance work is neglected or improperly carried out, we cannot fulfill our guarantee obligations.
- Page 17 InhaltsverzeIchnIs Inhaltsverzeichnis 1. General safety information 1.1. Safety rules for operating the floor stripper 1.2. Labels ont the OX Floor Stripper 1.3. Machine type identification label OX 2. Operating the machine 2.1. Range of applications 2.2. Operational function 2.3. Preparation (Carpet, Coatings) 2.4.
- Page 18 PrODUKtÜBersIcht Produk Overview Produktübersicht...
-
Page 19: General Safety Information
Keep hands and feet away from the moving blade at all times f Keep the electric lead away from the moving blade f Never leave the OX unattended whilst in use. Always stop the motor before leaving the machine. -
Page 20: Labels Ont The Ox Floor Stripper
General safety InfOrmatIOn Labels ont the OX Floor Stripper Labels ont the OX Floor Stripper 1 Read all information carefully. Safety glasses, earmuffs & shoes must be worn 2 Warning - electrical voltage 3 Warning - risk of cuts through moving blades 4 The control cabinet must only be opened by authorized trained personnel 5 Before opening, switch off and pull out the mains plug. -
Page 21: Operating The Machine
Range of applications Information Stripping of floor coverings on dry floors. Floor coverings such as carpets, vinyl, coatings, paint or similar. Only CONTEC® tools can be used. The use of the machine outside is only possible in dry weather. Operational function The OX floor stripper removes glued floor coverings with the help of a vibrating knife. -
Page 22: Adjusting The Blade Angle
trOUBle shOOtInG Adjusting the blade angle The angle of the blade can be altered to suit different applications. f Loosen the screws on either side of the chassis. f Adjust the angle to a suitable setting. f Tighten the screws. Blade position when adjusting A. -
Page 23: Technical Data
technIcal Data Technical Data 68.5 cm Technische Daten Parameter Value Maximal working width 250 mm, (9.8 in) Power output 1.1 kW Voltage 110 / 115 / 230 V Power consumption 19.7 / 8.8 A Cycles 50 / 60 Hz Dimensionen Length 685 mm (29 in) Width (handle) -
Page 24: Ec-Declaration Of Conformity
EC Machinery Directive 2006/42/EEC as amended and the na- tional laws and regulations adopting this directive. This declaration is no longer valid if the machine is modified without our consent. Manufacturer: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Germany Description of the machine: Description Seri al No. -
Page 25: Spare Parts List
Parts lIst Spare Parts List Alle Einzelteile und Explosionsdiagramme finden Sie in unserer separaten OX Ersatzteilliste. ERSATZTEILLISTE SPARE PARTS LIST BULL GB BULL... - Page 26 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29 www.contecgmbh.com © CONTEC®...
