Summary of Contents for Contec OX

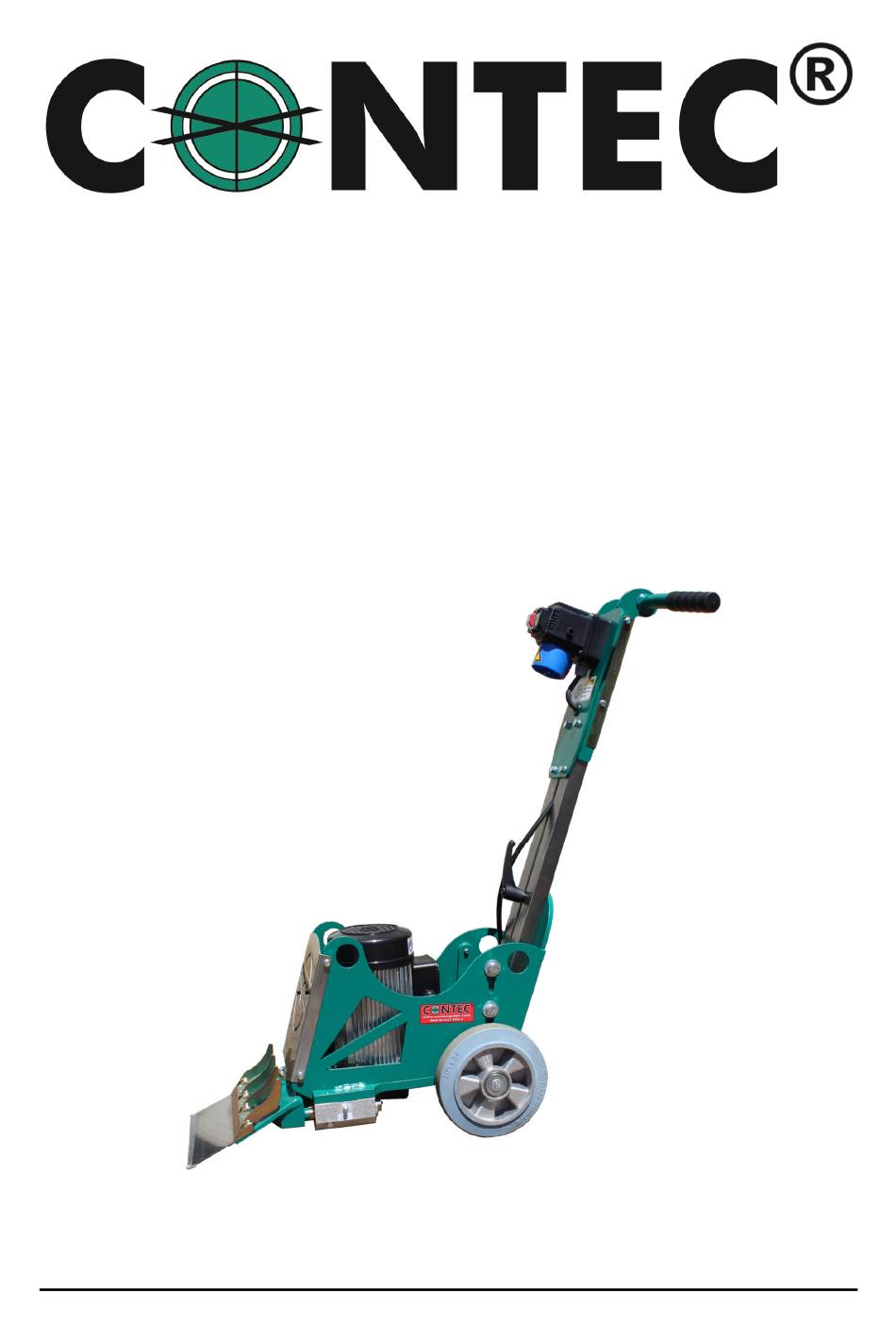

- Page 1 Stripper Floor stripper Betriebsanleitung (Originalausgabe) Instruction manual (Original edition)
-
Page 2: Table Of Contents
Betriebsanleitung / Manual OX - 2 - Inhaltsverzeichnis / Index Seite / Page EG-Konformitätserklärung / EC-Declaration of Conformity Anwendungsbereich der Maschine / Machine applications Inbetriebnahme / Starting work Wartung und Pflege / Maintenance Messerwechsel / Blade change Messerwinkel / Blade angle... -
Page 3: Eg-Konformitätserklärung / Ec-Declaration Of Conformity
Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42 EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hersteller: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Deutschland Beschreibung und Identifizierung der Maschine:... -
Page 4: Anwendungsbereich Der Maschine / Machine Applications
® Vinylbeläge, Beschichtungen, Farbreste oder Ähnliches. paint or similar. Only CONTEC tools can be used. The Es dürfen nur von Contec angebotene Werkzeuge use of the machine outside is only possible in dry (Messer, Meisel) verwendet werden. Der Einsatz weather. - Page 5 4) Halten Sie die Zuleitungskabel vom Messer fern 4) Keep the electric lead away from the moving blade 5) Lassen Sie den OX während des Gebrauchs niemals 5) Never leave the OX unattended whilst in use. Always unbeaufsichtigt stop the motor before leaving the machine.
-
Page 6: Arbeiten Entlang Einer Wand / Working Allongside A Wall
Betriebsanleitung / Manual OX - 6 - TECHNISCHE DATEN TECHNICAL DATA OX Electric Type OX Electric Art. Nr. Part number Leistung 1.1 kW Power output 1.1 kW Spannung 230V Voltage 110 / 115 / 230V Stromversorgung 16 A Power consumption 19.7 / 8.8 A... - Page 7 Maschine BENENNUNG: OX 230V 50Hz 18.09.2018 Datum: BLATT 1 VON 2...
- Page 8 Maschine BENENNUNG: OX 230V 50Hz 18.09.2018 Datum: BLATT 2 VON 2...
- Page 9 Maschine BENENNUNG OX GB 110V 50Hz 24.09.2018 Datum: BLATT 1 VON 2...
- Page 10 Maschine BENENNUNG: OX GB 110V 50Hz 24.09.2018 Datum: BLATT 2 VON 2...
- Page 11 Maschine BENENNUNG OX US 115V 60Hz 18.09.2018 Datum BLATT 1 VON 2...
- Page 12 Maschine BENENNUNG: OX US 115V 60Hz 18.09.2018 Datum: BLATT 2 VON 2...
- Page 14 26.09.2018 Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 61-20-20-161 Tandemlagergehäuse Linear Bearing Housing 55-03-02-16 Motor Motor 09-00-00-03 Motorwelle Schlagwerk Eccentric Drive Shaft 09-00-00-06 Umlenkblech Motor Fender Motor 61-20-20-162 Linearkugellager Linear-Bearing 09-00-00-01 Maschinenrahmen Machine Frame 27-10-38-00 Messerhalter Blade Holder 27-10-39-00 Messerklemmleiste Bracket for Blade 27-10-16-09...
- Page 15 26.09.2018 Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 61-33-00-26 Unterlegscheibe M10 groß Washer M10 wide 61-33-00-00 Unterlegscheibe M10 Washer M10 61-31-00-31 Inbusschraube M8x30 Screw, Allen M8x30 61-31-00-18 Senkschraube M6x16 Screw, Countersunk M6x16 61-33-00-20 Unterlegscheibe M8 groß Washer M8 wide 61-33-00-51 Unterlegscheibe M25 Washer M25...
- Page 16 26.09.2018 OX GB Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 61-20-20-161 Tandemlagergehäuse Linear Bearing Housing 55-03-11-20-JP Motor Motor 09-00-00-03 Motorwelle Schlagwerk Eccentric Drive Shaft 09-00-00-06 Umlenkblech Motor Fender Motor 61-20-20-162 Linearkugellager Linear-Bearing 09-00-00-01 Maschinenrahmen Machine Frame 27-10-38-00 Messerhalter Blade Holder...
- Page 17 26.09.2018 OX GB Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 61-32-00-05 Sperrzahnmutter M8 Lock Nut M8 61-32-00-16 Flügelmutter M8 Wing Nut M8 61-33-00-39 Federring M10 Spring Washer M10 61-32-00-14 Sechskantmutter M8 Lock Nut M8 61-33-00-12 Federring M6 Spring Washer M6...
- Page 18 26.09.2018 OX Bartell Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 61-20-20-161 Tandemlagergehäuse Linear Bearing Housing 55-03-02-16-US Motor Motor 09-00-00-03 Motorwelle Schlagwerk Eccentric Drive Shaft 09-00-00-06 Umlenkblech Motor Fender Motor 61-20-20-162 Linearkugellager Linear-Bearing 09-00-00-01 Maschinenrahmen Machine Frame 27-10-38-00 Messerhalter Blade Holder...
- Page 19 26.09.2018 OX Bartell Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 61-32-00-05 Sperrzahnmutter M8 Lock Nut M8 61-32-00-16 Flügelmutter M8 Wing Nut M8 61-33-00-39 Federring M10 Spring Washer M10 61-32-00-14 Sechskantmutter M8 Lock Nut M8 61-33-00-12 Federring M6 Spring Washer M6...
