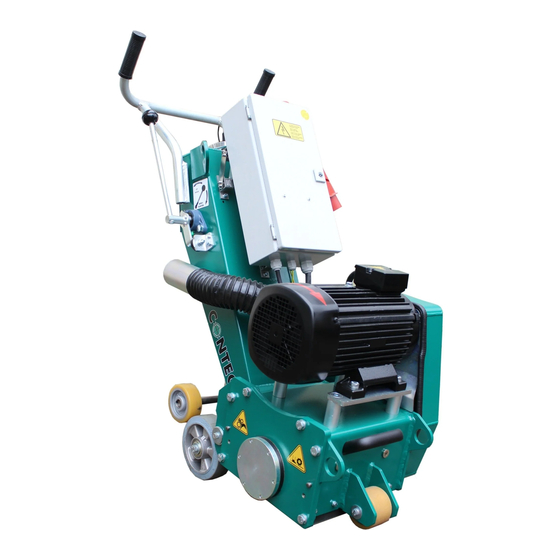

Contec CT 250 EA User Manual

Hide thumbs Also See for CT 250 EA:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Maschinenbau & Entwicklungstechnik GmbH
BETRIEBSANLEITUNG
DE
Ergänzende Betriebsanleitung für die Antriebs-
einheiten für Elektro- und Benzinmotoren
(Originalausgabe)
USER MANUAL
EN
Additional instruction manual for the drive units
for Electric and Petrol engines
(Original Edition)
CT 250 EA (ELECTRIC ANTRIEB) &
CT 250 PA (BENZINANTRIEB)
CT 250
EA & PA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CT 250 EA and is the answer not in the manual?

Questions and answers

Related Manuals for Contec CT 250 EA

Summary of Contents for Contec CT 250 EA

  • Page 1 Maschinenbau & Entwicklungstechnik GmbH BETRIEBSANLEITUNG Ergänzende Betriebsanleitung für die Antriebs- einheiten für Elektro- und Benzinmotoren (Originalausgabe) USER MANUAL Additional instruction manual for the drive units for Electric and Petrol engines (Original Edition) CT 250 EA (ELECTRIC ANTRIEB) & CT 250 PA (BENZINANTRIEB)
  • Page 2 Garantieverpflichtung nicht erfüllen. Sämtliche Reparaturen dürfen nur von ausgebildetem Fachpersonal ausge- führt werden. Um Ihre CONTEC® Geräte in einwandfreiem Zustand zu halten, steht Ihnen unser Kundendienst gerne zur Verfügung. Wir wünschen Ihnen ein problemloses und störungsfreies Arbeiten.

  • Page 3: Table Of Contents

    INHALT Inhalt 1. Zusätzliche Gebrauchsanweisung - CT 250 (EA) & (PA) 1.1. Schilder am Gerät CT 250 EA & CT 250 PA 1.2. Sicherheitsregeln für den Betrieb der Bodenfräsen 2. Inbetriebnahme 2.1. Anwendungsbereich der CT 250 EA & CT 250 PA 2.2.
  • Page 4 INHALT Producktübersicht CT 250 EA & CT 250 PA Produktübersicht CT 250 EA (links) CT 250 PA (rechts) Alle Einzelteile und Explosionsdiagramme finden Sie in unserer separaten CT 250 Ersatzteilliste.

  • Page 5: Zusätzliche Gebrauchsanweisung - Ct 250 (Ea) & (Pa)

    13 Warnung! Entzündliche Flüssigkeit / Benzin Sicherheitsregeln für den Betrieb der Bodenfräsen Achtung ! Die Bodenfräsen CT 250 EA & CT 250 PA sind unter Berücksichtigung geltender Sicherheitsstandards entwickelt worden. Die technischen Sicherheitsvorkehrungen dürfen auf keinen Fall entfernt oder verändert werden.

  • Page 6: Inbetriebnahme

    INbeTrIebNAHme Inbetriebnahme Anwendungsbereich der CT 250 EA & CT 250 PA Information Fräsen von horizontalen, trockenen Böden wie Beton- und Stahlflächen mit und ohne Be- schichtung und Asphalt durch Einsatz der von CONTEC angebotenen Fräswerkzeuge. ® Schällamellen- oder Diamantwerkzeuge für problemloses Entfernen von flexiblen Kunst- stoffbeschichtungen, Epoxidharzen und Fahrbahnmarkierungen.

  • Page 7: Ändern Der Geschwindigkeit Und Richtung Der Antriebseinheit

    INbeTrIebNAHme Fräsbild, Schonung der Werkzeuge und Entlastung des Bedieners zuständig ist. Die elektrische Versorgung des Gleichstrommotors übernimmt der Generator. Achtung: Der Motor der Fräse darf niemals eingeschaltet werden, wenn die Werk- zeuge noch den Boden berühren. Immer erst abheben, dann einschalten und auf die gewünschte Tiefe einstellen! Nach Montage der für die Anwendung erforderlichen Werkzeuge kann mit dem Arbeiten begonnen werden.

  • Page 8: Wechsel Der Trommel

    INbeTrIebNAHme Wechsel der Trommel Achtung! Vor Wartungsarbeiten Motor zum Stillstand bringen. Netzstecker ziehen. Handschuhe anziehen! Lamellentrommel: f Maschine hochdrehen, damit die Werkzeuge vom Boden abgehoben sind. f Schrauben am rechten Seitendeckel lösen (M10, Schlüsselweite 17 mm) f Rechten Seitendeckel vorsichtig abziehen. f Werkzeugtrommel herausziehen.

  • Page 9: Werkzeuge

    TecHNIscHe DATeN (ZusäTZLIcH) Werkzeuge Schlagwerkzeuge für die CT 250 EA & CT 250 PA Schlaglamellentrommel Trommeldurchmesser 180 mm Wellendurchmesser 16 mm Anzahl der wellen pro Trommel TCT Lamelle 57/6 Walzenfräser 57/20 Stahllamellen Lamellendurchmesser 57 mm Anzahl Lamellen maximal Anzahl Walzenfräser maximal...

  • Page 10: Technische Daten Der Ct 250 Pa (Benzinantrieb)

    Dauerschallpegel Leq * 96 dB(A) * Messwerte / Data: VÜA Verein zur Überwachung technischer Anlagen e.V. Ersatzteilliste Alle Einzelteile und Explosionsdiagramme fi nden Sie in unserer separaten CT 250 EA & PA Ersatzteilliste. ERSATZTEILLISTE SPARE PARTS LIST CT 250 CT 250...

  • Page 11: Eg-Konformitätserklärung

    Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher- heits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42 EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hersteller: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Germany Beschreibung und Identifizierung der Maschine:...
  • Page 12 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29 www.contecgmbh.com © CONTEC ®...
  • Page 13 CT 250 EA & PA Floor Scarifier / Planer - with Drive Unit USER MANUAL Additional instruction manual for the drive units for Electric and Petrol engines (Original Edition) CT 250 EA (ELECTRIC DRIVE) & CT 250 PA (PETROL DRIVE ENGINE)
  • Page 14 Congratulations! You have chosen a tried and tested CONTEC ® product which is made according to lea- ding technological standards. Only original CONTEC ® spare parts guarantee quality and interchangeability. If the maintenance work is neglected or improperly carried out, we cannot fulfill our gu- arantee obligations.
  • Page 15 1.1. Labels on the CT 250 EA & CT 250 PA 1.2. General Safety Precautions 2. Operating the Machine 2.1. Range of applications of the CT 250 EA & CT 250 PA 2.2. Operating CT 250 EA (electric drive unit) version 2.3. Operating the CT 250 PA (petrol) version 2.4.
  • Page 16 INDEX Product Overview CT 250 EA & CT 250 PA Product Overview CT 250 EA (left) CT 250 PA (right) All individual parts and explosions diagrams can be found listed in our separate CT 250 Spare parts liste.
  • Page 17 13 Warning! Flammable liquid / Petrol. General Safety Precautions Attention ! The CT 250 EA & CT 250 PA scarifiers have been designed while taking all relevant applicable safety standards into account. The technical safety precautions must not be removed or changed under any circumstan- ces.
  • Page 18 MAchINE Operating the Machine Range of applications of the CT 250 EA & CT 250 PA Information Scarifying of horizontal, dry surfaces such as concrete and steel with and without coating and asphalt by using the scarifying tools offered by CONTEC®.
  • Page 19 oPErAtINg thE MAchINE chine. Therefor the lever of the height adjustment (97/99) has to be brought to its upper position. f The lever of the height adjustment has to be in the upper position before the machine is switched on. The hand wheel (Appendix diagram 101/102) of the height adjustment must also be turned clockwise as far as possible.
  • Page 20 Joint renovations and distance mi- ling (Shaving). Removing of thermoplastic markings and coatings on asphalt and concrete. Shaving and cutting concrete Tools for the drum Tools for CT 250 EA & CT 250 PA Cutter drum Drum diameter 180 mm Drum shaft diameter...
  • Page 21 DAtA (ADDItIoNAl) Technical Data (additional) Technical Data CT 250 EA (Electric drive)) Drive Unit Value Main motor 400 V, 7.5 kW Drive unit motor 200 V DC, 170 W Machine width 50 cm Machine length 87 cm Machine height...
  • Page 22 PArts lIst Spare Parts list All individual parts and explosions diagrams can be found listed in our separate CT 250 EA & PA Spare Parts List. ERSATZTEILLISTE SPARE PARTS LIST CT 250 CT 250...
  • Page 23 EU Machinery Directive 2006/42/EEC as amended and the na- tional laws and regulations adopting this directive. This declaration is no longer valid if the machine is modified without our consent. Manufacturer: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Germany Description of the machine:...
  • Page 24 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstrasse 146, 57518 Alsdorf (Sieg) Germany Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29 www.contecgmbh.com © CONTEC ®...
