About this publication..................vii Related publications...........................vii Accessibility..............................vii Accessibility features........................... viii Keyboard navigation..........................viii Consult assistive technologies......................viii IBM and accessibility........................... viii How to send your comments........................viii Chapter 1. Safety inspection.................. 1 Items you need............................1 Processor safety inspection.........................2 Check the power source......................... 4 Checking the receptacle for wiring errors....................6...

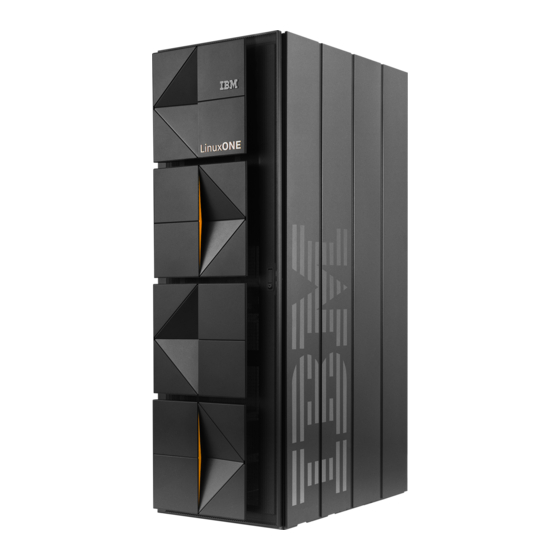

® ® All IBM Z and IBM LinuxONE (LinuxONE) models can use I/O cards such as FICON , Open Systems Adapter (OSA), RoCE Express, Integrated Coupling Adapter (ICA SR), zHyperLink Express, or other I/O features which are fiber optic based and utilize lasers (short wavelength or long wavelength lasers).
About this publication This guide is for service representatives only. Use this guide to perform a safety inspection of the 3931 server. Attention: ® service personnel: The task of using a meter and probes to take voltage measurements on receptacles/outlets must be performed by a Qualified Electrical Worker (QEW) or licensed electrician.
Resource Link at http://www.ibm.com/servers/resourcelink. Click Feedback on the navigation bar on the left. You can also send an email to reslink@us.ibm.com. Be sure to include the name of the book, the form number of the book, the version of the book, if applicable, and the specific location of the text you are commenting on (for example, a page number, table number, or a heading).
Page 10
Risiko eines elektrischen Schlags. Um dies zu vermeiden, stellen Sie sicher, dass der elektrische Bedarf Ihres Systems die Absicherung des Netzstromkreises nicht überschreitet. Technische Daten zur Elektrik stehen in der Dokumentation zu der IBM Einheit oder auf dem Typenschild. (D002) Gefahr: Besitzt die Netzsteckdose ein Metallgehäuse, die Steckdose nicht berühren, bevor die...
Page 11
Gefahr: Bei nicht ordnungsgemäß angeschlossener Netzsteckdose können an Metallteilen des Systems oder an angeschlossenen Einheiten gefährliche Berührungsspannungen auftreten. Für den ordnungsgemäßen Zustand der Steckdose ist der Betreiber verantwortlich. (D004) Gefahr: Schwere Einheit — Gefahr von Verletzungen oder Beschädigung der Einheit bei unsachgemäßer Behandlung.
• When you inspect the system for an IBM maintenance agreement • When there is reason to question the unit safety • When IBM per call service is requested and no service has recently been performed by IBM • When an alterations and attachments review is performed.
Risiko eines elektrischen Schlags. Um dies zu vermeiden, stellen Sie sicher, dass der elektrische Bedarf Ihres Systems die Absicherung des Netzstromkreises nicht überschreitet. Technische Daten zur Elektrik stehen in der Dokumentation zu der IBM Einheit oder auf dem Typenschild. (D002) Gefahr: Besitzt die Netzsteckdose ein Metallgehäuse, die Steckdose nicht berühren, bevor die...
Page 47
Gefahr: Bei nicht ordnungsgemäß angeschlossener Netzsteckdose können an Metallteilen des Systems oder an angeschlossenen Einheiten gefährliche Berührungsspannungen auftreten. Für den ordnungsgemäßen Zustand der Steckdose ist der Betreiber verantwortlich. (D004) Gefahr: Schwere Einheit — Gefahr von Verletzungen oder Beschädigung der Einheit bei unsachgemäßer Behandlung.
• The following power check procedures must be performed by a Qualified Electrical Worker (QEW) or licensed electrician. • In countries where IBM service personnel are not qualified to perform this task, the customer must arrange for a QEW or licensed electrician to perform the receptacle testing.
Page 49
• Shutting the wall breakers • Removing the power cords from the PDUs. __ 2. If the system does not power off, see 3931 Service Guide, GC28-7018 to troubleshoot the problem. BPA power __ 1. Remove power from the 3931 by doing one of the following: •...
Note: The following graphics represent a customer's 3-phase branch circuit IEC 60309 compliant female connectors. These graphics do not apply to Single-phase power line cords, and may not apply if the customer used their own different connector/plug set with IBM's cut-end power line cords. Neutral...
__ 9. If the connector has a metal shell or metal components, unplug the tester from the wall receptacle and reconnect the alligator clip to the metal, then reinsert the tester and repeat the test. For more information, refer to Safety Manual for IBM Service Personnel, or equivalent documentation for your geography.
Page 52
If the problem persists and the electrician has confirmed that the ground from the receptacle back to the power source is acceptable: __ i) Document the electrician’s finding in the installation report __ ii) Notify the supporting IPR for the account ENG-8 IBM: 3931 Safety Inspection...
Checking the AC voltage on three phase power Neutral Ground/Earth Ground/Earth 4 pins 5 pins Perform the following AC voltage check on all of the wall breakers that the customer uses to supply power to the frame. __ 1. Verify that the wall breaker is set to the ON position. __ 2.
__ 3. Measure the resistance from the earth pin of the disconnected power cord to frame earth of the BPA. The reading must be 0.1 ohms or less. __ 4. Check the strain relief clamp to ensure that it is correctly installed and tightly fastened. ENG-10 IBM: 3931 Safety Inspection...
Processor frame check For PDU powered systems, see “PDU systems” on page 11 for processor frame check procedures. For BPA powered systems, see “BPA systems” on page 18 for processor frame check procedures. PDU systems At the FRONT of the unit (PDU): __ 1.
Page 56
__ • Acoustic noise warning label (P/N 03GN949) - appears on the right side of every frame __ • Acoustic noise warning label (P/N 01KL320) - appears on the left side of every CPC drawer, when the bezel is removed ENG-12 IBM: 3931 Safety Inspection...
Page 58
__ • Multiple power cords, similar to Safety Notices label L003 - 4 labels on each side of the frame (8 total) __ • Read manual - 1 label on each side of the frame, approximately 2 ft from the top (2 total) ENG-14 IBM: 3931 Safety Inspection...
Page 59
__ • High leakage warning (label P/N 01KL395), located on the bottom right side of the frame. __ 3. Ensure that the 3931 machine type certification label is in place and readable. The label (P/N 03JJ445) is located on the right side of the rear of the frame.
Page 61
(x6) __ 6. Ensure that following goggles and gloves labels also appear on the hose that connects to the reservoir (A) and on the hoses that attach to the CPC drawer (B), as shown below. Chapter 1. Safety inspection ENG-17...
__ • The tilt warning label that runs across the bottom. __ • The heavy weight warning and voltage warning that appear on each of the PCIe+ I/O drawers. The PCIe+ I/O drawer bezel must be removed to view these safety labels. ENG-18 IBM: 3931 Safety Inspection...
Page 63
__ 3. Ensure that the label instructing you not to pull out multiple drawers at the same time appears on the frame as shown. These labels appear in several locations on the frame; next to the CPC drawer, PCIe+ I/O drawers, and Support Elements. __ 4.
Page 65
At the REAR of the unit (BPA): __ 1. Check the following: __ • Check for damaged or missing covers. __ • Check all covers for sharp edges. __ • Ensure that all thumb screws are in place and tightly fastened on installed features. REAR 750w 750w...
Page 66
__ • High leakage warning (label P/N 01KL395), located on the bottom right side of the frame. __ 3. Ensure that the 3931 machine type certification label is in place and readable. The label (P/N 03JJ445) is located on the right side of the rear of the frame.
Page 68
(x6) __ 8. Ensure that following goggles and gloves labels also appear on the hose that connects to the reservoir (A) and on the hoses that attach to the CPC drawer (B), as shown below. ENG-24 IBM: 3931 Safety Inspection...
Internal frame check __ 1. Check for non-IBM alterations or attachments. If present, complete form R-009, Non-IBM Alterations/Attachments Survey. __ 2. Inspect for smoke or water damage and presence of rust or other contamination. __ 3. Check that all covers are installed and that no screws or washers are missing.
In countries where IBM service personnel are not qualified to perform this task, the IBM service person must notify the customer that they must arrange for a QEW (a licensed electrician may be considered a QEW) to perform the receptacle testing.
Page 72
IMPORTANT NOTE (PDU): CAUTION: A mismatch in the wiring configuration (delta versus wye) between the IBM product and your facility AC voltage supply can cause significant product damage. Ensure that the PDUs of the product match the supply voltage and wiring configuration of your facility. If the...
Page 73
PDU power __ 1. Have the customer shut off the circuit breakers for the system. __ 2. Connect all system power cords to the source power. __ 3. Verify that all of the FRU power supply units (PSUs) have a cable clip installed. The cable clip is located on the handle of each PSU and secures the power cable.
__ 4. Retrieve the KMM support hardware assembly (P/N 02WN998) from the system ship group. __ 5. Unscrew the KMM frame bracket (P/N 02WN484) and the KMM mounting bracket (P/N 02WN482) from the KMM support arm (P/N 02WN481). ENG-30 IBM: 3931 Safety Inspection...
Page 75
__ 6. Install the KMM frame bracket on the inner left or right side of the frame. Use the attached screw to fasten the bracket in one of the three existing holes at EIA 24 on the inner frame. __ 7. Fasten the KMM mounting bracket to the KMM support arm using the 2 attached screws. __ 8.
Page 76
Then go to Step “14” on page 33. __ 13. If fastening the KMM to the rear of the frame: a. Remove the blue protective cap from the USB-C connector. b. Plug the white USB-C cable into the connector. ENG-32 IBM: 3931 Safety Inspection...
Page 77
__ 14. Plug the other end of the white USB-C cable into the port on the compact KMM. Chapter 1. Safety inspection ENG-33...
Page 78
Wait for the Primary Support Element Logon window to appear. vi) If the Alternate Support Element window appears, click the top button on the KVM switch to the other Hardware Management Appliance HMC. Then repeat Step 2d to start/show the Primary Support Element Console. ENG-34 IBM: 3931 Safety Inspection...
Page 79
__ 3. Click Login to the Primary Support Element. __ 4. On the Primary Support Element Logon window: • Type SERVICE in the Username field. • Type SERVMODE in the Password field. __ 5. Click System Management. __ 6. Select the CPC. __ 7.
• Wenn Sie ein System aufgrund eines IBM Wartungsvertrags überprüfen • Wenn es Gründe gibt, die Sicherheit der Einheit in Frage zu stellen • Wenn der IBM Service telefonisch angefordert wird und bisher von IBM kein Service durchgeführt wurde • Wenn eine Überprüfung der Änderungen und Anschlüsse durchgeführt wird.
Page 82
• Ein ESD-Armband (Teil 6428167). • Spannungsprüfer ECOS C7106, SureTest-Modell ST-1D mit IG-Adapter (Teilenummer 25F9715) oder gleichwertig (nur USA) DEU-2 IBM: 3931 Sicherheitsüberprüfung...
Page 83
Risiko eines elektrischen Schlags. Um dies zu vermeiden, stellen Sie sicher, dass der elektrische Bedarf Ihres Systems die Absicherung des Netzstromkreises nicht überschreitet. Technische Daten zur Elektrik stehen in der Dokumentation zu der IBM Einheit oder auf dem Typenschild. (D002) Gefahr: Besitzt die Netzsteckdose ein Metallgehäuse, die Steckdose nicht berühren, bevor die...
Page 84
Kundendienstpersonal geöffnet werden. Nach Abschluss der Wartung müssen wieder alle Abdeckungen eingesetzt und alle Türen geschlossen werden. (C013) Vorsicht: Die Sicherungsautomaten der Gebäudeinstallation VOR dem Anschließen der Netzkabel an die Stromversorgung des Gebäudes auftrennen. (C023) DEU-4 IBM: 3931 Sicherheitsüberprüfung...
Page 85
• Die folgenden Prozeduren zur Überprüfung der Stromversorgung muss von einem qualifizierten elektrischen Mitarbeiter (QEW) oder einem zugelassenen Elektriker ausgeführt werden. • In Ländern, in denen IBM Servicemitarbeiter nicht für die Ausführung dieser Aufgabe qualifiziert sind, muss der Kunde dafür sorgen, dass ein QEW oder ein zugelassener Elektriker die Netz- steckdosen testet.
Page 86
PDU-Stromversorgung __ 1. Schalten Sie den Server 3931 aus, indem Sie einen der folgenden Schritte ausführen: • Entfernen des Versorgungsstromkreises • Ausschalten der Schalter an der Wand • Abziehen der Netzkabel von den PDUs. __ 2. Wenn das System nicht ausgeschaltet wird, finden Sie im 3931 Servicehandbuch, GC28-7018, weitere Informationen zur Fehlerbehebung.
Page 87
Überprüfen der Netzsteckdose auf Verdrahtungsfehler DANGER: If the receptacle has a metal shell, do not touch the shell until you have completed the voltage and grounding checks. Improper wiring or grounding could place dangerous voltage on the metal shell. If any of the conditions are not as described, .
Page 88
__ 6. Befestigen Sie die Krokodilklemme von dieser Sonde an dem Erdungskontakt der Netzsteckdose, die getestet werden soll. __ 7. Führen Sie den Tester erneut in die Netzsteckdose ein (es kann sein, dass ein Verlängerungskabel erforderlich ist). DEU-8 IBM: 3931 Sicherheitsüberprüfung...
Page 89
Tester aus der Netzsteckdose an der Wand heraus. Befestigen Sie anschließend die Krokodilklemme erneut am Metall, führen Sie den Tester wieder ein und wiederholen Sie den Test. Weitere Informati- onen finden Sie unter Sicherheitshandbuch für IBM Servicemitarbeiter oder in der entsprechenden Dokumentation für Ihre Region.
Page 90
Gehen Sie wie folgt vor, wenn das Problem weiterhin besteht und der Elektriker bestätigt hat, dass die Erdung der Netzsteckdose zum Versorgungsstromkreis annehmbar ist: __ i) Dokumentieren Sie die Ergebnisse des Elektrikers im Installationsbericht __ ii) Benachrichtigen Sie den unterstützenden Systemberater des Accounts DEU-10 IBM: 3931 Sicherheitsüberprüfung...
Page 91
Überprüfen der Wechselspannung bei dreiphasiger Stromversorgung Teils/teils Erde/Erdung Erde/Erdung 4 Pins 5 Pins Führen Sie für alle Wandschutzschalter, die der Kunde für die Stromversorgung des Rahmens nutzt, die folgende Wechselspannungsprüfung durch. __ 1. Überprüfen Sie, ob der Wandschutzschalter eingeschaltet ist (Position ON). __ 2.
Page 92
Hersteller bereitgestellt wurden. Schließen Sie an diesem Anschluss kein anderes Gerät an. Dies ist ein Gleichstromanschluss. Er darf nur von qualifiziertem Personal gewartet werden, das Produk- tanweisungen ganz genau befolgt, damit sichergestellt ist, dass die richtige Reihenfolge der Operati- DEU-12 IBM: 3931 Sicherheitsüberprüfung...
Page 93
onen eingehalten wird. Der Netzstecker ist nicht für eine Unterbrechung der Gleichstromversorgung bestimmt. Der Netzstecker darf niemals bei eingeschalteter Einheit angeschlossen oder abgezogen werden. Es besteht die Gefahr eines Lichtbogens und/oder einer Beschädigung des Anschlusses. Stellen Sie immer sicher, dass die Maschine von der Stromversorgung getrennt ist, bevor Sie die Verbindung herstellen oder trennen.
Page 94
Fan4 Fa n3 Lüfter 4 Fan5 Fan6 Fa n5 Lüfter 6 __ 2. Stellen Sie sicher, dass die folgenden Etiketten vorhanden und lesbar sind. __ • Der in einer Schrägstellung angebrachte, an der Unterseite verlaufende Warnhinweis. DEU-14 IBM: 3931 Sicherheitsüberprüfung...
Page 95
__ • Die Warnung hinsichtlich eines schweren Gegenstands und die Warnung hinsichtlich der Span- nung, die an beiden PCIe+-E/A-Einschüben angezeigt werden. Die Frontblende des PCIe +-E/A- Einschubs muss entfernt werden, damit diese Sicherheitsetiketten sichtbar sind. __ 3. Stellen Sie sicher, dass das Etikett, auf dem Sie darauf hingewiesen werden, dass Sie nicht mehrere Einschübe gleichzeitig herausziehen dürfen, wie in der Abbildung dargestellt im Rahmen angebracht ist.
Page 96
__ • Warnetikett für Geräuschpegel (Teilenummer 01KL320) - befindet sich auf der linken Seite an der Vorderseite jedes CPC-Einschubs, wenn die Frontblende entfernt wird DEU-16 IBM: 3931 Sicherheitsüberprüfung...
Page 97
Gehen Sie an der RÜCKSEITE der Einheit (PDU) wie folgt vor: __ 1. Überprüfen Sie Folgendes: __ • Überprüfen Sie, ob Abdeckungen beschädigt sind oder fehlen. __ • Überprüfen Sie alle Abdeckungen auf scharfe Kanten. __ • Stellen Sie sicher, dass alle Rändelschrauben an allen montierten Komponenten vorhanden sind und fest sitzen.
Page 98
__ • Warnung hinsichtlich hohen Ableitstroms (Etikett Teilenummer 01KL395) an der rechten unte- ren Seite des Rahmens. __ 3. Stellen Sie sicher, dass sich das Etikett für die Zertifizierung des Systemtyps 3931 an der richtigen Stelle befindet und lesbar ist.
Page 100
__ • Warnetikett für Geräuschpegel (Teilenummer 03GN949) - befindet sich auf der linken Seite an der Rückseite jedes Rahmens __ • Warnetikett für Geräuschpegel (Teilenummer 03GN951) - befindet sich auf der rechten Seite an der Rückseite jedes CPC-Einschubs. DEU-20 IBM: 3931 Sicherheitsüberprüfung...
Page 102
__ • Der in einer Schrägstellung angebrachte, an der Unterseite verlaufende Warnhinweis. __ • Die Warnung hinsichtlich eines schweren Gegenstands und die Warnung hinsichtlich der Span- nung, die an beiden PCIe+-E/A-Einschüben angezeigt werden. Die Frontblende des PCIe +-E/A- Einschubs muss entfernt werden, damit diese Sicherheitsetiketten sichtbar sind. DEU-22 IBM: 3931 Sicherheitsüberprüfung...
Page 103
__ 3. Stellen Sie sicher, dass das Etikett, auf dem Sie darauf hingewiesen werden, dass Sie nicht mehrere Einschübe gleichzeitig herausziehen dürfen, wie in der Abbildung dargestellt im Rahmen angebracht ist. Diese Etiketten werden an mehreren Positionen im Rahmen angebracht: neben dem CPC-Ein- schub, PCIe+-E/A-Einschüben und Support Elements.
Page 104
__ • Warnetikett für Geräuschpegel (Teilenummer 01KL320) - befindet sich auf der linken Seite an der Vorderseite jedes CPC-Einschubs, wenn die Frontblende entfernt wird DEU-24 IBM: 3931 Sicherheitsüberprüfung...
Page 105
Gehen Sie an der RÜCKSEITE der Einheit (BPA) wie folgt vor: __ 1. Überprüfen Sie Folgendes: __ • Überprüfen Sie, ob Abdeckungen beschädigt sind oder fehlen. __ • Überprüfen Sie alle Abdeckungen auf scharfe Kanten. __ • Stellen Sie sicher, dass alle Rändelschrauben an allen montierten Komponenten vorhanden sind und fest sitzen.
Page 106
__ • Warnung hinsichtlich hohen Ableitstroms (Etikett Teilenummer 01KL395) an der rechten unte- ren Seite des Rahmens. __ 3. Stellen Sie sicher, dass sich das Etikett für die Zertifizierung des Systemtyps 3931 an der richtigen Stelle befindet und lesbar ist.
Page 108
__ 8. Stellen Sie sicher, dass sich die folgenden Etiketten zu Schutzbrillen und Handschuhen auch auf dem Schlauch befinden, der mit dem Wasserbehälter (A) verbunden ist, sowie auf den Schläuchen, die an den CPC-Einschub angeschlossen sind (B), wie unten gezeigt wird. DEU-28 IBM: 3931 Sicherheitsüberprüfung...
Page 109
__ 9. Stellen Sie sicher, dass die folgenden Etiketten zur Lautstärke angebracht und lesbar sind. __ • Warnetikett für Geräuschpegel (Teilenummer 03GN949) - befindet sich auf der linken Seite an der Rückseite jedes Rahmens __ • Warnetikett für Geräuschpegel (Teilenummer 03GN951) - befindet sich auf der rechten Seite an der Rückseite jedes CPC-Einschubs 03GN951 Kapitel 1.
Page 110
Überprüfung des Innenrahmens __ 1. Überprüfen Sie, ob nicht durch IBM ausgeführte Änderungen oder Anschlüsse vorgenommen wur- den. Ist dies der Fall, füllen Sie Formular R-009 zur Erstellung einer Übersicht über Änderungen und Anschlüsse anderer Anbieter (Non-IBM Alterations/Attachments Survey) aus.
Page 111
Achtung: IBM Servicepersonal: Die Anwendung eines Messgeräts und von Sonden für Spannungs- messungen an Steckdosen muss von einem qualifizierten Elektriker (QEW) oder einem zugelas- senen Elektriker ausgeführt werden. In Ländern, in denen IBM Servicemitarbeiter nicht für die Ausführung dieser Task qualifiziert sind, muss der IBM Servicemitarbeiter den Kunden darüber informieren, dass er einen QEW (ein zugelassener Elektriker kann als QEW betrachtet werden) für...
Page 112
Entfernen Sie diese Tasche NICHT. Die Netzkabeltasche darf nur von dem Elektriker entfernt werden, der das Netzkabel installiert. Wenn Sie ein ausgeliefertes, deinstalliertes System erkennen, das für die Stromversorgung des Sys- tems nicht ordnungsgemäß angeordnet und erstellt wurde, wenden Sie sich an den IBM Support. DEU-32 IBM: 3931 Sicherheitsüberprüfung...
Page 113
PDU-Stromversorgung __ 1. Der Kunde muss den Trennschalter für das System ausschalten. __ 2. Schließen Sie alle Kabel für die Stromversorgung des Systems an die Stromversorgung an. __ 3. Überprüfen Sie, ob bei allen FRU-Netzteilen (PSUs) eine Kabelklemme installiert ist. Die Kabelklem- me befindet sich am Griff jedes Netzteils und sichert das Netzkabel.
Page 114
LEDs __ 5. Der Kunde muss den Trennschalter für das System wieder einschalten. Anmerkung: Beim Einschalten des Systems werden die Leuchten sämtlicher Komponenten (CPC-Ein- schub, PCIe+-/E/A-Einschübe und Support Elements) und die zugehörigen Lüfter aktiviert. DEU-34 IBM: 3931 Sicherheitsüberprüfung...
Page 115
Einschalten Vorbereiten der KMM-Einheit (KMM = Keyboard, Monitor, Mouse; Tastatur, Monitor, Maus) Gehen Sie wie folgt vor, um die KMM-Unterstützungshardware zu montieren (KMM = Keyboard, Monitor, Mouse; Tastatur, Monitor, Maus): __ 1. Entfernen Sie bei der Abdeckung der KMM-Aufbewahrungsbox (Teilenummer 03FM971) die Senk- schraube für den Transport (Teilenummer 15R7345) mit dem roten Drehmomentwerkzeug.
Page 116
__ 7. Befestigen Sie die KMM-Halterung mit den zwei beigefügten Schrauben am KMM-Stützarm. __ 8. Befestigen Sie den KMM-Stützarm mit den zwei beigefügten Schrauben an der KMM-Rahmenhalte- rung. __ 9. Legen Sie die kompakte KMM-Einheit auf die Halterung und ziehen Sie sie zum Befestigen in Ihre Richtung. DEU-36 IBM: 3931 Sicherheitsüberprüfung...
Page 117
__ 10. Öffnen Sie die KMM-Einheit und neigen Sie die Anzeige in eine nutzbare Position. __ 11. Nehmen Sie das weiße USB-C-Kabel (P/N 02EC951) aus der KMM-Speicherbox. Es sind 2 Kabel enthalten (1 Ersatzkabel). __ 12. Wenn Sie die KMM-Einheit an der Vorderseite des Rahmens montieren, schließen Sie das weiße USB-C-Kabel am primären Schnittstellenadapter an, wie in der folgenden Abbildung dargestellt.
Page 118
Stecken Sie das weiße USB-C-Kabel in den USB-C-Anschluss. __ 14. Stecken Sie das andere Ende des weißen USB-C-Kabels in den Anschluss an der kompakten KMM-Einheit. DEU-38 IBM: 3931 Sicherheitsüberprüfung...
Page 119
Einschalten __ 1. Die grüne Stromversorgungs-LED für PSUs an den PSUs wird aktiviert und leuchtet permanent. __ 2. Warten Sie, bis das Begrüßungsfenster Primary Support Element (Primäres Unterstützungsele- ment) angezeigt wird. a. Wenn das Begrüßungsfenster von Primay Support Element angezeigt wird, fahren Sie mit Schritt „3”...
Page 120
1 Stunde und 15 Minuten dauern. __ 14. Klicken Sie auf Wiederherstellung. __ 15. Klicken Sie auf Einschalten. __ 16. Klicken Sie auf OK, um das Fenster zu schließen, wenn das Einschalten erfolgreich abgeschlossen wurde. DEU-40 IBM: 3931 Sicherheitsüberprüfung...
Consult your local IBM representative for information on the products and services currently available in your area. Any reference to an IBM product, program, or service is not intended to state or imply that only that IBM product, program, or service may be used. Any functionally equivalent product, program, or service that does not infringe any IBM intellectual property right may be used instead.
Class A Notices The following Class A statements apply to this IBM product. The statement for other IBM products intended for use with this product will appear in their accompanying manuals. Federal Communications Commission (FCC) Statement Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
Page 123
VCCI Statement - Japan The following is a summary of the Japanese VCCI statement above: This is a Class A product based on the standard of the VCCI Council. If this equipment is used in a domestic environment, radio interference may occur, in which case the user may be required to take corrective actions.
Page 124
The following is a summary of the Taiwan EMI statement above: Warning: This is a Class A product. In a domestic environment, this product may cause radio interference, in which case the user will be required to take adequate measures. IBM Taiwan Contact Information: 40 IBM: 3931 Safety Inspection...
Page 125
Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.
