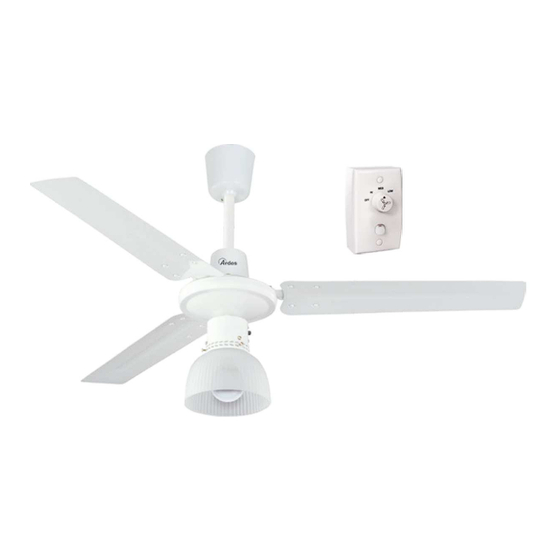

Ceiling fan with light
Hide thumbs Also See for AR5A120L:

Advertisement

Available languages

Available languages

Quick Links

(IT) VENTILATORE DA SOFFITTO CON LUCE
(EN) CEILING FAN WITH LIGHT
Attenzione: leggere attentamente le avvertenze contenute nel
seguente libretto in quanto forniscono importanti indicazioni
riguardanti
manutenzione.
Istruzioni importanti da conservare per ulteriori consultazioni.
- Questo apparecchio può essere utilizzato da bambini dagli 8 anni
in su e da persone con ridotte capacità fisiche, sensoriali o mentali
o con mancanza di esperienza o conoscenza se a loro è stata
assicurata un'adeguata sorveglianza oppure se hanno ricevuto
istruzioni circa l'uso in sicurezza dell'apparecchio e hanno
compreso i pericoli correlati.
- I bambini non devono giocare con l'apparecchio.
- Le operazioni di pulizia e di manutenzione non devono essere
effettuate da bambini senza sorveglianza.
- L'installazione dell'apparecchio deve essere effettuata da
personale professionalmente qualificato.
- Essendo l'installazione dell'apparecchio fissa, l'alimentazione
della rete deve essere effettuata conformemente alle regole di
installazione vigenti mediante un cavo flessibile con spina o
mediante un interruttore onnipolare che assicuri la disconnessione
completa nelle condizioni della categoria di sovratensione III. La
distanza di apertura dei contatti non deve essere inferiore a 3 mm.
(IT) ISTRUZIONI PER L'USO
(EN) INSTRUCTIONS FOR USE
(IT) AVVERTENZE
la
sicurezza
di
installazione,
1 / 16
AR5A120L
d'uso
e
di

Advertisement

loading
Need help?

Need help?

Do you have a question about the AR5A120L and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ARDES AR5A120L

  • Page 1 (IT) ISTRUZIONI PER L’USO (EN) INSTRUCTIONS FOR USE (IT) VENTILATORE DA SOFFITTO CON LUCE AR5A120L (EN) CEILING FAN WITH LIGHT (IT) AVVERTENZE Attenzione: leggere attentamente le avvertenze contenute nel seguente libretto in quanto forniscono importanti indicazioni riguardanti sicurezza installazione, d’uso manutenzione.
  • Page 2 - L’apparecchio deve essere installato ad almeno 2,3 m dal piano di calpestio (2,3 m si intendono piano calpestio alla parte inferiore del ventilatore). - L’apparecchio deve essere installato ad almeno 2,3 m dal piano di calpestio (2,3 m si intendono dal piano di calpestio alla parte inferiore del ventilatore).
  • Page 3 (IT) INFORMAZIONI TECNICHE 1. Vite di bloccaggio dell’asta 10. Motore 2. Asta di sostegno 11. Clip di fissaggio del perno 7 3. Cavi elettrici 12. Viti e rondelle per fissaggio pala all’apposito supporto 4. Calotta superiore reggipala (fissate sul corpo motore) 5.
  • Page 4 (IT) ASSEMBLAGGIO 4 / 16...
  • Page 5 Accertatevi di avere a disposizione tutti i componenti prima di procedere all’installazione. Per evitare danni assemblare il motore all’asta di sostegno su di una superficie morbida oppure servitevi del polistirolo contenuto nell’imballo. - Aprire la confezione ed estrarre tutti i pezzi del ventilatore (fig. 1) - Montare la piastra di sostegno al soffitto servendovi di due o più...
  • Page 6 - Fissare l’asta di sostegno al corpo motore utilizzando l’apposito perno (7), rondella (8) e clip di fissaggio (11). - Inserire la vite principale (16) e la rondella grower (17) nel foro filettato dell’asta di sostegno (2). Avvitare bene la vite utilizzando un cacciavite. ATTENZIONE! QUESTA OPERAZIONE È NECESSARIA PER LA MESSA A TERRA DEL MOTORE! - Avvitare la vite (1) di bloccaggio dell’asta - Appendere il ventilatore al gancio della piastra di sostegno e collegare i cavi elettrici provenienti dal...
  • Page 7: Schema Di Collegamento

    -Inserire il vetro decorativo nella sua apposita sede e fissarlo con le viti in dotazione facendo attenzione a non stingere eccessivamente queste ultime in quanto il vetro potrebbe rompersi (fig. 10). SCHEMA DI COLLEGAMENTO: 1. Filo marrone: fase per motore 2.
  • Page 8 (IT) SMALTIMENTO IMBALLAGGIO Per rispettare l’ambiente, il materiale dell’imballaggio deve essere buttato correttamente rispettando la raccolta differenziata. Verifica le disposizioni del tuo comune. Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”...
  • Page 9 (EN) WARNINGS Attention: read the precautions contained in the following booklet carefully as they provide important instructions regarding safety during installation, use and maintenance. Important instructions to keep for further reference. - This appliance may be used by children 8 years of age and older and people with reduced physical, sensory or mental capacities or with a lack of experience and knowledge if they are adequately supervised or have been instructed on the safe use of the...
  • Page 10 Equipment must be installed at the height of at least 2,3 meters from the floor (2,3 meters means from the floor to the bottom of the fan). Since the installation of the equipment sets, the power of the network must be done through flexible cable plug or by pole switch with contact opening distance not less than 3 mm.
  • Page 11 11 / 16...
  • Page 12: (En) Installation

    (EN) INSTALLATION 12 / 16...
  • Page 13 Make sure you have all the components before beginning installation. To prevent damage, attach the motor to the support rod on a soft surface or use the polystyrene contained in the package. -Open the carton box and take out the fan (fig. 1) -Assemble the support plate on the ceiling using two or more screw anchors and appropriate washers.
  • Page 14 -Fix the support rod to the motor using the pin (7), the washer (8) and the clip (11). - Insert the main screw (16) and the grower washer (17) in the threaded hole of the support rod (2). Tighten the screw well using a screwdriver. WARNING! THIS OPERATION IS NECESSARY FOR EARTHING THE MOTOR! - Tighten the screw (1) for blocking the support rod.
  • Page 15: Electrical Connection

    ELECTRICAL CONNECTION: 1. Brown wire: line to motor 2. Blue wire: neutral 3. Red wire: light 4. Yellow/Green wire: earth connection 5. Wall speed control (EN) INSTRUCTIONS FOR USE The ceiling fan is provided with wall speed control. To turn On the ceiling fan it’s enough rotate the knob on wall speed control and select the desired speed: High speed Medium speed...
  • Page 16: (En) Warranty

    Poly Pool S.p.A. Via Sottocorna, 21/B 24020 Parre (Bérgamo) - Italia Tel. +39 035 4104000 r.a. - Fax +39 035 702716 http://www.ardes.it - e-mail:polypool@polypool.it MADE IN CHINA AR5A120L_LOT1122.310323 16 / 16...
