Montageanweisungen

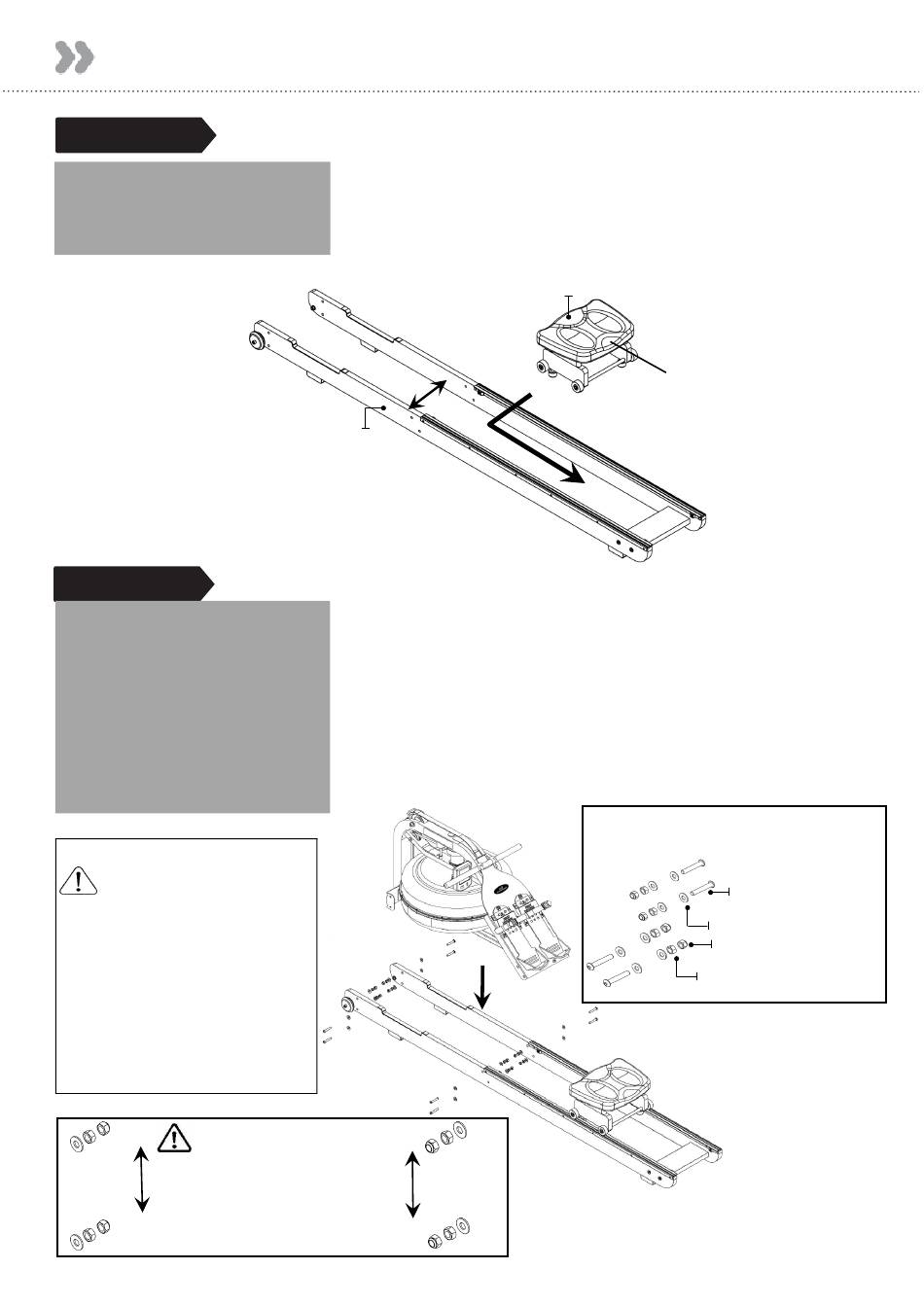

SCHRITT 2
Rudersitz und oberen Hauptrahmen montieren
ERFORDERLICH
Seitliche Schiene links/rechts [2]
Rudersitz [3]
SCHRITT 3
Rudersitz und oberen Hauptrahmen montieren
ERFORDERLICH
Hauptrahmen [1]
Seitliche Schienenbaugruppe [2]
16 x M8-Unterlegscheibe [9]
8 x M8-Standardmutter [10]
8 x M8 Stoppmutter [11]
8 x M8x45mm-Schraube [13]
VORSICHT
Zur Gewährleistung einer
sicheren Montage müssen sich
Stoppmuttern außerhalb der
Standardmutter und
Unterlegscheibe befinden.
Hinweis: Reinigen Sie Räder und
Schienen wöchentlich mit einem
weichen, trockenen Tuch;
dadurch können Sie den
Verschleiß an Rädern und
Schienen reduzieren
Zur Gewährleistung einer siche-
Stoppmu
ren Montage müssen sich
ttern
Stoppmuttern außerhalb der
Standardmutter und Unterleg-
scheibe befinden
Installieren Sie den Sitz, indem Sie die seitlichen Schienen
links/rechts [2] leicht ausbreiten und den Sitz [3] in die
Schiene absenken.
Hinweis: Die Sitzvertiefung muss nach hinten zeigen.
Seitliche Schienen
links/rechts
Installieren Sie dann den Hauptrahmen [1] wie abgebildet
an der seitlichen Schienenbaugruppe [2]. Sie benötigen 8 x
M8x45mm-Schraube [13], 16 x M8-Unterlegscheibe [9], 8
x M8-Standardmutter [10] und 8 x M8-Stoppmutter [11].
2
Befestigen Sie zunächst die untere vordere Halterung, dann das
Fußbrett, aber NICHT FESTZIEHEN. Möglicherweise sind die
Schrauben der unteren Halterung schwer zugänglich. Sie können
diese Schrauben vollständig festziehen, sobald das Rudergerät
vertikal steht; richten Sie sie also zunächst einfach nur aus und
fädeln Sie die unteren Schrauben/Mutter locker ein.
Rudersitz
Detailansicht der Schraubenmontage
Stoppmu
ttern
10
Sitzvertiefung
M8x45mm Schrauben
M8 Beilagscheibe
M8 Sicherungsmutter
M8 Standardmutter
