ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM
READ AND SAVE THESE INSTRUCTIONS
Date Code
For best and quickest service please provide date code. You can find the date code on the carton,
hand-held remote (inside of the battery compartment), receiver or top of fan housing.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.
Purchase Date

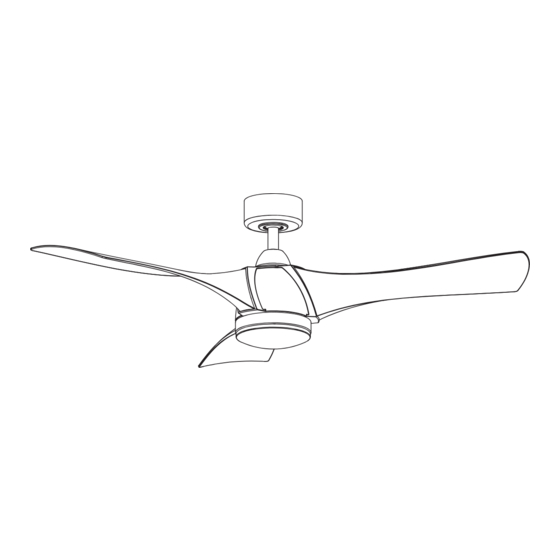

KLEAR
CEILING FAN
TM
MODEL #FPD6858**
Español p. 22
Español p. 33
Net Weight 16.98 lbs (7.70 kgs)

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Fanimation KLEAR FPD6858 Series

Summary of Contents for Fanimation KLEAR FPD6858 Series

  • Page 1 KLEAR CEILING FAN MODEL #FPD6858** Español p. 22 Español p. 33 ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM READ AND SAVE THESE INSTRUCTIONS Net Weight 16.98 lbs (7.70 kgs) Date Code Purchase Date For best and quickest service please provide date code. You can find the date code on the carton, hand-held remote (inside of the battery compartment), receiver or top of fan housing.
