Sport-thieme 1095614 Operating & Assembly Instructions

80x80 mm volleyball posts
Hide thumbs Also See for 1095614:

Advertisement

Quick Links

Download this manual
Montageanleitung

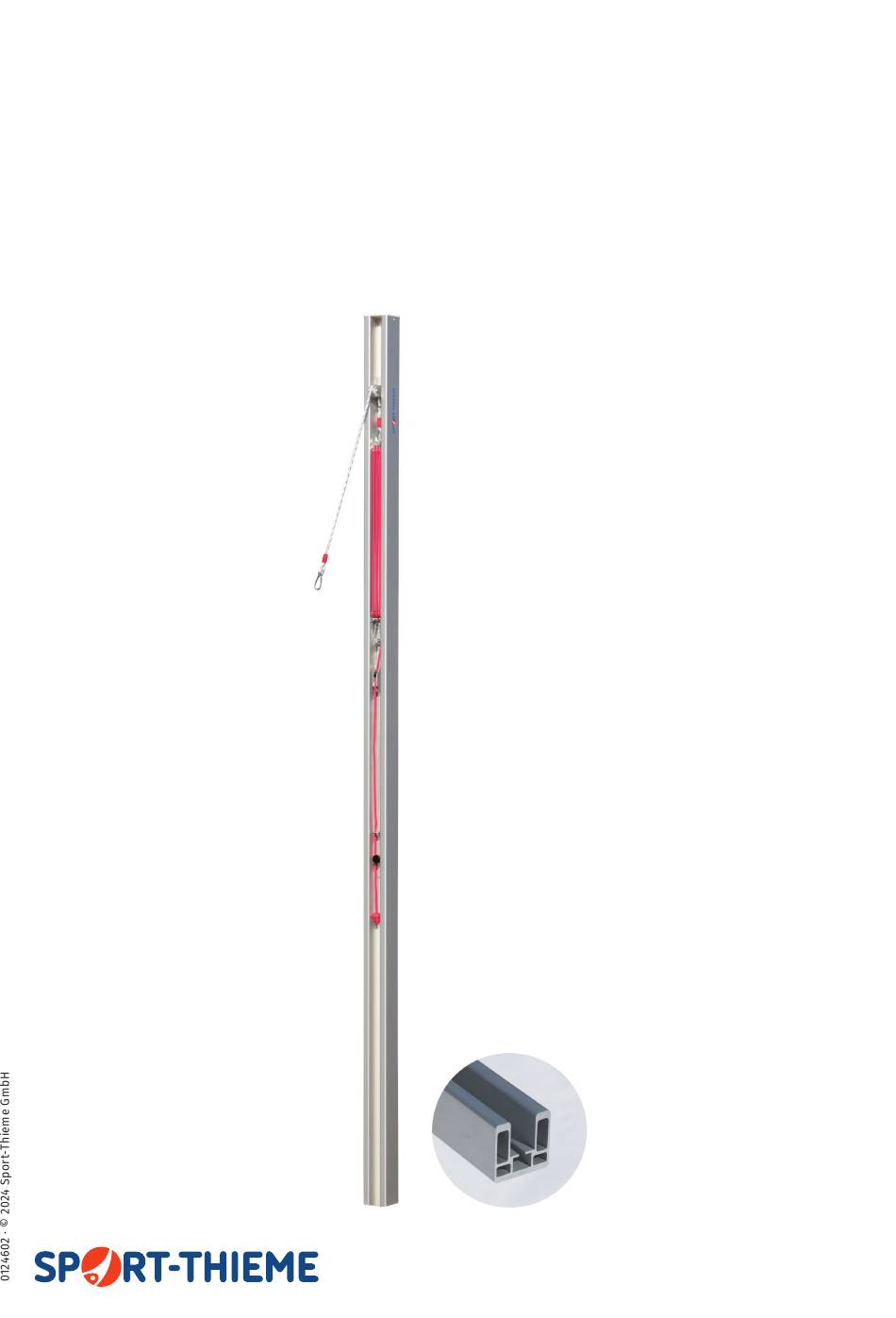

Sport-Thieme Volleyballpfosten
80x80 mm
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut
auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 1095614, 1095816
·
sport-thieme.de

Advertisement

loading
Need help?

Need help?

Do you have a question about the 1095614 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sport-thieme 1095614

Summary of Contents for Sport-thieme 1095614

  • Page 1 Sport-Thieme Volleyballpfosten 80x80 mm Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
  • Page 2 Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, zu Art.-Nr. 1095614, 1095816 mit der Montage bzw. Nutzung beginnen. mit der Montage bzw. Nutzung beginnen.
  • Page 3 Montageanleitung zu Art.-Nr. 1095614, 1095816 2. Vorbereitung für den Spielbetrieb a) Mechanikschieber (mit Flaschenzugspannmechanik) und Gegenschieber sind bereits anden Pfosten vormontiert. Es müssen lediglich noch die Pfosten aufgestellt und das Netzeingehängt werden. Um ein Verrutschen der Schieber bei der Lagerung oder auch bei Bedienfehlern zu vermeiden, sind werkseitig Höhen- und Tiefenbegrenzungen in die Nuten der Pfosten...
  • Page 4 Montageanleitung zu Art.-Nr. 1095614, 1095816 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte. Die Netzausführung kann je nach Hersteller variieren. a) Einhängen Spannseil am Mechanikpfosten: Den am weißen Anschlussseil befestigten Karabinerhaken an der...
  • Page 5 Montageanleitung zu Art.-Nr. 1095614, 1095816 3. Einhängen und Spannen des Netzes (Forts.) c) Netzhöhe einstellen: Zum Einstellen der Netzhöhe zuerst die Handräder an den Schiebern lösen, dann die gewünschte Höhe einstellen und anschließend die Handräder wieder fest anziehen. Die Verstellung der Höhe kann bei dieser Anlage auch bei leicht gespanntem Netz erfolgen.
  • Page 6 Montageanleitung zu Art.-Nr. 1095614, 1095816 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablage- wagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Hand- räder der Schieber fest angezogen sind.
  • Page 7 Montageanleitung zu Art.-Nr. 1095614, 1095816 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken. Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutzmittel, da diese Zusätze zu Beschädi- gungen an der Bodenhülse führen können.
  • Page 8 Montageanleitung zu Art.-Nr. 1095614, 1095816 7. Wartung, Pflege, Lagerung und Sicherheitshinweise: Die Volleyballanlage ist ausschließlich für Volleyball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Bei Volleyballanlagen ist das Klettern, Hängen oder Schaukeln am Gerät nicht gestattet.
  • Page 9 Montageanleitung zu Art.-Nr. 1095614, 1095816 7. Ersatzteilliste (Forts.) Abbildung Ersatzteile für Volleyball-Pfosten Abbildung Ersatzteile für Volleyball-Pfosten Art.-Nr.: 5152, 51512, 5162, 51612 Art.-Nr.: 5152, 51512, 5162, 51612 Mechanikschieber Gegenschieber Mechanikschieber Gegenschieber Mechanikschieber Gegenschieber _____________________________________________________________________________ _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG.
  • Page 10 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
  • Page 11 Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, for Prod. code 1095614, 1095816 mit der Montage bzw. Nutzung beginnen. mit der Montage bzw. Nutzung beginnen.
  • Page 12 Assembly instructions for Prod. code 1095614, 1095816 2. Preparation for the match a) The sliding devices (with pulley mechanism at mechanical sliding device) are already provided at the uprights. Only the uprights have to be erected and the net to be fixed.
  • Page 13 Assembly instructions for Prod. code 1095614, 1095816 3. Assembly of the net The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of rope at the mechanical upright: Hang snap hook in the loop of the net tensioning rope and fix rope in the clamp device (with handle).
  • Page 14 Assembly instructions for Prod. code 1095614, 1095816 3. Assembly of the net (Cont.) c) Adjustment of net height: At first unscrew handwheels, adjust the height and then tighten hand- wheels again. The net height has generally to be adjusted with released tension! d) Tensioning of the net: Tension the net by means of the pulley mechanism. Pull the pulley rope until the requested net tension is achieved and then fix it in the clamp device.
  • Page 15 Assembly instructions for Prod. code 1095614, 1095816 4. Storage of Volleyball uprights: Storage of uprights has to be effected horizontally on a board or on a special trolley. Take care to tighten handwheels of sliding devices before using uprights again.
  • Page 16 Assembly instructions for Prod. code 1095614, 1095816 6. Instructions to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets.

  • Page 17: Spare Parts List

    Assembly instructions for Prod. code 1095614, 1095816 7. Maintenance, storage and safety instructions: This unit is constructed only for Volleyball matches and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. Do not climb or hang on uprights and unit.
  • Page 18 Assembly instructions for Prod. code 1095614, 1095816 7. Spare parts list (Cont.) Abbildung Ersatzteile für Volleyball-Pfosten Abbildung Ersatzteile für Volleyball-Pfosten Art.-Nr.: 5152, 51512, 5162, 51612 Art.-Nr.: 5152, 51512, 5162, 51612 Mechanical sliding device Counter sliding device Mechanikschieber Gegenschieber Mechanikschieber Gegenschieber...
