Deutsche Version Seiten 1–3 | English version pages 4–6
Montageanleitung
Sport-Thieme

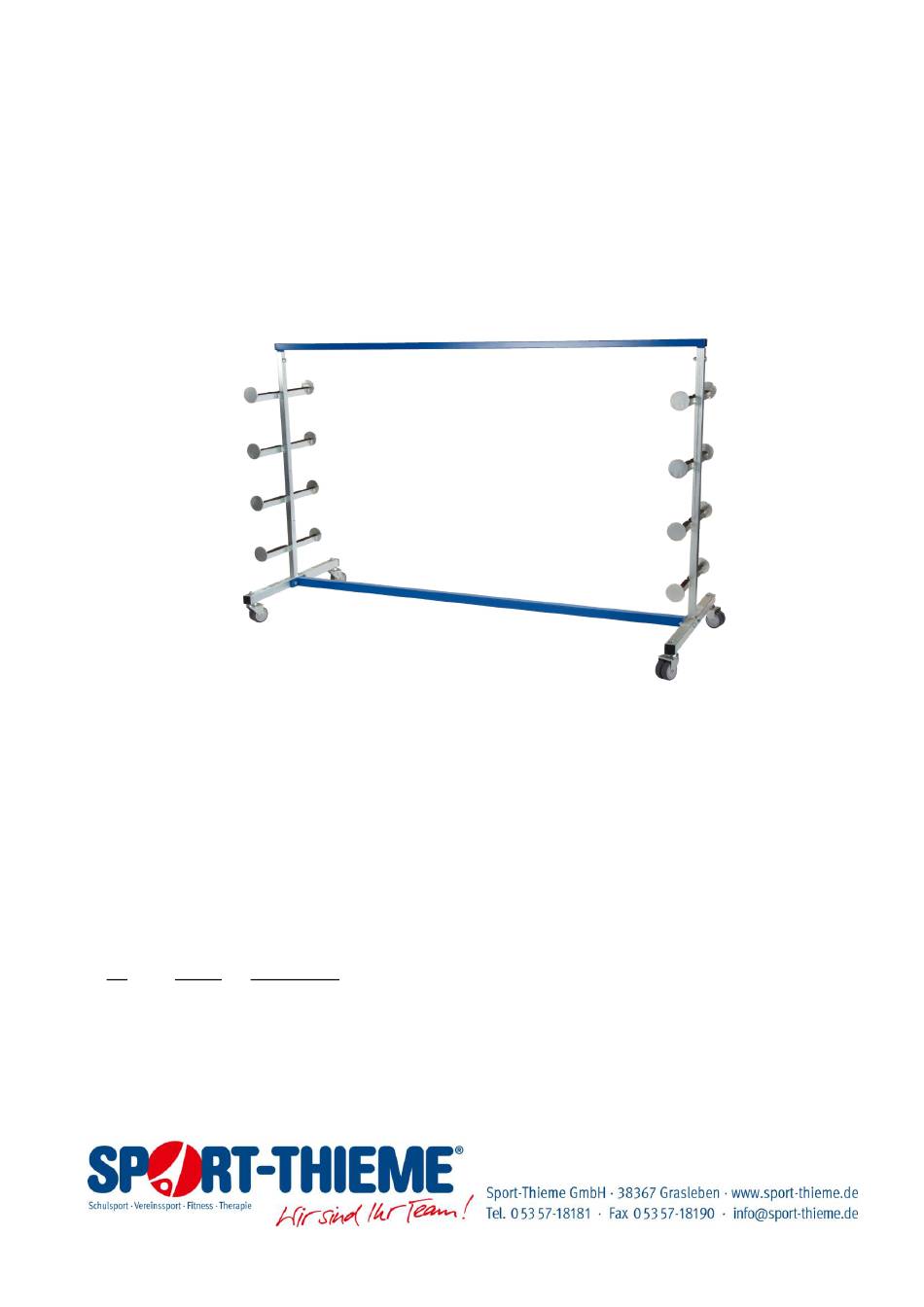

Säulen-Transportwagen
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung
Der Säulen-Transportwagen dient zur Aufbewahrung und zum Transport von Volleyball-Pfosten oder Recksäulen.
Montage
Benötigte Werkzeuge: 2 Schraubenschlüssel SW 17
Benötigte Personenzahl: 2
Benötigte Zeit: 15 min
Schwierigkeitsgrad: mittel
Maximale Belastung: 320 kg
Verwendungszweck: Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden.
Stückliste:
Nr.
Anzahl
Bezeichnung
1
2
Seitenteil (vormontiert)
2
1
Verstrebung mit Einsteckrohren
3
1
Verstrebung mit Anschraubplatten
Sechskantschraube DIN 933 – M10 x 65
4
4
Sechskantschraube DIN 933 – M10 x 45
5
2
Unterlegscheibe DIN 125 – A10,5
6
8
Unterlegscheibe DIN 9021 – 10,5
7
4
Stoppmutter DIN 985 – M10
8
6
Art.-Nr.: 131 6201
Version 10/2019 · Seite 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 131 6201 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Sport-thieme 131 6201

  • Page 1 Art.-Nr.: 131 6201 Sport-Thieme Säulen-Transportwagen Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung Der Säulen-Transportwagen dient zur Aufbewahrung und zum Transport von Volleyball-Pfosten oder Recksäulen.
  • Page 2 Montageanleitung zu Art.-Nr. 131 6201 Um den Säulen-Transportwagen zu montieren, stecken Sie die Verstrebung mit Einsteckrohren ② von oben in die beiden Seitenteile ①. Verschrauben Sie anschließend mit 2 Schraubenschlüsseln SW 17 die Verstrebung mit Anschraubplatten ③ mit Hilfe der längeren Sechskantschrauben ④, der kleinen ⑥ und großen Unterlegscheiben ⑦ und Stoppmuttern ⑧...
  • Page 3 Montageanleitung zu Art.-Nr. 131 6201 Anwendung Der Säulen-Transportwagen dient zur Lagerung und zum Transport von max. 16 Säulen von Sportgeräten (z.B. Volleyball-Pfosten oder Recksäulen). Auf jeder Seite sind dazu 4 etwa 45 cm lange Konsolen in einem Abstand von 25 cm angeordnet, die zum Schutz der Säulen mit Klebefilz versehen sind.
  • Page 4 Product code: 131 6201 Sport-Thieme Transport Trolley for Posts Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you.
  • Page 5 Assembly instructions for product code 131 6201 Parts list: ① 2 side sections (pre-assembled) ② 1 strut with plug-in tubes ③ 1 strut with screw-on plates ④ 4 M10×65 hex-head screws, DIN 933 ⑤ 2 M10×45 hex-head screws, DIN 933 ⑥...
  • Page 6 83-mm-diameter volleyball posts (product codes 109 5803 and 109 5816) • ® Sport-Thieme 83-mm-diameter steel volleyball posts (product code 115 7244) • ‘Universal’ game posts (product code 115 6603) ® Sport-Thieme If you have any questions, our experts at Sport-Thieme are here for you. Version 10/2019 | Page 3...
