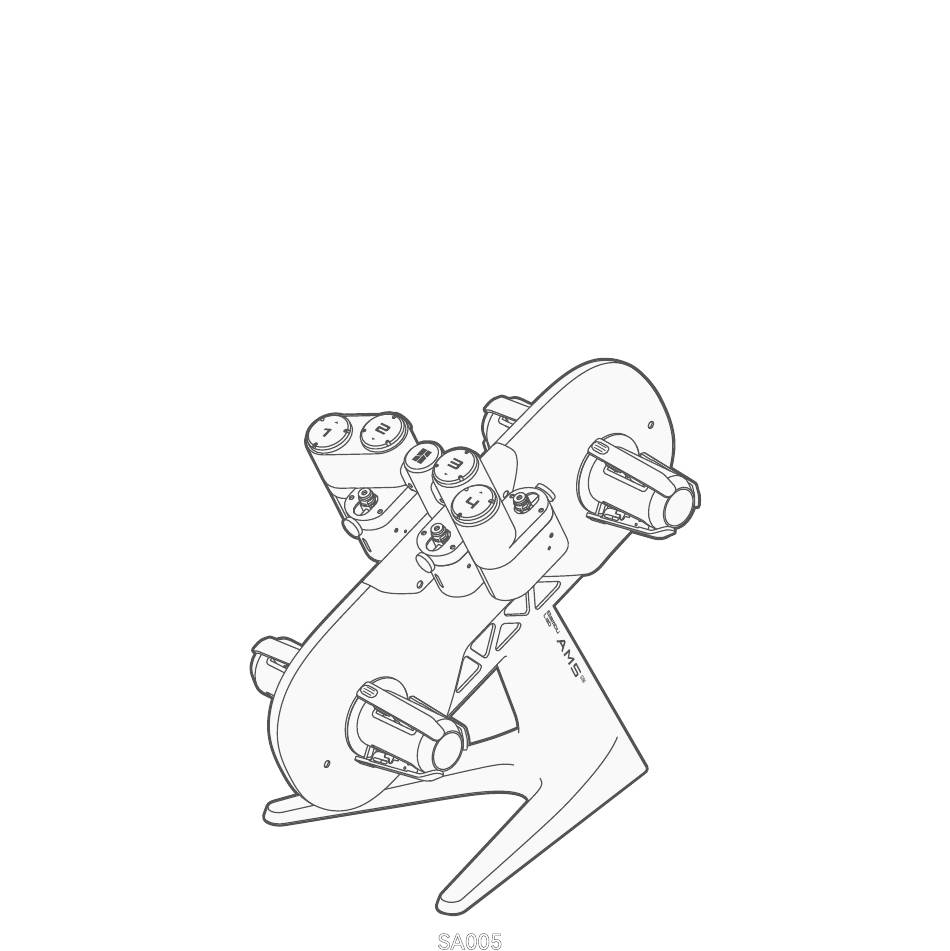

Bambu Lab AMS Lite SA005 Quick Start Manual

Hide thumbs Also See for AMS Lite SA005:

Advertisement

Quick Links

Download this manual
Bambu Lab
AMS Lite
クイックスタート
Quick Start
快速入门指南
Please review the entire guide before operating the printer.
* Safety Notice: Do not connect to power until assembly is complete.
请参照本指南完成打印机的安装。
*安全提示：请勿在打印机安装完成之前通电。
ご使用になる前に、 本ガイドを必ずご確認ください。
注意： 電源は組立が終わってからお入れください。
SA005

Advertisement

loading

Related Manuals for Bambu Lab AMS Lite SA005

Summary of Contents for Bambu Lab AMS Lite SA005

  • Page 1 Bambu Lab AMS Lite クイックスタート Quick Start 快速入门指南 Please review the entire guide before operating the printer. * Safety Notice: Do not connect to power until assembly is complete. 请参照本指南完成打印机的安装。 *安全提示：请勿在打印机安装完成之前通电。 ご使用になる前に、 本ガイドを必ずご確認ください。 注意： 電源は組立が終わってからお入れください。 SA005...

  • Page 2: Quick Start

    Quick Start...
  • Page 3 What’s In The Box AMS lite Body AMS lite Stand Allen Key H2 AMS lite Rotary PTFE Tubes BT3-8 Screw (×5) (For AMS Stand) For AMS lite Spool Holder (×4)
  • Page 4 AMS lite Assembly ① ② ① Put the AMS lite body on the stand. (cable on the upward end) ② Secure the AMS lite with the 4*BT3-8 screws (For AMS Stand) from the accessory box.
  • Page 5 AMS lite Assembly Green Yellow Yellow Green ① Slide the rotary spool holders on (all the way in), being careful to match colors to avoid damaging any parts.
  • Page 6 PTFE Tubes Connection (A1 mini follows same procedure) Short Long ⑤ ② Organizer ③ ④ 50mm ① Put AMS lite to the right side of the A1(mini) ② Insert all four PTFE tubes into the toolhead filament hub. ③ Insert short PTFE tubes into ports 1 and 2. ④...
  • Page 7 Connect 4-pin Cable A1 mini...
  • Page 8 Spool Loading ① Orient spool installation according to the filament winding direction. (as shown in the diagram)
  • Page 9 *Warning ① The AMS lite supports spools with a width of 40-68 mm and an inner diameter of 53-58 mm. ② Avoid using AMS lite to print flexible materials, including TPU, TPE, or absorbent PVA. Avoid using materials that are too hard (too high modulus) or too brittle (not enough toughness), including third-party fiber reinforcement materials (PA-CF/GF, PET-CF/GF, PLA-CF/GF, etc.).
  • Page 10 Spool Loading Note: Press the release button to disengage drive motor if filament stuck. ① Push the spool all the way onto the ② Feed the filament into the filament inlet. spool retractor, make sure it fully click into place.
  • Page 11 AMS Mapping Map the actual filaments you have to the print file preset filaments. Actual Filaments Print File Preset In Use Note: We recommend using similar colors to match the preset. Otherwise the flush setting might be inaccurate.
  • Page 12 快速入门指南 https://bambulab.cn/zh-cn/download...
  • Page 13 包装清单 AMS lite 主体 AMS lite 支架 H2 内六角扳手 AMS lite 料盘转轴 特氟龙管 BT3-8 螺丝 （×5） （用于 AMS 支架） 用于 AMS lite （×4）...
  • Page 14 组装 AMS lite ① ② ① 将 AMS lite 的主体放在其支架上，主体有线缆的一端朝向斜上方。 ② 使用配件盒中的 4 颗 BT3-8螺丝（用于 AMS 支架）连接 AMS lite 的主体和支架。...
  • Page 15 组装 AMS lite 绿色 黄色 黄色 绿色 ① 滑入料盘转轴，并推到底部。安装时，请确保料盘转轴及料盘轴颜色一一对应（如图所示）， 以防损坏部件。...
  • Page 16 PTFE管线安装（A1 mini步骤相同） 短 长 ⑤ ② 集线器 ③ ④ 50mm ① 将 AMS lite 放在 A1 的右侧； ② 将四个特氟龙管都插入工具头五通； ③ 如图所示，将两根较短特氟龙管插入 AMS lite ④ 如图所示，将两根较长特氟龙管插入 接口 1 和 2 中； AMS lite 接口 3 和 4 中； ⑤ 将黑色数据线卡入集线器中。 （ A1 和 AMS lite 之间的推荐距离为 50 mm，如图所示。)
  • Page 17 连接4-pin插头 A1 mini...
  • Page 18 安装料盘 ① 如图所示，根据耗材绕线的方向确定料盘安装方向。...
  • Page 19 *警告 ① AMS lite 支持宽度为 40-68 毫米、内径为 53-58 毫米的料盘。 ② 请避免使用 AMS lite 来打印柔性材料，包括 TPU、TPE 或潮湿的水溶性耗材 PVA。请避免使用 太硬（即模量过高）或太脆（即韧性不足）的材料，包括第三方纤维增强材料，如 PA-CF/GF、 PET-CF/GF 和 PLA-CF/GF 等。请使用外挂料盘的方式来打印这些耗材。 53-58 mm 40-68 mm...
  • Page 20 上料 注意：如果耗材卡住，按下释放按钮可分离驱动电机。 ① 将料卷推上料盘轴直至卡紧。 ② 通过进料口上料。...
  • Page 21 AMS 映射 将你有的实际耗材映射到打印文件预设的耗材。 打印文件预设耗材 实际使用的耗材 注意：我们建议使用相近的颜色来匹配预设。否则，冲刷设置可能会受到影响。...
  • Page 22 クイックスタート...
  • Page 23 内容物 AMS lite 本体 AMS lite 台座 六角レンチ H2 BT3-8ネジ (x5) AMS lite 用 PTFE チューブ AMS lite 用 スプールホルダー AMS lite用 (x4)
  • Page 24 AMS lite を組立 ① ② ① AMS lite 本体を台座に乗せ ② BT3-8ネジで固定する...
  • Page 25 AMS lite を組立 緑色 黄色 黄色 緑色 AMS lite 用スプールホルダーを軸に入れます。 注意： 色を必ず合わせて ください。...
  • Page 26 AMS lite を組立 短いチューブ 長いチューブ ⑤ 黒いケーブル ② ③ ④ 50mm ① AMS liteをプリンター本体の右側に置く ②長いチューブをポート３と ４に入れる ③短いチューブをポート１と ２に入れる ④全てのチューブを本体側のハブに入れる ⑤チューブとケーブルを収納ツールで整理する (AMS lite はプリンター本体と50mmく らい離れる場所においた方が推奨ですが、 PTFE チューブが折れない他、 小回りがないようにご確認ください)
  • Page 27 ケーブルの挿入場所 A1 mini...
  • Page 28 スプールをロード ① 図面のように、 フィ ラメン トを下から入れて ください。 （ 巻き方向にご注意ください）...
  • Page 29 注意事項 ① AMS lite に使用できるスプールの寸法は、 幅40-68mm、 内径53-58mmとなります。 ② TPU、 TPE、 PVAなど非常に柔らかい材料、 あるいはカーボンファイバー入り、 非常にキレやすい材料は AMS Liteとの使用はお勧めできません。 スプールホルダーをご使用ください。 53-58 mm 40-68 mm...
  • Page 30 スプール装着 （AMS lite） 注意： 側面のボタンを押しながら、 フィ ラメン トを入れ抜けて ください。 ① 全てのスプールを巻き方向が合うよ ② フィ ラメン トを入り口から入れる うに装着して ください...
  • Page 31 フィ ラメント　マッピング 造形データに入っているフィ ラメン ト設定と実際に使用す るフィ ラメン トの紐付け関係を指定する 造形データに入っているフィ 実際に使用するフィ ラメン ト ラメン ト設定 （左側） （右側） 注意： 色により、 フィ ラメン ト交換時の吐き出し量が違いますので、 フィ ラメン ト設定の色に合わせて フィ ラメン トをご使用ください。...
  • Page 32 Enjoy! www.bambulab.com...
