SOHARD SH ARC-GATEWAY User Manual page 9

RS-485/EIA-485-Schnittstelle (-R / -
4.4.4
RS485-STB)
Wichtiger Hinweis: Zur Erhaltung der elektromagnetischen
Verträglichkeit (EMV) muss das verwendete Kabel über einen Schirm
verfügen, der möglichst niederimpedant mit dem Gehäuse des D-Sub-
Steckers verbunden werden muss.
Anschluss: D-Sub-Buchse 9-polig oder Schraubklemmblock 3-polig,
nicht intern terminiert

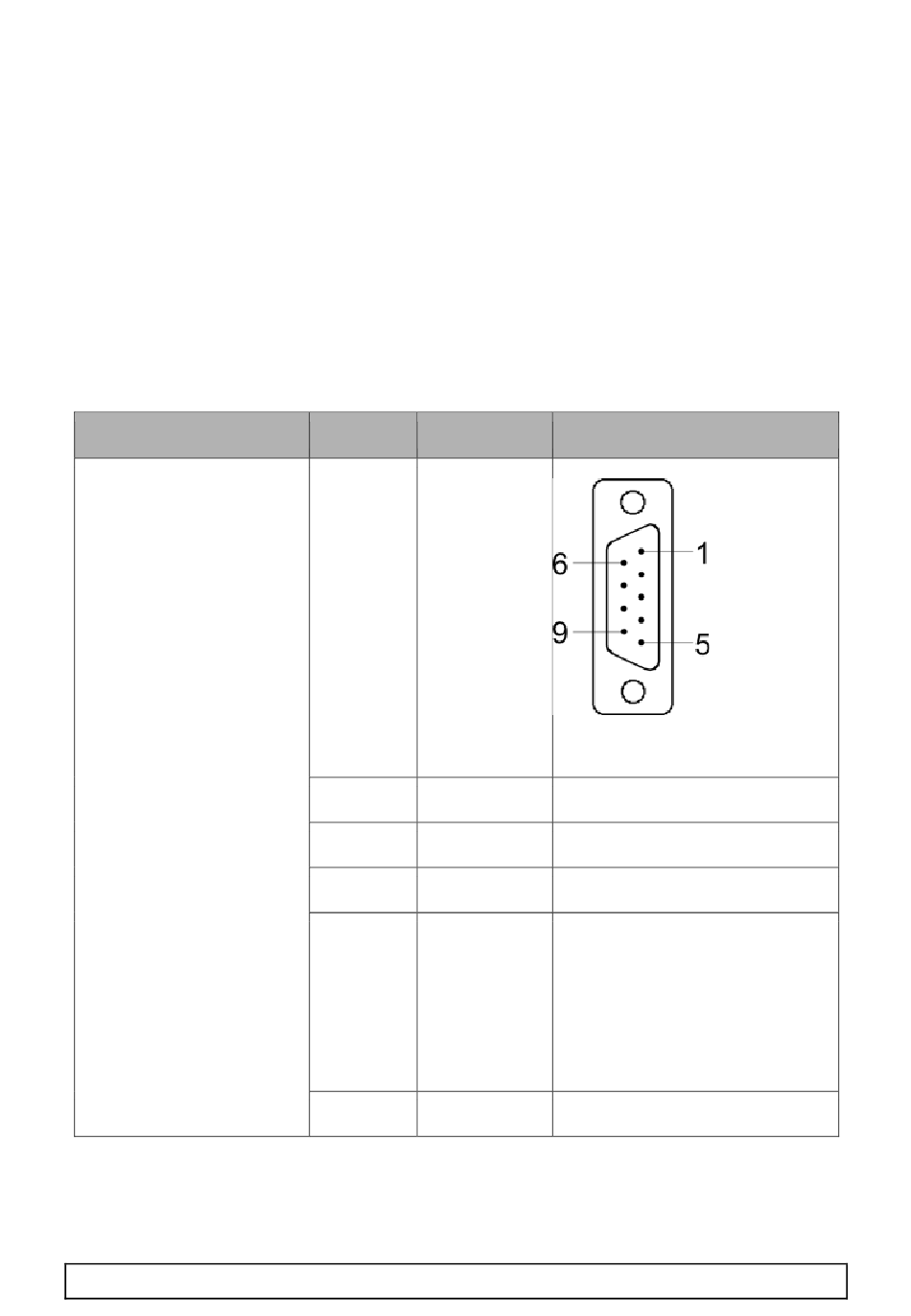

D-Sub-Buchse 9-polig:
Steckerbelegung
AGND ist das Halteblechpotenzial, GND_RS ist die Masse des galvanisch
getrennten RS-485-Schaltungsteils.
2024-01
Pin Bezeichn.
1,5 GND_RS
3 DATA-A
4 DATA-B
2, 6-8 NC
9 +5V_RS
Schirm AGND
Bedeutung
Bezugspotential, Masse
Versorgungsspannung
Datenleitung A
Datenleitung B
Reserviert
Galvanisch getrennte
5 Volt für RS-485
Schnittstelle. Die
maximale Belastung darf
25 mA nicht
überschreiten.
Schirm
