ARCNET-Schnittstellen
4.4
Änderung von Busterminierung oder
4.4.1
Sendeleistung
Bitte beachten Sie, dass das Gerät nur von SOHARD geöffnet werden
darf (siehe Sicherheitshinweise).
Bitte senden Sie ein Gerät ein, falls Sie die Aktivierung des Bus-
Abschlusswiderstandes bei kupfergebundenen ARCNET-
Schnittstellen oder eine Änderung der Sendeleistung bei LWL-
Schnittstellen wünschen.
Koaxiale Schnittstelle (-K)
4.4.2
Anschluss: BNC-Buchse, isoliert, nicht intern terminiert
Twisted-Pair-Schnittstelle (-TWP)
4.4.3
Wichtiger Hinweis: Zur Erhaltung der elektromagnetischen
Verträglichkeit (EMV) muss das verwendete Kabel über einen Schirm
verfügen, der möglichst niederimpedant mit dem Steckergehäuse
verbunden werden muss.
Anschluss: RJ45-Buchse, nicht intern terminiert.
Belegung kompatibel zur SH ARC-66 von SOHARD

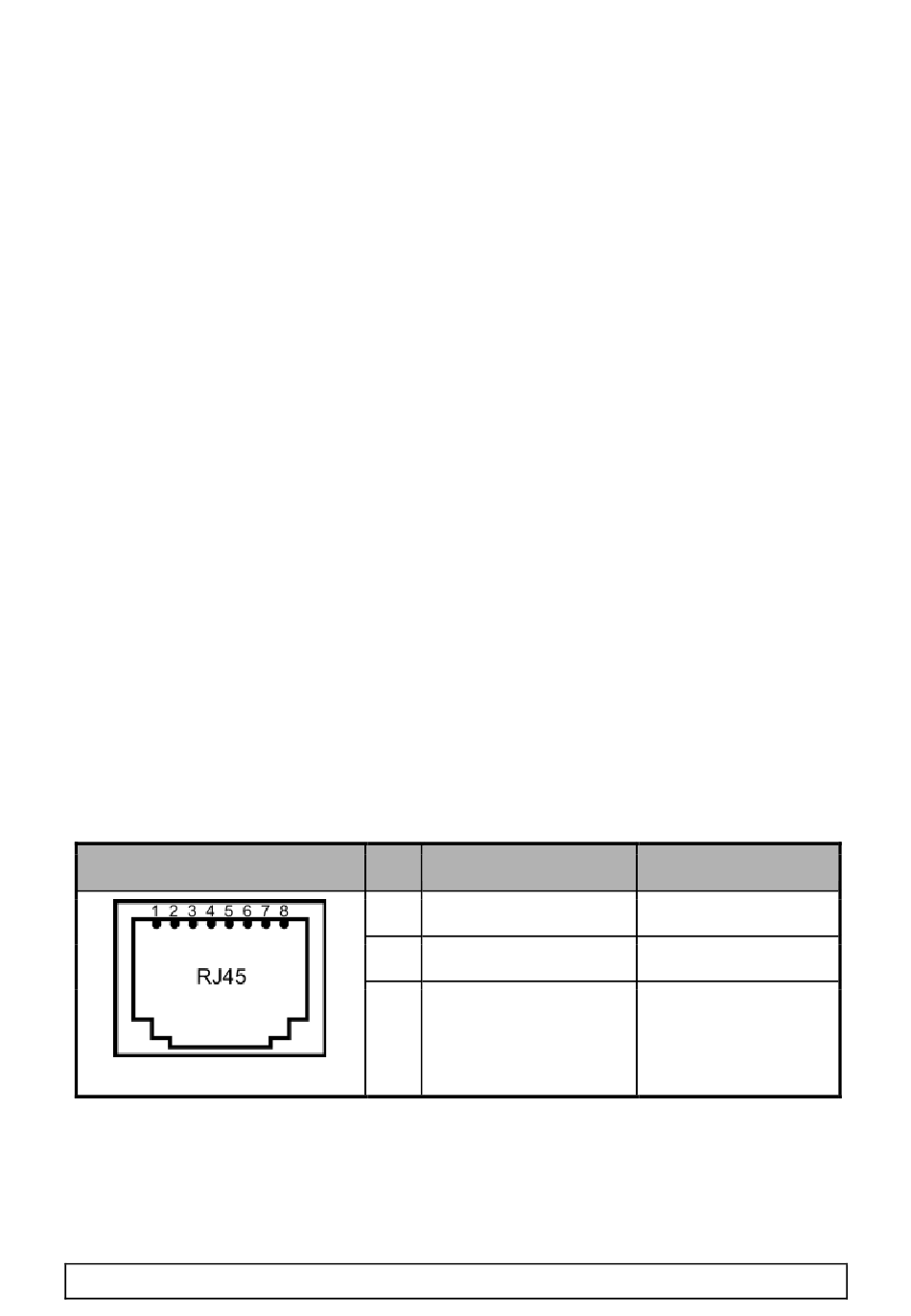

RJ45-Buchse:
Steckerbelegung
2024-01
Pin
Transceiver-Pin
4
PH-A
5
PH-B
1-3
unbeschaltet
6-9
Bedeutung
Datenleitung A
Datenleitung B
Reserviert
8
