Schraubklemmblock 3-polig:
Von links nach rechts:
GND_RS (Schirm)
1.
DATA-A
2.
DATA-B
3.
RS485AC-Schnittstellen (-RS485AC-
4.4.5
RJ45 / -RS485AC-BNC)
Wichtiger Hinweis: Zur Erhaltung der elektromagnetischen
Verträglichkeit (EMV) muss das verwendete Kabel über einen Schirm
verfügen, der möglichst niederimpedant mit dem Steckergehäuse
verbunden werden muss.
Anschluss: RJ45-Buchse oder BNC-Buchse, galvanisch getrennt, nicht
intern terminiert.

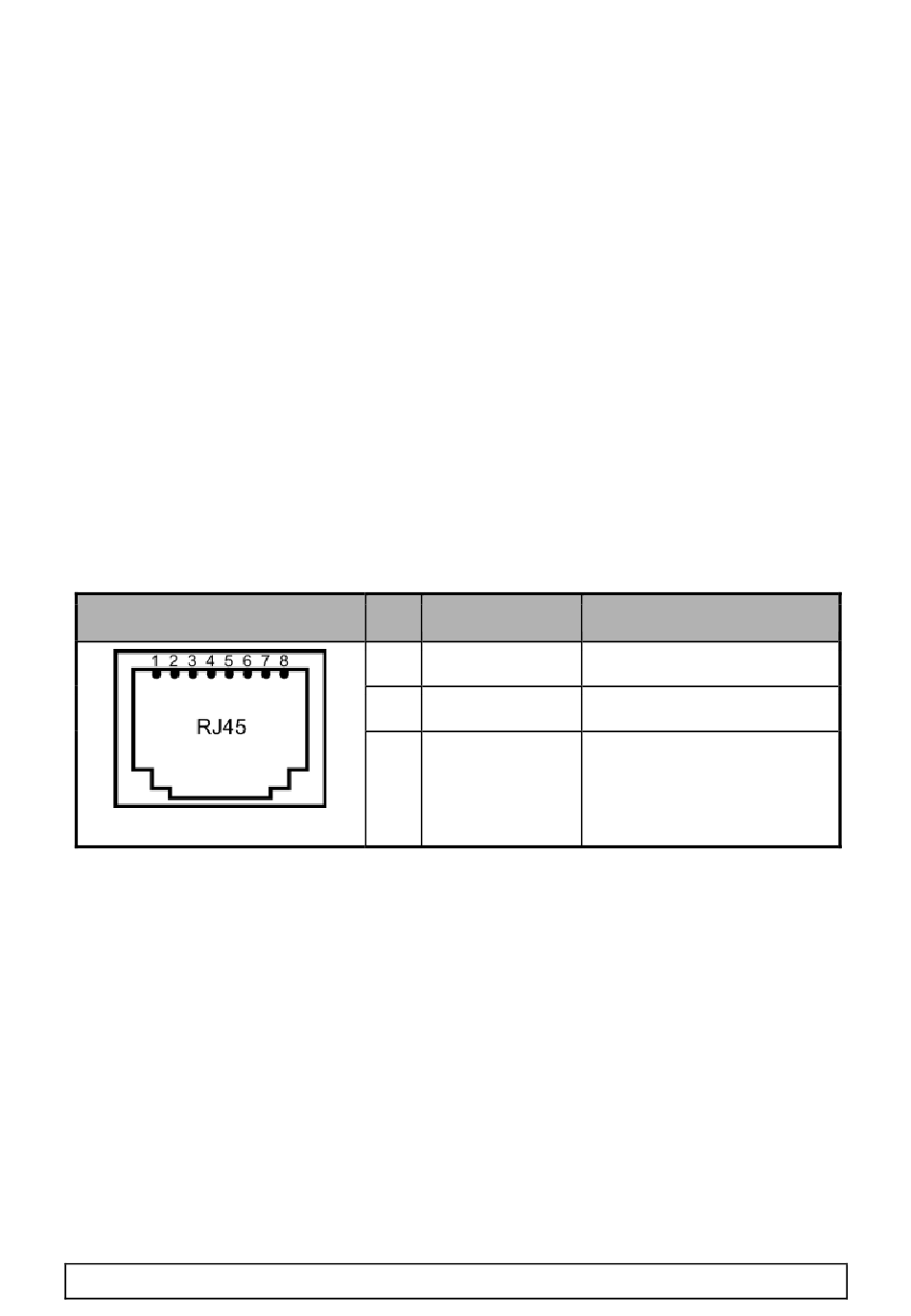

RJ45-Buchse:
Steckerbelegung
BNC-Buchse:
Der Innenleiter ist mit Phase A, der Außenleiter mit Phase B verbunden.
Multimode-LWL-Schnittstellen (-
4.4.6
LWLSMA/ -LWLST/ -LWLTOS / -LWLVL)
Hinweis: bei diesen Modulen kann die Sendeleistung in 4 Stufen
eingestellt werden. Werksseitig ist die 2. Stufe („low") eingestellt.
Anschluss LWLST: 2 ST/BFOC-Buchsen je eine für Senden und
Empfangen. TX muss mit RX bzw. RX mit TX der Gegenstelle verbunden
2024-01
Pin Bezeich.
4 PH-B
5 PH-A
1-3 unbeschaltet
6-9
Bedeutung
Datenleitung B
Datenleitung A
Reserviert
