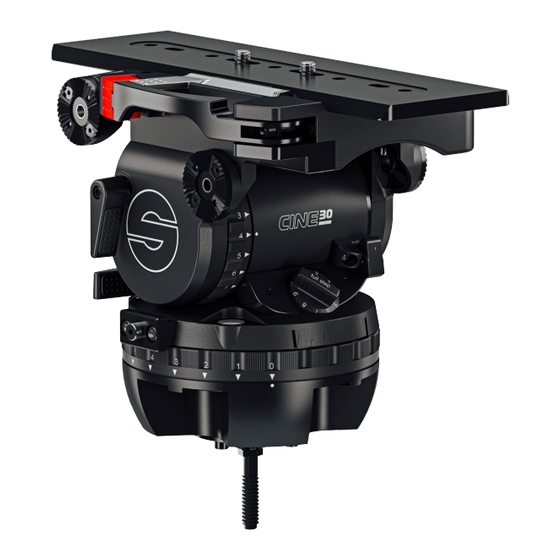

Sachtler Cine 30 Manual

Fluid head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Cine 30 Manual
Publication No. 2018-4980/0
Publication date 02/01/24

Advertisement

Table of Contents
loading

Related Manuals for Sachtler Cine 30

Summary of Contents for Sachtler Cine 30

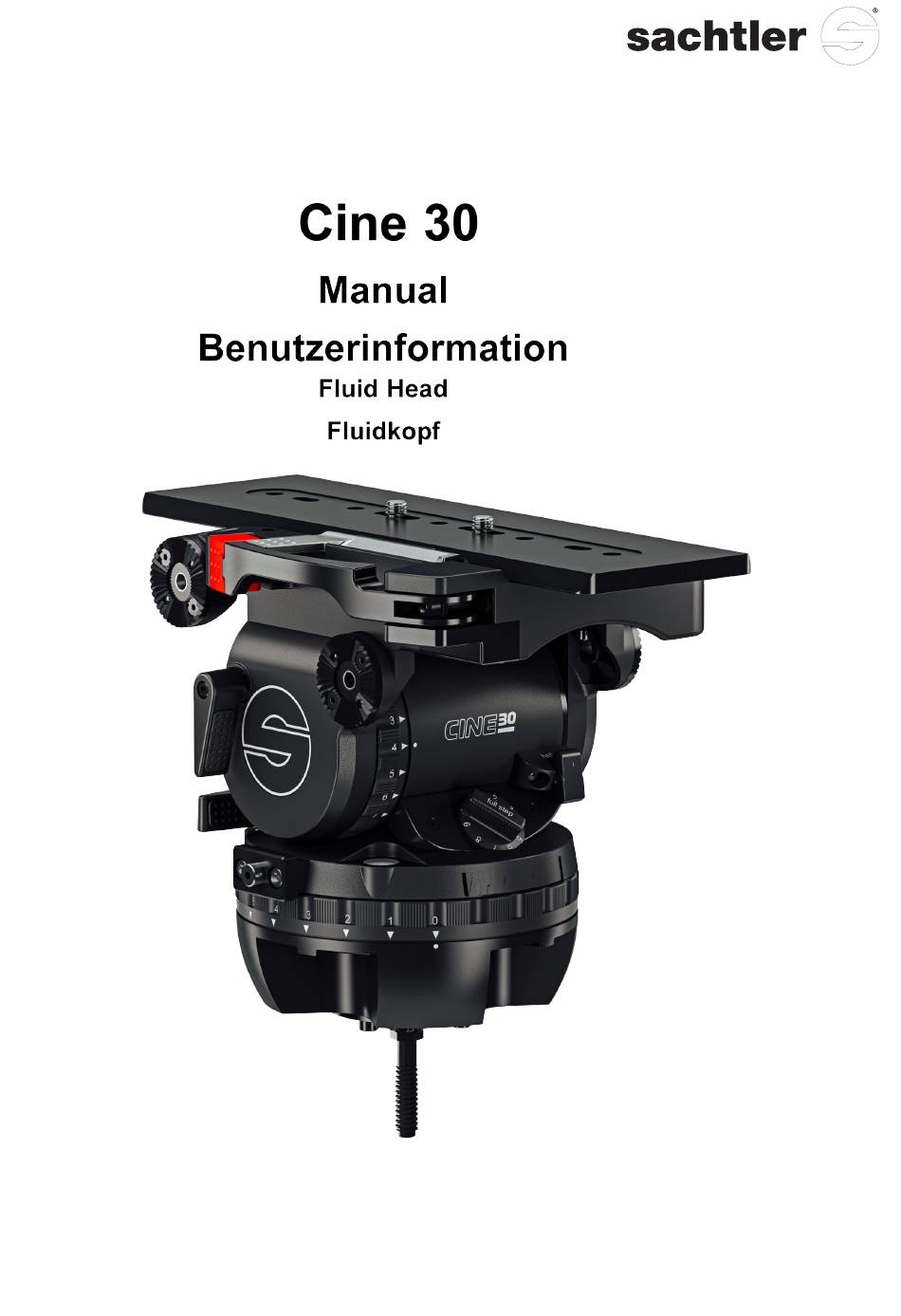

  • Page 1 Cine 30 Manual Publication No. 2018-4980/0 Publication date 02/01/24...
  • Page 2 Copyright Copyright © 2024 All rights reserved. Original Instructions: English All rights reserved throughout the world. No part of this publication may be stored in a retrieval system, transmitted, copied or reproduced in any way, including, but not limited to, photocopy, photograph, magnetic or other record without the prior agreement and permission in writing of Videndum Plc.

  • Page 3: Table Of Contents

    4 Technical Specification ..........................12 5 The modular system ........................... 13 5.1 Conversion of the fluid head to include different balance plate ............13 5.2 Conversion of the Cine 30 to include flat base ................... 13 6 Warranty ..............................14 1 Sicherheitshinweise ........................... 15 Allgemeine Sicherheit ...........................

  • Page 4: Safety

    1 Safety General Safety Important information on the safe installation and operation of this product. Read this information before operating the product. For your personal safety, read these instructions. Do not operate the product if you do not understand how to use it safely. Save these instructions for future reference.
  • Page 5 1 Safety General Caution! Before mounting the fluid head on the tripod, check if the tripod has a safe standing and if the tripod leg extensions are clamped Caution! Before releasing the tie down on the fluid head (with amounted camera), the tripod must be secured against fall over.

  • Page 6: Operating Elements

    2 Operating Elements Sideload plate Snap lock Safety lock Rosette for left pan bar Rosette for front pan bar Payload range switch Vertical brake Adaptor viewfinder extension Horizontal brake Tie down Pic. 1...
  • Page 7 2 Operating Elements Sideload lever Tilt safety lock Rosette for right pan bar Vertical drag adjustment Counterbalance Illuminated touch 1/2 step switch bubble Counterbalance adjustment Horizontal drag knob adjustment Battery compartment for touch bubble Pic. 2...

  • Page 8: Operation

    3 Operation 3.1 Moving of the pan bar Open the black clamp lever of the pan bar and move the pan bar into the desired position. Close the clamp lever of the pan bar. During transportation the pan bar can be moved next to the tripod legs. Caution: Open the clamp lever of the pan bar far enough that the teeth of the pan bar clamp do not touch while moving the pan bar.

  • Page 9: Mounting Of The Camera

    Note: Adjustment of the clamping force: There are a lot of camera plates from other brands (e.g. O`Connor, ARRI, ...) in the market. They principally fit to the Cine 30 but may have other manufacturing tolerances. If so, an adjustment of the clamping force is possible, by turning the allen screw (see pic. 3) clockwise to increase the force, counterclockwise to decrease clamping force.

  • Page 10: Positioning Of The Camera

    3 Operation 3.6 Positioning of the camera Hold the camera by securing the pan bar. Apply horizontal brake and release vertical brake and tilt safety lock by pulling out the red knob and turning it 90°. Green marking on the red knob becomes visible (rocking the pan bars up and down will facilitate this). Turn the counterbalance knob to position 1.

  • Page 11: Transport Setting For Drag, Counterbalance And Brakes

    3 Operation 3.12 Transport setting for drag, counterbalance and brakes To ensure smooth operation of the setting rings for the drag over the long life time period of the fluid head, you should turn both setting rings from position “0“ to maximum position, before and after the use of the fluid head. Setting during transportation: open both brakes - horizontal and vertical.

  • Page 12: Technical Specification

    4 Technical Specification Payload range overall 3 kg to 35 kg (7 lb to 77 lb) @125 mm cog. 3 kg to 30 kg (7 lb to 66 lb) @125 mm cog. high 8 kg to 35 kg (17.6 lb to 77 lb) @125 mm cog. Counterbalance steps Cameraplate sliding range 150 mm...

  • Page 13: The Modular System

    Video 25 Plus, built since march 2006, a sideload set up Video 25 Plus can be mounted. 5.2 Conversion of the Cine 30 to include flat base Put the Cine 30 upside down, so that you can access the bottom of the head. Lay on a soft cloth to ensure no damage.

  • Page 14: Warranty

    • The fluid head was operated improperly or not in line with the specified technical data, or • the head housing was opened by unauthorised personnel. We reserve the right to make changes based on technical advances. Please register at www.sachtler.com for an extended warranty period.

  • Page 15: Sicherheitshinweise

    1 Sicherheitshinweise Allgemeine Sicherheit Wichtige informationen zur sicheren Installation und zum Betrieb dieses Produkts. Lesen Sie diese information, bevor Sie das Produkt in Betrieb nehmen. Beachten Sie zur Ihrer persönlichen Sicherheit diese Anweisungen. Bedienen Sie das Produkt nicht, wenn Sie nicht wissen, wie Sie es sicher verwenden können. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
  • Page 16 1 Sicherheitshinweise Allgemein Vorsicht: Bei aufgesetzter Kamera darf die Klemmschale des Fluidkopfes nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde. Vorsicht: Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist. Vorsicht: Der sideload Hebel zum Arretieren der Kameraplatte darf nicht zum Tragen des Kopfes mit montierter Kamera benutzt werden.

  • Page 17: Bedienelemente

    2 Bedienelemente Sideload plate Rastklaue Sperrknopf Rosette für linken Schwenkarm Rosette für vorderen Winkelhandgriff Traglastbereich Vertikalbremse Schaltung Adaptor Sucherlupen- stütze Horizontalbremse Klemmschale Abb.1...
  • Page 18 2 Bedienelemente Sideload Hebel Aufbau Arretierung Rosette für rechten Steuerring der Schwenkarm vertikalen Dämpfung 1/2 Stufen Selbstleuchtende Schalter für Libelle Gewichtsausgleich Drehknopf für die Einstellung Steuerring der des Gewichtsausgleichs horizontalen Dämpfung Batteriefach für selbstleuchtende Libelle Abb.2...

  • Page 19: Betrieb

    3 Betrieb 3.1 Schwenkarmverstellung Lösen Sie den schwarzen Klemmhebel des Schwenkarms und bringen Sie den Schwenkarm in die gewünschte Position. Schließen Sie den Klemmhebel des Schwenkarms. Für den Transport kann der Schwenkarm an die Stativbeine geschwenkt werden. Achtung: Lösen Sie den Klemmhebel des Schwenkarms weit genug. Die Zahnkränze der Schwenkarmanlenkung sollten beim Verstellen kein Rattern verursachen.

  • Page 20: Einsetzen Der Kamera

    Es gibt eine Reihe von Kameraplatten mit den gleichen Abmessungen von anderen Herstellern (z. B. O´Connor, ARRI, ...) Diese Kameraplatten können auch mit dem Cine 30 benutzt werden. Aufgrund von Herstelltoleranzen kann es jedoch notwendig werden, die Klemmkraft neu einzustellen. Dazu drehen Sie die Inbusschraube im Sideload-Hebel (siehe Bild) im Uhrzeigersinn, um die Klemmkraft zu erhöhen, gegen den Uhrzeigersinn, um die...

  • Page 21: Zentrieren Der Kamera

    3 Betrieb 3.6 Zentrieren der Kamera • Halten Sie den Kopf mittels Schwenkarm fest. • Bei geschlossener Horizontalbremse und geöffneter Vertikalbremse lösen Sie nun die Aufbau-Arretierung durch Herausziehen des roten Knopfes und Drehung um 90°. (Durch Heben und Drücken der Schwenkarme erleichtern Sie das Öffnen.) •...

  • Page 22: Transportstellung Von Dämpfung, Gewichtsausgleich Und Bremsen

    3 Betrieb 3.12 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen Um die Leichtgängigkeit der Steuerringe über die lange Lebensdauer des Fluidkopfes zu erhalten, sollten vor und nach Gebrauch des Fluidkopfes beide Steuerringe von Stellung „0“ bis zur maximalen Dämpfungsstufe durchgeschalten werden. Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen.

  • Page 23: Technische Daten

    4 Technische Daten Traglastbereich gesamt: 3 kg bis 35 kg @125 mm cog. Stellung „low“: 3 kg bis 30 kg @125 mm cog. Stellung „high“: 8 kg bis 35 kg @125 mm cog. Anzahl der Stufen des Gewichtsaus- gleichs: Verschiebeweg der Kameraplatte: 150 mm Dämpfungsstufen: je 7 horizontal, vertikal und 0...

  • Page 24: Das Baukastensystem

    5.1 Umbau des Cine 30 auf Balanceplatte Auf den Cine 30 kann anstelle der Sideload Plattform ein Video 25 EFP Aufbau (Kameraplatte 35) montiert werden. Ebenso kann auf einen Video 25 Plus (ab Fertigungsdatum April 2006) ein Sideload Aufbau Video 25 Plus montiert werden.

  • Page 25: Gewährleistung

    • der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder • das Grundgehäuse von einer nicht autorisierten Service- Stelle geöffnet wurde. Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten. Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.

  • Page 26: General Notices

    General Notices UK Declaration of Conformity Videndum Production Solutions Ltd. declares under our sole responsibility that the product detailed in this manual conforms with all relevant provisions of the following UK Regulations: • The Electrical Equipment (Safety) Regulations 2016 • The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 A copy of the declaration is available on request.

  • Page 27: Environmental Considerations

    General Notices Environmental considerations European Union Waste of Electrical and Electronic Equipment (WEEE) Directive (2012/19/EU) This symbol marked on the product or its packaging indicates that this product must not be disposed of with general household waste. In some countries or European Community regions separate collection systems have been set up to handle the recycling of electrical and elec- tronic waste products.
  • Page 29 Published by Videndum Production Solutions Ltd. Email: publications@videndum.com Copyright 2024 - Videndum Production Solutions Ltd. All rights reserved www.sachtler.com...
