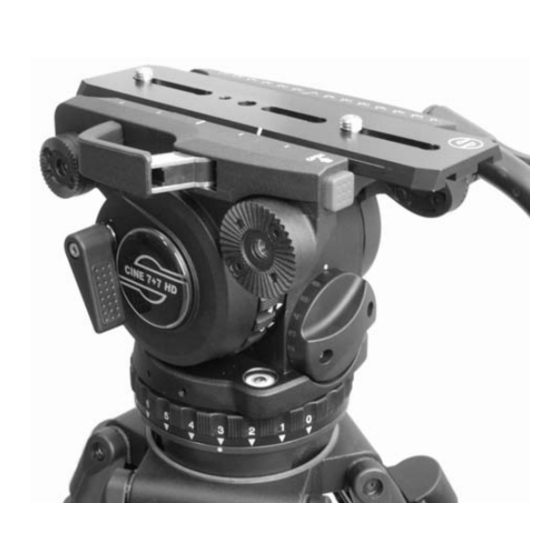

Cine 7 + 7 HD
Manual
Benutzerinformation
Fluid Head
Fluidkopf

Advertisement

Table of Contents
loading

Related Manuals for Sachtler Cine 7 + 7 HD

Summary of Contents for Sachtler Cine 7 + 7 HD

  • Page 1 Cine 7 + 7 HD Manual Benutzerinformation Fluid Head Fluidkopf...
  • Page 2 © by sachtler ® . Alle Rechte vorbehalten / All rights reserved Originalbetriebsanleitung/Original User Manual Version: 1.9/02/2012 Ausgabedatum / Issue date: 02/12 Bestellnr. / Order no.: S 2014-4980 sachtler ® Vitec Group Videocom Division www.vitecgroup.com Erfurter Strasse 16 Postfach / P.O.BOX 2039...

  • Page 3: Table Of Contents

    Cine 7 + 7 HD Table of contents Safety instructions / General Information......1 Operating elements ..............2 Operation................4 3.1 Intended use ..............4 3.2 Moving of the pan bar ..........4 3.3 Levelling of the fluid head ..........5 3.4 Mounting of the camera and / or plate......5 3.5 Counterbalancing of the camera........8...
  • Page 4 Cine 7 + 7 HD Inhaltsverzeichnis Sicherheitshinweise / Grundlegende Hinweise ....13 Bedienelemente ..............14 Betrieb ................16 3.1 Bestimmungsgemäße Verwendung ......16 3.2 Schwenkarmverstellung ..........16 3.3 Nivellieren des Fluidkopfes ........17 3.4 Entnehmen und Einsetzen der Kameraplatte ....17 3.5 Einstellen der Kamerabalance ........20 3.6 Einstellen der Dämpfung..........20 3.7 Bremsen..............21...

  • Page 6: Safety Instructions / General Information

    Cine 7 + 7 HD Manual Safety instructions / General Information Á Before using the fluid head read the manual. Á Before mounting the fluidhead on the tripod, check if the tri- pod has a safe standing and if the ttripod leg extensions are clamped.

  • Page 7: Operating Elements

    Manual Cine 7 + 7 HD Operating elements Camera plate Safety push button Rosette for left pan bar Rosette for front pan bar Vertical brake Adapter viewfinder extension Horizontal brake Payload range shifter (Boost Button) Tie down Pic. 1 - 2 -...
  • Page 8 Cine 7 + 7 HD Manual Side load lever Rosette for right pan bar Vertical drag adjustment Illuminated touch bubble Battery compartment for touch bubble Horizontal drag adjustment Counterbalance adjustment knob Pic. 2 - 3 -...

  • Page 9: Operation

    Cine 7 + 7 HD Manual Operation 3.1 Intended Use This fluidhead was developed to enable pan- and tilt move- ments of cameras. The maximum payload is specified in chapter 4. 3.2 Moving of the pan bar Open the clamping lever of the pan bar and move the pan bar into the desired position.

  • Page 10: Levelling Of The Fluid Head

    Tighten the clamping screw firmly. Touch Bubble The Cine 7 + 7 HD has a self illuminating Touch Bubble which allows easy levelling even under unfavourable lighting conditions. The illumination is activated by strong tapping on the bubble.
  • Page 11 Manual Cine 7 + 7 HD Á Two 3/8” screws are provided in the camera plate as a standard fixing solution. Á If you need to attach your camera either with 1/4”screw and 3/8”screw or 1/4” screw and pin, just use the screws located in the parking positions, shown in picture 4.
  • Page 12 Cine 7 + 7 HD Manual Pic. 5 Á Close the side load lever completely (pic. 3, illustration “LOCK”) after counterbalancing the camera (see also paragraph 3.4. “counterbalancing the camera”). NOTE: If the camera plate is not locked in the snapping mechanism, the side load lever can not be closed completely.

  • Page 13: Counterbalancing Of The Camera

    Á Lock the cameraplate by closing the side load lever completely (see also “NOTE” on page 7). Á The fluid head Cine 7 + 7 HD is equipped with a six- teen step counterbalance adjustment and payload range shifter on the head´s front side with two positions (HIgh and LOw).

  • Page 14: Brakes

    Cine 7 + 7 HD Manual of fluid damping is selected. Turn the setting ring to "0" in order to switch off the damping completely. The different damping levels can only be felt if the horizon- tal and vertical brakes are open. If you apply damping, the...

  • Page 15: Technical Data

    Manual Cine 7 + 7 HD Technical Data Payload range overall: 2 kg to 22 kg (4.4 lb to 48,5 lb) Boost Button: LO 2 kg to 15 kg (4.4 lb to 33 lb) 9 kg to 22 kg (20 lb to 48,5 lb)

  • Page 16: Accessories

    Á the head housing was opened by unauthorised personnel. We reserve the right to make changes based on technical advances. Please register at www.sachtler.com for an extended warranty period. - 11 -...
  • Page 17 Manual Cine 7 + 7 HD - 12 -...

  • Page 18: Sicherheitshinweise / Grundlegende Hinweise

    Cine 7 + 7 HD Benutzerinformation Sicherheitshinweise / Grundlegende Hinweise Á Vor Benutzung des Fluidkopfes muß die Benutzerinformation gelesen werden. Á Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ auf sicheren Stand und die Stativbeinauszüge auf sichere Klemmung überprüft werden.

  • Page 19: Bedienelemente

    Manual Cine 7 + 7 HD Bedienelemente Kameraplatte Sicherungsdruckknopf Rosette für linken Schwenkarm Rosette für den vorde- ren Winkelhandgriff Vertikalbremse Adapter Sucherlupenstütze Horizontalbremse Payload Range Klemmschale Umschalter (Boost Button) Abb. 1 - 14 -...
  • Page 20 Cine 7 + 7 HD Benutzerinformation Sideload Hebel Steuerring der Rosette für rechten vertikalen Schwenkarm Dämpfung Selbstleuchtende Libelle Batteriefach für selbst- Drehknopf für die leuchtende Libelle Einstellung des Gewichtsausgleichs Steuerring der hori- zontalen Dämpfung Abb. 2 - 15 -...

  • Page 21: Betrieb

    Cine 7 + 7 HD Benutzerinformation Betrieb 3.1 Bestimmungsgemäße Verwendung Der Fluidkopf wurde für Schwenk- und Neigebewegungen von Kameras entwickelt. Die maximale Traglast ist in Kapitel 4 spezi- fiziert. 3.2 Schwenkarmverstellung Lösen Sie den Klemmhebel des Schwenkarms und brin- gen Sie den Schwenkarm in die gewünschte Position.

  • Page 22: Nivellieren Des Fluidkopfes

    Luftblase der Libelle im schwarzen Kreis steht. Klemmschale danach gut festziehen. Beleuchtete Wasserwaage (Libelle) Der Cine 7 + 7 HD verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht Nivellieren zu können. Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Die Libelle leuchtet ca.
  • Page 23 Cine 7 + 7 HD Benutzerinformation Á Zwei 3/8” Schrauben sind in der Kamerplatte als Standard-Befestigung vorgesehen. Á Falls Sie Ihre Kamera entweder mit einer 3/8” Schraube und einer 1/4” Schraube oder mit einer 1/4” Schraube und einem Pin befestigen wollen, haben Sie die Möglichkeit, die in den Parkpositionen...
  • Page 24 Cine 7 + 7 HD Benutzerinformation Abb. 5 Á Nachdem Sie die Kamera ausbalanciert haben (siehe Kapitel 3.4 “Einstellen der Kamerabalance”) schließen Sie den Sideload Hebel vollständig (Abb. 3, Illustration “LOCK”). HINWEIS: Falls die Kamerplatte nicht eingerastet ist, läßt sich der Sideload Hebel aus Sicherheitsgründen nicht schließen.

  • Page 25: Einstellen Der Kamerabalance

    Á Sichern Sie die Kameraplatte durch vollständiges Schließen des Sideload Hebels (beachten Sie ggf. den HINWEIS auf Seite 7). Á Der Fluidkopf Cine 7 + 7 HD verfügt über einen 16-stu- figen Gewichtsausgleich und einen Payload Range Umschalter an der Vorderseite des Kopfes mit den zwei Stellungen HIgh und LOw.

  • Page 26: Bremsen

    3.9 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollte vor und nach dem Dreh beide Steuerringe von Stellung “0” bis zum maximalen Dämpfungsstufe duchgeschalten werden.

  • Page 27: Technische Daten

    Benutzerinformation Cine 7 + 7 HD Technische Daten Traglastbereich gesamt: 2 kg bis 22 kg Boost Button: LO 2 kg to 15 kg 9 kg to 22 kg Anzahl der Stufen des Gewichtsausgleichs: Verschiebeweg der 150 mm Kameraplatte: Dämpfungsstufen: je 7 horizontal, vertikal und 0 Neigebereich: +90°/-80°...

  • Page 28: Zubehör

    Cine 7 + 7 HD Benutzerinformation Zubehör Folgendes Zubehör ist für den Cine 7 + 7 HD erhältlich: Á Vorder-Winkehandgriff, Code-Nr. 3373. Á linker Schwenkarm HD, Code-Nr. 3371. Weiteres Zubehör finden Sie in unserem Katalog oder auf unserer Internetseite www.sachtler.com.
  • Page 29 Benutzerinformation Cine 7 + 7 HD - 24 -...
  • Page 30 Cine 7 + 7 HD Benutzerinformation...
