Summary of Contents for Delta DVP-SLIM
- Page 1 DVP-0961130-01 20240221...
-

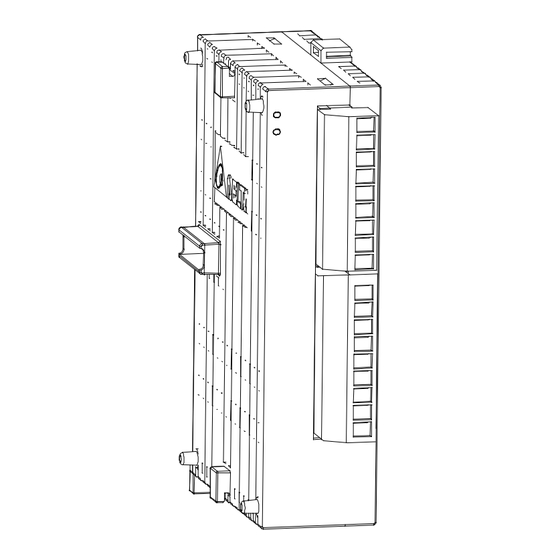

Page 2: Product Profile & Outline
To prevent non-maintenance staff from operating DVP-SLIM, or to prevent an accident from damaging DVP-SLIM, the control cabinet in which DVP-SLIM is installed should be equipped with a safeguard. For example, the control cabinet in which DVP-SLIM is installed can be unlocked with a special tool or key. -
Page 3: Electrical Specifications
Input Output Power Model name Dimension (mm) Outline supply Points Type Points Type DVP08SM11N DC Type Sink/Source DVP16SM11N DVP06SN11R Relay DVP08SN11R DVP08SN11T Transistor (Sink) DVP16SN11T DVP08SN11TS Transistor (Source) DVP16SN11TS Specifications Electrical Specifications Model 08SM11N 08SN11R/T 08SP11R/T 16SN11T 16SM11N 16SP11R/T 16SP11TS 06SN11R... -
Page 4: Installation And Wiring
30VDC Inductive 24VDC t=15ms (t=40ms ) 1 1.5 [ Figure 1 ] Contact Current(A) Contact Current (A) [ Figure 2 ] Installation & Wiring Terminals of DVP-Slim 08SN11R 08SM11N 08SM10N 16SM11N 06SN11R 16SN11T 08SN11TS 16SN11TS 08SN11T UP 0... - Page 5 08SP11R 16SP11R 08SP11TS 16SP11TS 08SP11T S /S S /S S /S S /S ． ． ． ． ． ． ． ． ． ． ． ． ． Connection Step 2 Lift the fixing clip by the screwdriver. Step 1 Screw open the side cover of the extension unit, and you will see the connection port.
- Page 6 Arrangement of I/O Points No matter the MPU with how many points you are using, the input point No. of the first connected extension unit has to start from X20 and output point No. from Y20. The MPU is able to connect to maximum 14 digital extension units. The connection of MPU and extension units is demonstrated in the figure below.
- Page 7 *1: There is no internal protection circuit in the output relay of the PLC; therefore when activating an inductive load, we suggest you parallely connect a reverse current protection diode to extend the life of the contact. - The diode has to be able to endure max. 5 ~ 10 times of load voltage. - The positive current of the diode has to be bigger than load current.
- Page 8 請在使用之前，詳細閱讀本使用說明書。 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊／衝擊意外之外 殼配線箱內。另必須具備保護措施（如：特殊之工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險 及損壞。 交流輸入電源不可連接於直流類型之輸入／出信號端，否則可能造成嚴重的損壞，因此請在上電之前再次確認電源配線。 請勿在上電時觸摸任何端子。 產品簡介 謝謝您採用台達 DVP-SLIM 系列可程式控制器。DVP-SLIM 系列 6 ~ 16 點擴充，含主機最大數位輸入／輸出擴充分別可達 256 點。另備特殊模組(AD/DA/PT/TC/XA/PU)擴充功能，最多可擴充 8 台特殊模組。 產品外觀及各部介紹 25.20 25.20 P OWE R P OWE R L. V L. V ●...
- Page 9 輸入單元 輸出單元 尺寸 (mm) 機種 電源 外形參考 點數 形式 點數 形 式 DVP16SN11TS 功能規格 電氣規格 08SM11N 機種 16SN11T 08SN11R/T 08SP11R/T 16SM11N 16SP11R/T 16SP11TS 06SN11R 08SM10N 項目 24VDC (-15% ~ 20%)（具直流輸入電源極性反接保護） 電源電壓 電源瞬間斷電 5ms 以內繼續運轉 動作規格 1.5W 1.5W 1.5W 消耗電力...
- Page 10 *1: 僅適用於 06SN11R 機種 *2: 請參閱英文版[Figure 1] *3: 請參閱英文版[Figure 2] 安裝及配線 數位 I/O 擴充機之端子配置圖 請參考英文版之端子配置圖。 系統組合 步驟 1 利用螺絲起子將擴充側蓋打開，會出現擴充機連接口。(請參閱英文版[Figure 3]) 步驟 2 再利用螺絲起子將擴充機固定扣往上撥。(請參閱英文版[Figure 4]) 步驟 3 調整好主機和擴充機的定位孔，並且將主機的擴充機連接口與擴充機接合，此時主機與擴充機之間緊密結合。(請參 閱英文版[Figure 5]) 步驟 4 將擴充機固定扣往下扣住，完成與主機之系統組合。(請參閱英文版[Figure 6]) 盤內安裝及配線 DVP 系列 PLC 在安裝時，請裝配於封閉式之控制箱內，其周圍應保持一定之空間（如下圖所示） ，以確保 PLC 散熱功能正 常。...
- Page 11 EXT2 08SM11N X30 ~ X37 EXT3 06SN11R Y30 ~ Y35 EXT4 08SP11R X40 ~ X43 Y40 ~ Y43 第 3 台擴充機 06SN11R 會被視為 8 點輸出，序號較高的 2 個輸出點則沒有對應實際的輸出點。 第 4 台擴充機 08SP11R 會被視為 8 點輸入/8 點輸出，序號較高的 4 個輸入點及 4 個輸出點則沒有對應實際的輸入/輸出點， 因此建議置於串聯末端，輸入/出點編號才會連續。 ...
- Page 12 本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击／冲击意外的外 壳配线箱内。另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险 及损坏。 交流输入电源不可连接于直流类型的输入／出信号端， 否则可能造成严重的损坏， 因此请在上电之前再次确认电源配线。 请勿在上电时触摸任何端子。 产品简介 谢谢您采用台达 DVP-SLIM 系列可编程控制器。DVP-SLIM 系列 6 ~ 16 点扩展，含主机最大数字输入／输出扩展分别可达 256 点。另备特殊模块(AD/DA/PT/TC/XA/PU) 扩展功能，最多可扩展 8 台特殊模块。 产品外观及各部介绍 25.20 25.20 P OWE R P OWE R L. V L. V ●...
- Page 13 输入单元 输出单元 尺寸 机种 电源 外形参考 点数 形式 点数 形 式 DVP16SN11TS 功能规格 电气规格 08SM11N 机 种 08SN11R/T 08SP11R/T 16SN11T 16SM11N 16SP11R/T 16SP11TS 06SN11R 08SM10N 项 目 24VDC (-15%~20%)（具直流输入电源极性反接保护） 电源电压 电源瞬间断电 5ms 以内继续运转 动作规格 1.5W 1.5W 1.5W 消耗电力 5 MΩ...
- Page 14 *2: 请参考英文版[Figure 1] *3: 请参考英文版[Figure 2] 安装及配线 数字 I/O 扩展机的端子配置图 请参考英文版之端子配置图。 系统组合 步骤 1 利用螺丝起子将扩展侧盖打开，会出现扩展机连接口。(请参考英文版[Figure 3]) 步骤 2 再利用螺丝起子将扩展机固定扣往上拨。(请参考英文版[Figure 4]) 步骤 3 调整好主机和扩展机的定位孔，并且将主机的扩展机连接口与扩充机接合，此时主机与扩展机之间紧密结合。(请参 考英文版[Figure 5]) 步骤 4 将扩展机固定扣往下扣住，完成与主机之系统组合。(请参考英文版[Figure 6]) 盘内安装及配线 DVP 系列 PLC 在安装时，请装配于封闭式的控制箱内，其周围应保持一定的空间（如下图所示） ，以确保 PLC 正常散热。 ...
- Page 15 EXT3 06SN11R Y30~Y35 EXT4 08SP11R X40~X43 Y40~Y43 第 3 台扩展机 06SN11R 会被视为 8 点输出，序号较高的 2 个输出点则没有对应实际的输出点。 第 4 台扩展机 08SP11R 会被视为 8 点输入／8 点输出，序号较高的 4 个输入点及 4 个输出点则没有对应实际的输入／输出 点，因此建议置于串联末端，输入／出点编号才会连续。 输入端配线及规格 输入点的入力信号共有两种：为直流电源 DC 输入及交流电源 AC 输入。 DC 型式共有两种接法，SINK(请参考英文版[Figure 7])及 SOURCE(请参考英文版[Figure 8])。 AC 型式配线...
