Summary of Contents for Delta DVP-SX
- Page 1 DVP-0030030-01 20230316...
- Page 2 DVP-SX, the control cabinet in which DVP-SX is installed should be equipped with a safeguard. For example, the control cabinet in which DVP-SX is installed can be unlocked with a special tool or key. DO NOT connect AC power to any of I/O terminals, otherwise serious damage may occur. Please check all wiring ...
-
Page 3: Electrical Specifications
*1: AD indicator: If the indicator blinks, it means that AD/DA conversion is being executed. *2: ALARM indicator: If the indicator blinks, it means that the AD/DA conversion value exceeds the range which can be used. *3: Installing a battery: Users have to replace the battery in the PLC in three minutes. Please refer to section 3.2 for more information. - Page 4 3.2 Wiring Notes Power Input Wiring DVP-SX series input power supply is DC input. Please take a note of listed items when operating DVP-SX Series. 1. Please make sure the power is at terminals 24VDC and 0V (power range is 20.4VDC ~ 28.8VDC). When voltage is lower than 20.4VDC, PLC will stop operating, all outputs will turn Off and ERROR LED will flash...
- Page 5 24VDC Sink Type SOURCE TYPE SOURCE Mode Output Point Wiring DVP-**-**-11-R 1. There are two kinds of DVP-SX Series PLC output modules: Relay and Transistor. For LOAD relevant electrical specification, please refer to the function specification. POWER 2. Be careful with the connection of the common terminals when wiring outputs.
- Page 6 Analog Input/Output Point Wiring Voltage input -10V~+10V 100K Note 1: 100K Please isolate analog input and other power wiring. Note 2: Shielded cable*1 Current input If input signal is in current, please short out 100K -20mA~+20mA between V+ and I+ terminals. 100K Note 3: If the noise interference from loaded input...
- Page 7 交流輸入電源不可連接於輸入/出信號端，否則可能造成嚴重損壞，請在上電之前再次確認電源配線。本體上 之接地端子 務必正確的接地，可提高產品抗雜訊能力。 產品簡介 謝謝您採用台達 DVP 系列可程式控制器。DVP-SX 機種為 10 點（4DI+2DO+2AI+2AO）混合型主機，除內建 4 點數位輸入與 2 點數位輸出之外，並具有 2CH 的 12-bit 類比（電壓/電流）輸入及 2CH 的 12-bit 類比（電壓/ 電流）輸出，同時均具有雙極性電壓/電流輸出能力。另外，內建 2 位數的七段顯示模組，直接對應內部特殊暫 存器，可用於顯示站號或客戶自己定義的訊息代碼，不過當 PLC 有錯誤產生時會交替閃爍 Er 與數字 01 或 02 （01 表示文法檢查錯誤，02 表示程序遺失）。 產品外觀及各部介紹...

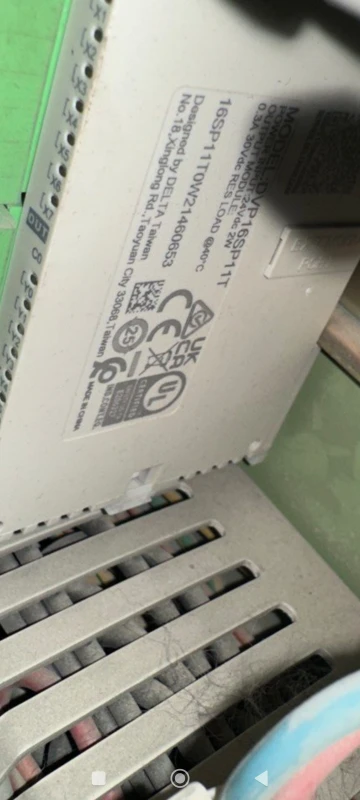

- Page 8 產品規格 電氣規格 機 種 DVP10SX11R/T DVP08SM11N DVP08SN11R/T DVP08SP11R/T DVP16SP11R/T 項 目 主機：24VDC（-15% ~ 20%） （具直流輸入電源極性反接保護） ，擴充機：由主機供應 電源電壓 2A/250VAC 電源保險絲容量 1.5W 1.5W 消耗電力 5MΩ 以上（所有輸出/入點對地之間 500VDC） 絕緣阻抗 ESD: 8KV Air Discharge EFT: Power Line: 2KV, Digital I/O: 1KV, Analog & Communication I/O: 250V 雜訊免疫力...
- Page 9 安裝及配線 3.1 盤內安裝及配線 DIN 鋁軌之安裝方法： PLC 在安裝時，請裝配於封閉式之控制 箱內，其周圍應保持一定之空間（如下 適合 35mm 之 DIN 鋁軌，主機欲掛於鋁軌時，先 圖所示） ，以確保 PLC 散熱功能正常。 將 PLC 下方之固定塑膠片壓入，再將 PLC 由上 方掛上再往下壓即可。欲取下 PLC 時，PLC 底部 下之固定塑膠片，以起子插入凹槽，向上撐開即 可，該固定機構塑膠片為保持型，當所有的固定 片撐開後，再將 PLC 往上外方取出，如右圖所示： 配線： 26-16AWG 1. 輸出／入配線端請使用 26-16AWG (0.4~1.2mm)單蕊祼線或多蕊線，端子 規格如左所示。PLC 端子鏍絲扭力為 2.00kg-cm (1.77 in-lbs)。只能使用 60/75°C 的銅導線。...
- Page 10 安全配線回路 由於 PLC 控制許多裝置，任一裝置的動作可能都會影響其它裝置的動作，因此任一裝置的故障都可能會造成整 個自動控制系統失控，甚至造成危險。所以在電源端輸入回路(DVPPS01/DVPPS02)，建議配置如下的保護回路： 交流電源負載 電源回路保護用保險絲 (3A) 電源指示燈 緊急停止：為預防突發狀況發生，設置一緊急停止按鈕，可在 Guard Limit 狀況發生時，切斷系統電源。 系統回路隔離裝置：使用電磁接觸器、繼電器等開關作為系統 電源回路隔離裝置，可防止電源斷續供應時，造成系統的不穩 定。 DVPPS01/DVPPS02 本體 接地 電源供應：交流 (AC)：100 ~ 240VAC, 50/60Hz； 直流 (DC)：24VDC 輸入點之配線 輸入點之入力信號為直流電源 DC 輸入，DC 型式共有兩種模式接法：SINK 及 SOURCE，其定義如下： Sink = 電流流入共用端...
- Page 11 輸出點之配線 DVP-**-**-11-R 1. DVP-S 系列 PLC 輸出模組共有二種：繼電 LOAD 器及電晶體，其相關電氣規格請參考功能規 格部份。 POWER 2. 輸出端在實際配線時，應特別注意共用端的 連接，以 DVP10SX11R 為例，輸出端 Y0 用 RELAY OUTPUT 一個 C0 共同端，另外 Y1 用 C1，如圖所示： DVP-**-**-11-T LOAD <0.3A 動作指示： 當輸出點動作時，正面的該點指示燈亮。 3. 隔離回路：PLC 內部回路與輸入模組之間使 TRANSISTOR OUTPUT 用光耦合器作信號隔離。 類比輸入／輸出點之配線 註...
- Page 12 電池壽命補充說明： 本產品所附之電池壽命約為 2~4 年（受環境因素影響） ，建議在電池低電壓指示燈還未亮起之前定期更換電池。 在下電更換電池時，請於三分鐘內完成以確保內部資料的保存。當電池電力不足且下電後達三分鐘以上時：硬體 V2.20A1 前 （含） ，使用者程式、停電保持區資料以及萬年曆時間將消失。 V3.00A2 後 （含） ， 版本 硬體版本 使用者程式及停電保持區資料已被移至 flash ROM 記憶體中，只有萬年曆時間將消失。 萬年曆的精度（秒／月） 0/32 25/77 55/131 溫度 (˚C/˚F) -117 -132 最大誤差（秒）...
- Page 13 交流输入电源不可连接于输入/出信号端，否则可能造成严重损坏，请在上电之前再次确认电源配线。本体上 之接地端子 务必正确的接地，可提高产品抗噪声能力。 产品简介 谢谢您采用台达 DVP 系列可程控器。DVP-SX 机种为 10 点（4DI+2DO+2AI+2AO）混合型主机，除内建 4 点 数字输入与 2 点数字输出之外，并具有 2CH 的 12-bit 模拟（电压/电流）输入及 2CH 的 12-bit 模拟（电压/电流） 输出，同时均具有双极性电压/电流输出能力。另外，内建 2 位数的七段显示模块，直接对应内部特殊寄存器， 可用于显示站号或客户自己定义的讯息代码，不过当 PLC 有错误产生时会交替闪烁 Er 与数字 01 或 02（01 表 示文法检查错误，02 表示程序遗失）。 产品外观及各部介绍...
- Page 14 产品规格 电气规格 机 种 DVP10SX11R/T DVP08SM11N DVP08SN11R/T DVP08SP11R/T DVP16SP11R/T 项 目 主机：24VDC（-15% ~ 20%)（具直流输入电源极性反接保护） ，扩展：由主机供应 电源电压 2A / 250VAC 电源保险丝容量 1.5W 1.5W 消耗电力 5MΩ 以上（所有输出/入点对地之间 500VDC） 绝缘阻抗 ESD: 8KV Air Discharge EFT: Power Line: 2KV, Digital I/O: 1KV, Analog & Communication I/O: 250V 噪声免疫力...
- Page 15 3.1 盘内安装及配线 DIN 铝轨之安装方法： PLC 在安装时，请装配于封闭式之控制箱 适合 35mm 之 DIN 铝轨，主机欲挂于铝轨时， 内，其周围应保持一定之空间（如下图所 先将 PLC 下方之固定塑料片压入，再将 PLC 示） ，以确保 PLC 散热功能正常。 由上方挂上再往下压即可。欲取下 PLC 时， PLC 底部下之固定塑料片，以起子插入凹槽， 向上撑开即可，该固定机构塑料片为保持型， 当所有的固定片撑开后，再将 PLC 往上外方 取出，如右图所示： 配线： 26-16AWG 1. 输出/入配线端请使用 26-16 AWG (0.4~1.2mm) 单蕊祼线或多蕊线， 端子 规格如左所示。PLC 端子镙丝扭力为...
- Page 16 安全配线回路 由于 PLC 控制许多装置，任一装置的动作可能都会影响其它装置的动作，因此任一装置的 故障都可能会造成整个自动控制系统失控，甚至造成危险。所以在电源端输入回路（DVPPS01/DVPPS02） ，建 议配置如下的保护回路： 交流电源负载 电源回路保护用保险丝 (3A) 电源指示灯 紧急停止： 为预防突发状况发生， 设置紧急停止按钮， 可在状况发生时，切断系统电源。 Guard Limit 系统回路隔离装置：使用电磁接触器、继电器等开关 作为系统电源回路隔离装置， 可防止电源断续供应时， 造成系统的不稳定。 DVPPS01/DVPPS02 本体 接地 电源供应：交流(AC)：100 ~ 240VAC, 50/60Hz 直流(DC)：24VDC 输入点之配线 输入点之入力信号为直流电源...
- Page 17 输出点之配线 DVP-**-**-11-R 1. DVP-S 系列 PLC 输出模块共有二种：继电 LOAD 器及晶体管，其相关电气规格请参考功能规 POWER 格部份。 2. 输出端在实际配线时，应特别注意共享端的 连接，以 DVP10SX11R 为例，输出端 Y0 用 RELAY OUTPUT 一个 C0 共同端，另外 Y1 用 C1，如图所示： DVP-**-**-11-T LOAD <0.3A 动作指示： 当输出点动作时，正面的该点指示灯亮。 3. 隔离回路：PLC 内部回路与输入模块之间使 TRANSISTOR OUTPUT 用光耦合器作信号隔离。 模拟输入／输出点之配线 电压...
- Page 18 电池寿命补充说明： 本产品所附之电池寿命约为 2~4 年（受环境因素影响） ，建议在电池低电压指示灯还未亮起之前定期更换电池。 在下电更换电池时，请于三分钟内完成以确保内部数据的保存。当电池电力不足且下电后达三分钟以上时：硬件 V2.20A1 前 （含） ， 使用者程序、 停电保持区数据以及万年历时间将消失。 V3.00A2 后 （含） ， 版本 硬件版本 使用者程序及停电保持区数据已被移至 flash ROM 内存中，只有万年历时间将消失。 万年历的精度（秒／月） 温度 (°C/°F) 0/32 25/77 55/131 -117 -132 最大误差（秒）...
